Kanały kablowe ogniochronne PROMATECT® - EI120, ciągłość zasilania i dobór systemu

Kanały kablowe ogniochronne z płyt PROMATECT®-L500 stosuje się tam, gdzie trasy kablowe, przewody sterujące, zasilanie awaryjne, systemy oddymiania, SSP, oświetlenie ewakuacyjne lub inne instalacje bezpieczeństwa muszą zachować funkcję w czasie pożaru.

W tym poradniku wyjaśniamy różnicę między kanałem kablowym a kanałem instalacyjnym EI120, pokazujemy typowe grubości ścianek dla 30-120 minut, przejścia przez ściany i stropy, kratki wentylacyjne PROMASEAL® oraz najczęstsze błędy wykonawcze przy odbiorach PPOŻ.

Szybka odpowiedź: jaki system do tras kablowych?

Najczęstszy błąd polega na traktowaniu każdego kanału jako zwykłej obudowy z płyty. W praktyce trzeba rozróżnić, czy kanał ma chronić kable przed pożarem z zewnątrz, czy ma oddzielić instalacje od reszty strefy pożarowej, czy dotyczy szynoprzewodu, przejścia przez przegrodę albo wentylacji samego kanału.

Punkt zaczepienia z warunków technicznych

Przy trasach kablowych warto patrzeć nie tylko na katalog produktu, ale też na wymagania projektu, strefy pożarowe, drogi ewakuacyjne i przepusty instalacyjne. W praktyce projektanci i wykonawcy często szukają haseł: przepust instalacyjny EI60, przejście przez ścianę przeciwpożarową, obudowa kabli na drodze ewakuacyjnej, kable w przedsionku przeciwpożarowym, EI120 kanał kablowy. Ten wpis nie zastępuje projektu ani opinii rzeczoznawcy PPOŻ, ale porządkuje najważniejsze zagadnienia techniczne.

Dlaczego kable i trasy instalacyjne wymagają ochrony?

Kable elektryczne bardzo często prowadzone są w korytarzach, szachtach technicznych, garażach, przestrzeniach nad sufitami podwieszanymi i w pobliżu dróg ewakuacyjnych. W razie pożaru mogą być źródłem dymu, toksycznych gazów i szybkiego rozprzestrzeniania ognia. Drugi problem jest jeszcze ważniejszy: część kabli musi działać w czasie pożaru, ponieważ zasila urządzenia bezpieczeństwa budynku.

Kanały kablowe PROMATECT stosuje się m.in. dla instalacji, które powinny zachować funkcję przez 30, 60, 90 lub 120 minut. Dotyczy to szczególnie systemów sygnalizacji pożaru, oddymiania, oświetlenia ewakuacyjnego, zasilania awaryjnego, wind pożarowych, urządzeń tryskaczowych oraz instalacji sterujących.

Właśnie dlatego kanał kablowy ogniochronny nie jest zwykłą „skrzynką z płyty”. To rozwiązanie systemowe, w którym liczy się grubość płyt, liczba warstw, sposób łączenia, pasma, podwieszenia, rewizje, obciążenie kablami oraz uszczelnienie przejść przez ściany i stropy.

Kanał kablowy a kanał instalacyjny - najważniejsza różnica

W praktyce pojęcia „kanał kablowy” i „kanał instalacyjny” bywają używane zamiennie, ale technicznie oznaczają inne funkcje. To ważne, bo błędne nazwanie systemu może prowadzić do złego doboru produktu i problemów przy odbiorze.

Kanały kablowe PROMATECT-L500 - rozwiązanie 490.1

Rozwiązanie 490.1 dotyczy kanałów kablowych PROMATECT zapewniających zachowanie ciągłości dostawy energii elektrycznej lub przekazu sygnału przez 30-120 minut. Ściany kanałów wykonuje się z płyt PROMATECT-L500. Dla klas 30 i 60 minut stosuje się jedną warstwę płyt, natomiast dla 90 i 120 minut ściany kanału tworzą dwie warstwy.

Kanały mogą być wykonywane jako jedno-, dwu-, trzy- lub czterościenne, zależnie od przebiegu trasy i wykorzystania istniejących przegród budowlanych. W rozwiązaniu katalogowym kanały mogą być obciążone kablami do 30 kg/mb, a standardowe wymiary wewnętrzne wynoszą 1000 x 1000 mm. W określonych konfiguracjach możliwe jest zwiększenie szerokości do 1200 mm przy ograniczeniu wysokości do 800 mm.

Rodzaje obudowy kabli z płyt PROMATECT-L500

Dobór rodzaju obudowy zależy od przebiegu trasy, miejsca montażu, dostępnej przestrzeni, sąsiednich przegród oraz możliwości podwieszenia. Ten sam produkt może pracować w kilku różnych układach, ale każdy układ musi odpowiadać dokumentacji systemowej.

Detale montażowe, które decydują o odbiorze

W kanałach kablowych liczą się detale: połączenia płyt, pasma na stykach, rozstaw łączników, przesunięcie spoin, podwieszenia oraz uszczelnienia przy ścianach i stropach. Przy dwóch warstwach płyt PROMATECT-L500 połączenia należy wykonywać mijankowo, z przesunięciem styków. Złącza kanału okrywa się pasmami, a pasmo dolne może pełnić funkcję półki kablowej.

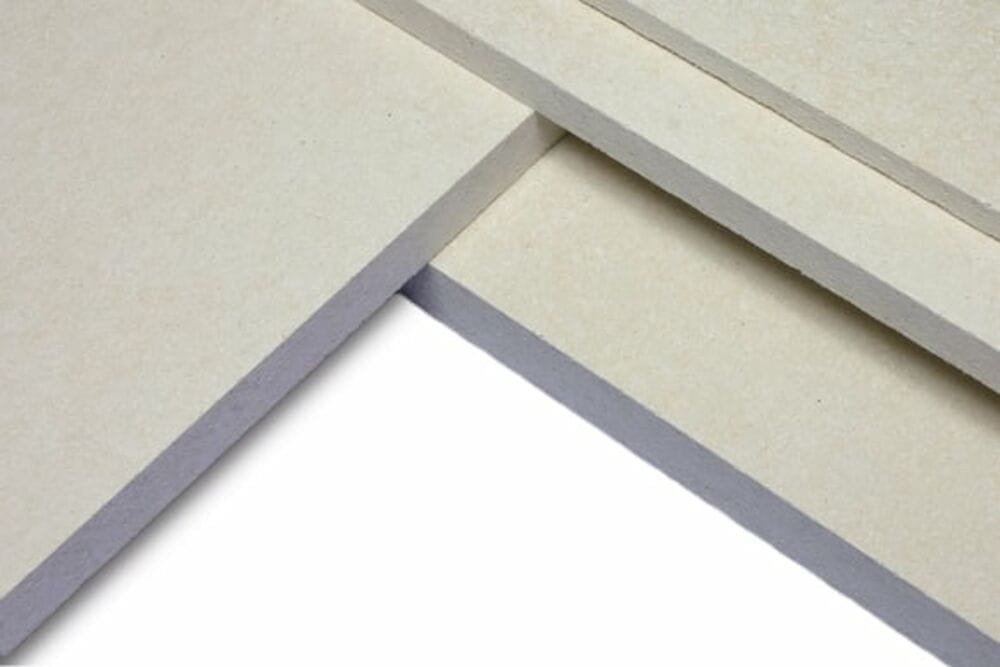

W dokumentacji pojawiają się m.in. pasma z płyt PROMATECT-H lub PROMATECT-L500, szyny montażowe, pręty gwintowane, kątowniki stalowe, stalowe zszywki, wkręty, kołki oraz wełna mineralna. Dobór tych elementów powinien wynikać z wymiarów kanału i rozwiązania systemowego.

Rewizje w kanałach kablowych - zaplanuj je przed montażem

Otwory rewizyjne są jednym z najczęściej pomijanych elementów. Na etapie budowy zwykle wydaje się, że kanał można zamknąć na stałe, ale później pojawia się potrzeba kontroli, dołożenia kabli, sprawdzenia trasy albo wykonania pomiarów. Rewizja musi być wykonana zgodnie z systemem, a nie jako przypadkowo wycięty fragment płyty.

Przejście kanału przez ścianę lub strop

Kanał kablowy nie kończy się na samej obudowie trasy. Bardzo ważne są miejsca, w których przechodzi przez ścianę lub strop. Jeżeli przegroda ma klasę odporności ogniowej, przejście kanału i przestrzeń wokół niego muszą być zabezpieczone tak, aby nie osłabić tej klasy.

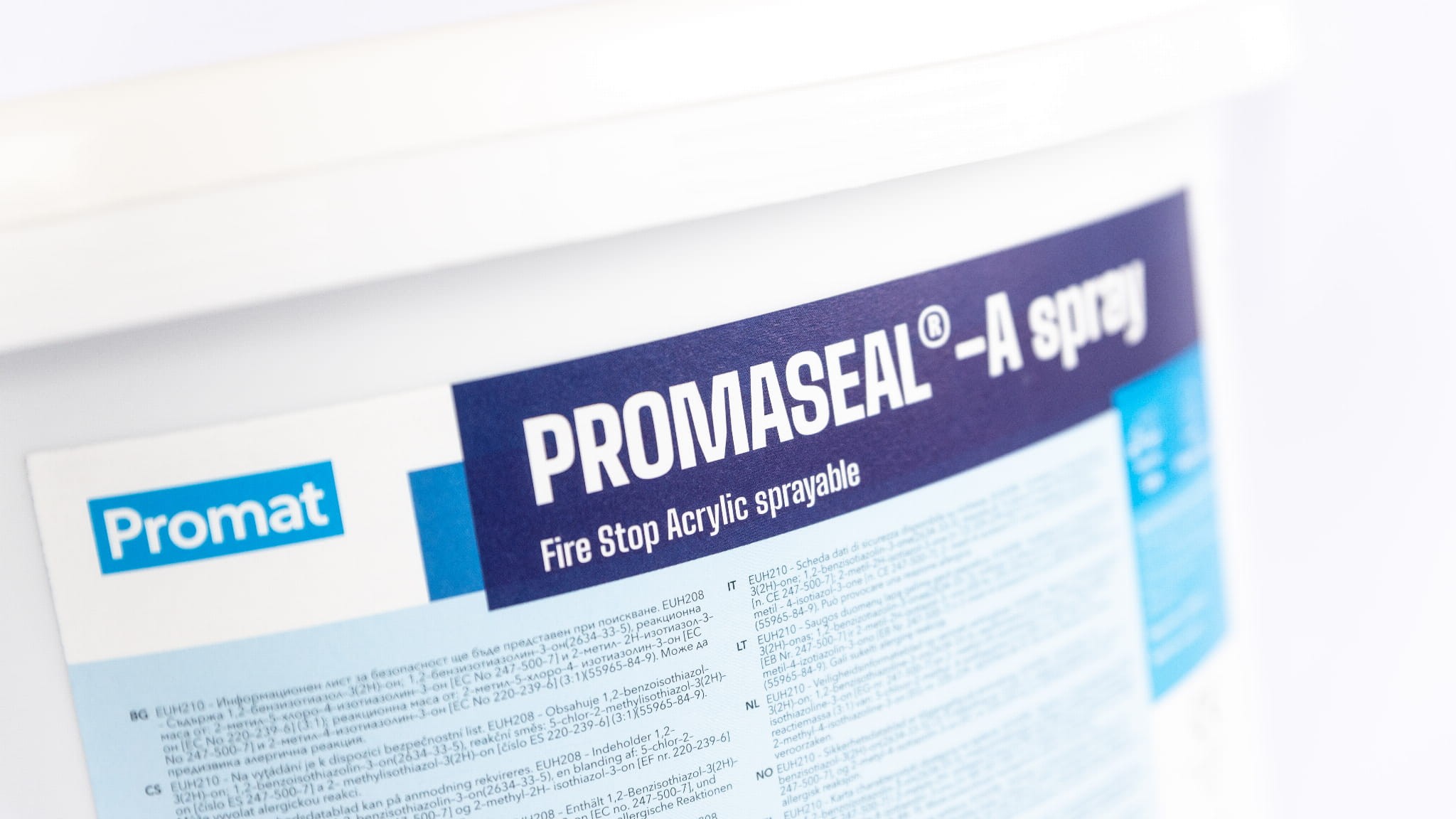

W rozwiązaniach Promat przejścia kanału mogą być uszczelniane m.in. wełną mineralną, masą szpachlową Promat, masą PROMASEAL-A Spray albo pasmami płyt PROMATECT-L500. Jeżeli kabel przechodzi przez ściankę kanału, przestrzeń między kablem a płytą powinna zostać wypełniona odpowiednim materiałem ogniochronnym, np. PROMASEAL-A.

Kanały instalacyjne EI120 - rozwiązanie 490.2

Kanały instalacyjne stosuje się wtedy, gdy zachodzi potrzeba oddzielenia instalacji od reszty strefy pożarowej. W takim kanale mogą znajdować się rury palne, rury stalowe oraz przewody elektryczne. To inna funkcja niż ochrona kabli przed pożarem z zewnątrz.

W rozwiązaniu 490.2 ściany kanału instalacyjnego wykonywane są z płyt PROMATECT-L500 o grubości 50 mm. Kanały mogą być czterościenne, trójścienne lub dwuścienne, poziome albo pionowe. Maksymalne wymiary wewnętrzne zależą od konfiguracji: dla kanału czterościennego podawane jest 1000 x 500 mm, a dla dwu- i trójściennego 500 x 500 mm.

W kanałach instalacyjnych pojawia się również klej Promat-K84, pasma z płyt PROMATECT-H lub PROMATECT-L500, stalowe kątowniki, kotwy, wkręty i uszczelnienia połączeń ze ścianą lub stropem.

Kanał szynoprzewodowy - rozwiązanie 490.15

Szynoprzewody, podobnie jak kable, mogą utracić zdolność działania już po krótkim czasie oddziaływania pożaru. Kanał z płyt PROMATECT-L500 może zapewnić szynoprzewodom ciągłość dostawy energii przez 30-120 minut, zależnie od przyjętej grubości ścianek i rozwiązania systemowego.

Ten temat dotyczy szczególnie obiektów, w których szynoprzewody zasilają urządzenia, agregaty lub instalacje istotne dla bezpieczeństwa i ciągłości pracy obiektu.

Kratki wentylacyjne PROMASEAL - rozwiązanie 490.6

Kanał kablowy może wymagać wymiany powietrza, aby ograniczyć samonagrzewanie kabli podczas normalnej pracy. Do tego stosuje się kratki wentylacyjne PROMASEAL, które w czasie pożaru pęcznieją i zamykają otwór, ograniczając przedostawanie się ognia oraz dymu.

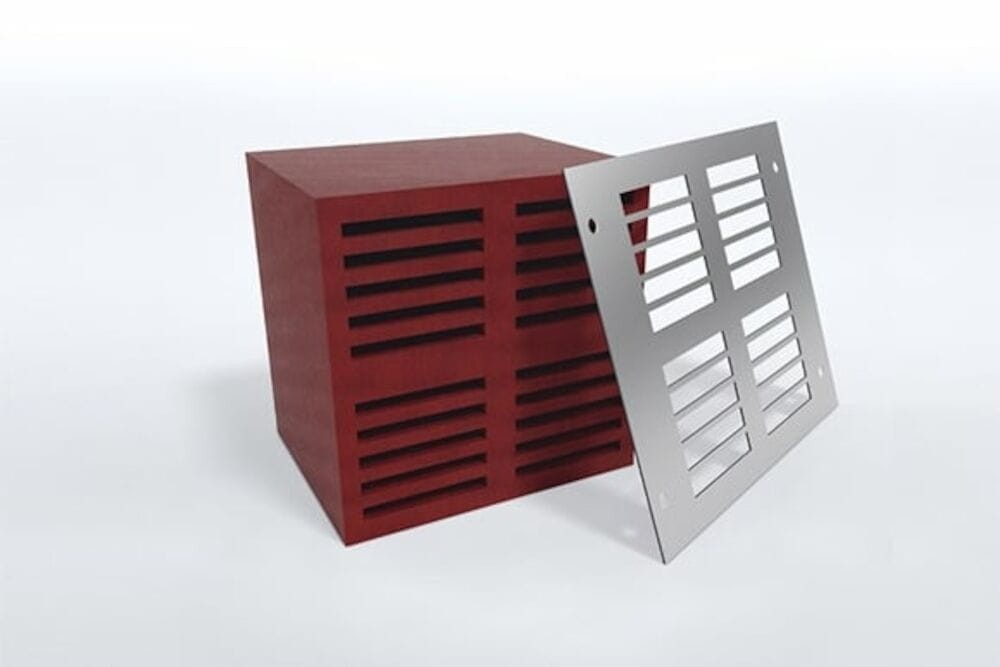

Kratki wentylacyjne PROMASEAL mogą być stosowane w kanałach kablowych, przestrzeniach międzysufitowych, szybach instalacyjnych, ścianach i sufitach. Ich zaletą jest brak części ruchomych, prosty montaż, mały ciężar i możliwość późniejszego montażu w wybranych układach.

Produkty powiązane z kanałami kablowymi i instalacyjnymi

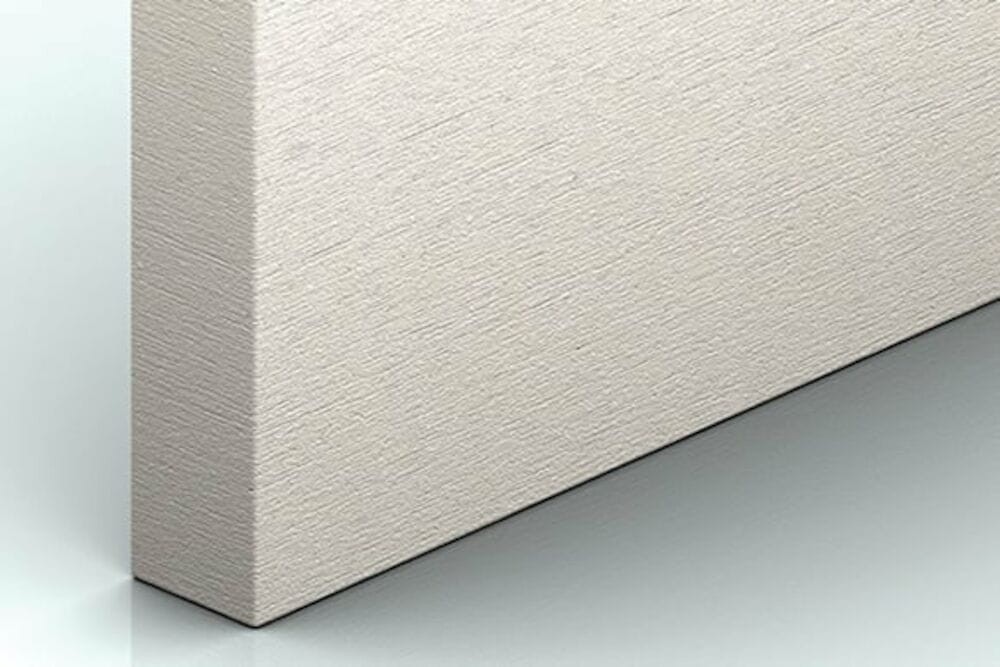

PROMATECT-L500 Główna płyta do kanałów kablowych, instalacyjnych, wentylacyjnych i oddymiających. Kluczowy produkt przy kanałach 30-120 minut i EI120. Zobacz PROMATECT-L500	PROMATECT-H Płyta stosowana w wielu systemach Promat, również jako pasma, uzupełnienia i elementy pomocnicze przy rozwiązaniach ogniochronnych. Zobacz PROMATECT-H	PROMASEAL-A Spray Masa/powłoka do wybranych uszczelnień, dylatacji, przejść rur metalowych i detali przejścia kanału przez przegrodę. Zobacz PROMASEAL-A Spray

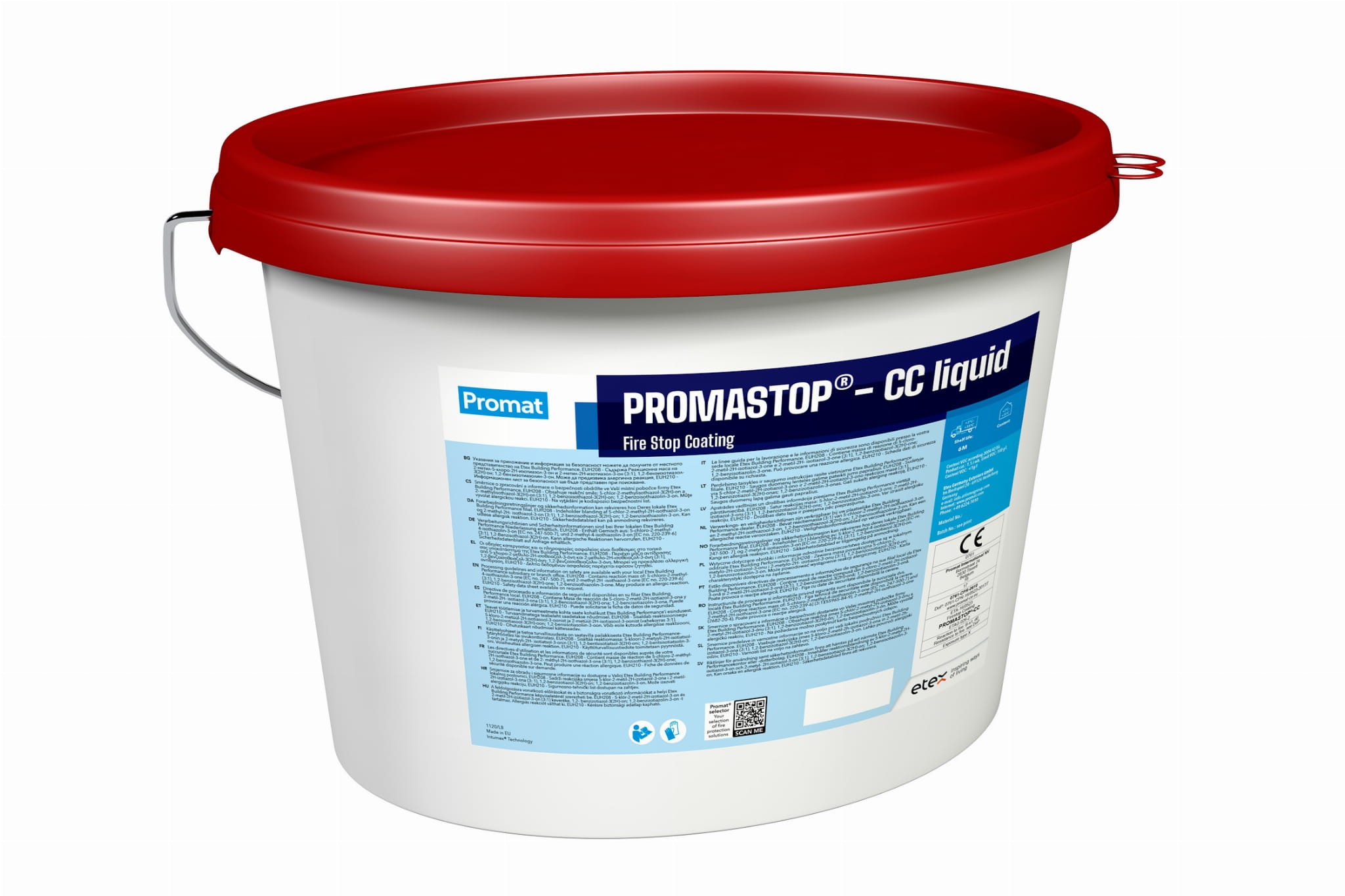

PROMASTOP-CC Masa/powłoka do wybranych przejść instalacyjnych kablowych, rurowych i mieszanych. Powiązany produkt przy przepustach PPOŻ. Zobacz PROMASTOP-CC	PROMASEAL - kratki wentylacyjne Kratki wentylacyjne 93 x 93 mm do kanałów kablowych, przestrzeni międzysufitowych i szybów instalacyjnych. W normalnej pracy umożliwiają wentylację, a w pożarze pęcznieją i zamykają otwór. Zobacz kratki PROMASEAL	PROMASEAL-AG Masa ogniochronna do wybranych przejść kablowych, rur i peszli. Przydatna przy przepustach instalacyjnych, gdy trasy kablowe przechodzą przez ściany lub stropy. Zobacz PROMASEAL-AG
