Kratki wentylacyjne PPOŻ
Kratki wentylacyjne PPOŻ stosuje się w miejscach, gdzie konieczne jest zachowanie przepływu powietrza przez ścianę lub strop, a jednocześnie wymagana jest odporność ogniowa przegrody. Prawidłowo dobrana przeciwpożarowa kratka wentylacyjna ogranicza rozprzestrzenianie się ognia, dymu i gorących gazów pomiędzy strefami pożarowymi.
Ważne przed doborem kratki PPOŻ
Kratki wentylacyjnej przeciwpożarowej nie dobiera się wyłącznie po wymiarze otworu. Kluczowe są: typ kratki, wymagana klasa odporności ogniowej, miejsce montażu, grubość przegrody oraz zgodność z dokumentacją techniczną producenta.
Jak działają kratki wentylacyjne przeciwpożarowe?
Przeciwpożarowe kratki wentylacyjne wyposażone są we wkład pęczniejący, który w warunkach pożaru zwiększa swoją objętość i zamyka światło otworu wentylacyjnego. Dzięki temu kratka pomaga ograniczyć przenikanie płomieni, dymu oraz gorących gazów przez przegrodę.
W normalnych warunkach użytkowania kratka umożliwia przepływ powietrza. Dopiero pod wpływem wysokiej temperatury materiał pęczniejący aktywuje się i uszczelnia otwór, wspierając zachowanie wymaganej klasy odporności ogniowej ściany lub stropu.

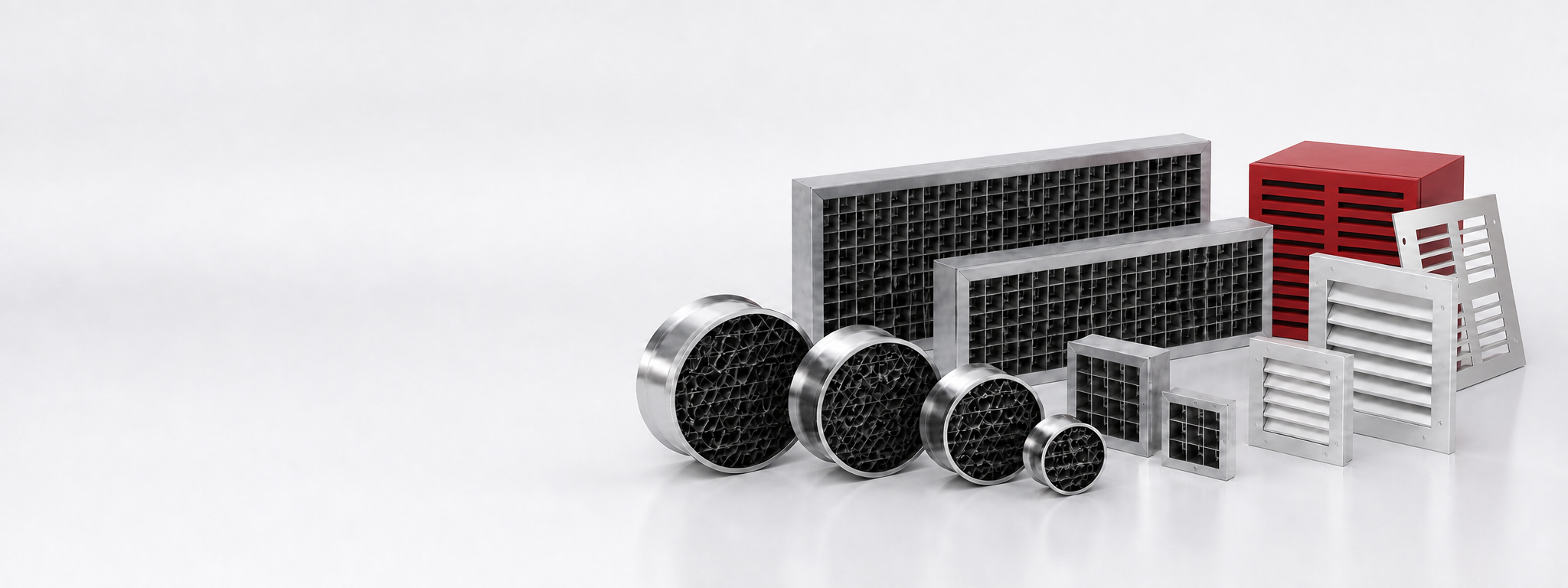

Jakie produkty znajdują się w tej kategorii?
- Kratki wentylacyjne prostokątne PPOŻ - do otworów prostokątnych i kwadratowych w ścianach oraz stropach.
- Kratki wentylacyjne okrągłe PPOŻ - do otworów okrągłych i przejść wentylacyjnych o średnicy zgodnej z dokumentacją.
- Kratki pęczniejące ALFA FR GRILLE - rozwiązania z wkładem pęczniejącym, stosowane w biernej ochronie przeciwpożarowej.
- Maskownice i akcesoria montażowe - elementy uzupełniające, np. osłony maskujące oraz masy do uszczelnienia kratki w przegrodzie.
Jak szybko zawęzić wybór?
Najpierw określ, czy otwór jest prostokątny czy okrągły. Następnie sprawdź wymaganą klasę odporności ogniowej oraz miejsce montażu: ściana czy strop. Dopiero potem dobierz konkretny typ kratki.

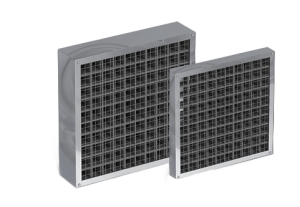

- otwór prostokątny: kratki ALFA FR GRILLE R40A, R40B lub R80,

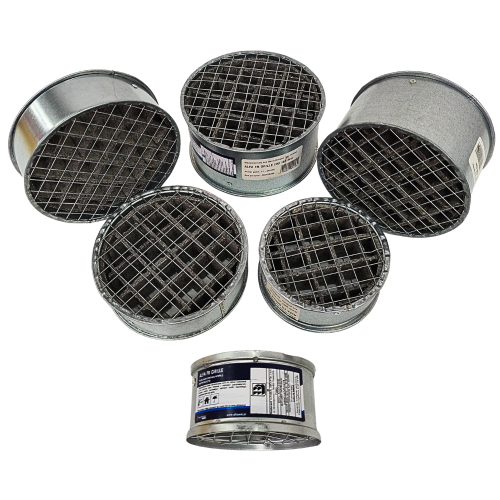

- otwór okrągły: kratki ALFA FR GRILLE C50 lub C80,
- EI60: najczęściej R40A lub C50,
- EI120: R40B do 300 × 300 mm lub C80 dla kratek okrągłych,
- wyższe klasy EI: sprawdź dokładnie typ, wymiar i miejsce montażu.
Klasy odporności ogniowej kratek ALFA FR GRILLE
Dobór kratki wentylacyjnej PPOŻ powinien być zgodny z dokumentacją techniczną producenta. Nie każdy wymiar kratki występuje w każdej klasie odporności ogniowej. Poniżej znajduje się uproszczone zestawienie na podstawie karty technicznej ALFA FR GRILLE.
| Typ kratki |
Zakres wymiarów |
Grubość |
Klasa odporności ogniowej |
Zastosowanie |

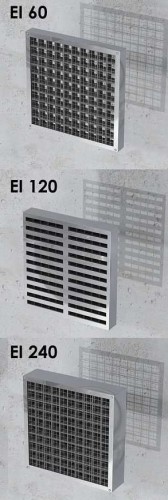

| ALFA FR GRILLE R40A prostokątna |
100 × 100 – 600 × 600 mm |
40 mm |
EI60 |
ściana i strop |
| ALFA FR GRILLE R40B prostokątna |
100 × 100 – 300 × 300 mm |
40 mm |
EI120 |
ściana i strop |

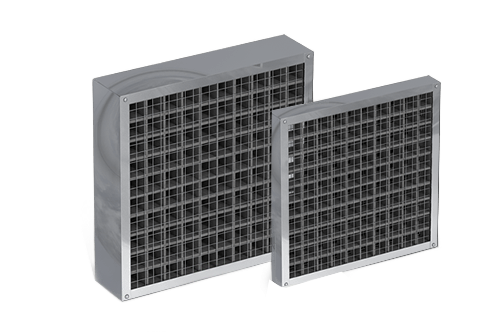

| ALFA FR GRILLE R80 prostokątna |
100 × 100 – 300 × 300 mm |
80 mm |
EI240 |
ściana |
| ALFA FR GRILLE R80 prostokątna |
100 × 100 – 300 × 300 mm |
80 mm |
EI180 |
strop |
| ALFA FR GRILLE R80 prostokątna |
301 × 301 – 600 × 600 mm |
80 mm |
EI90 |
strop |
| ALFA FR GRILLE C50 okrągła |
Ø100 – Ø400 mm |
50 mm |
EI60 |
ściana i strop |

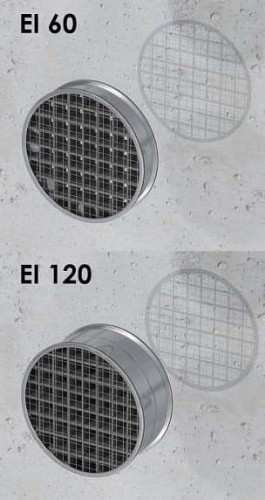

| ALFA FR GRILLE C80 okrągła |
Ø100 – Ø400 mm |
80 mm |
EI120 |
ściana i strop |
Uwaga na większe wymiary
Przykładowo kratka prostokątna 400 × 400 mm nie występuje jako R40B EI120. Dla tego wymiaru dostępna jest m.in. kratka R40A EI60, a w przypadku R80 należy sprawdzić klasę odporności ogniowej zależnie od miejsca montażu.
Jak dobrać kratkę wentylacyjną PPOŻ?
Przy wyborze kratki wentylacyjnej przeciwpożarowej należy określić wymiar otworu, typ przegrody, wymaganą klasę odporności ogniowej oraz warunki montażu. Innego rozwiązania może wymagać ściana, a innego strop. Istotne jest również to, czy kratka ma być prostokątna, kwadratowa czy okrągła.
W przypadku systemu ALFA FR GRILLE ściana lub strop powinny być przegrodami sztywnymi o grubości co najmniej 150 mm. Kratkę należy zamontować zgodnie z dokumentacją producenta, a przestrzeń wokół niej uszczelnić odpowiednią masą ogniochronną, np. ALFA FR MASTIC.
Najczęstsze zastosowania
- zabezpieczanie otworów wentylacyjnych w ścianach przeciwpożarowych,
- zabezpieczanie otworów wentylacyjnych w stropach,
- utrzymanie przepływu powietrza pomiędzy pomieszczeniami,
- ograniczenie rozprzestrzeniania się ognia i gorących gazów,
- zabezpieczanie przejść wentylacyjnych pomiędzy strefami pożarowymi,
- przygotowanie otworów wentylacyjnych do odbiorów PPOŻ.
Montaż kratek wentylacyjnych PPOŻ
Montaż kratki powinien być wykonany zgodnie z kartą techniczną i dokumentacją systemową producenta. Standardowo należy dobrać kratkę do wielkości otworu, oczyścić powierzchnię przegrody, umieścić kratkę w otworze, uszczelnić ją masą ogniochronną oraz zastosować odpowiednie osłony maskujące, jeżeli są wymagane w danym rozwiązaniu.
Nieprawidłowy montaż lub zastosowanie kratki poza zakresem dokumentacji może spowodować, że przegroda nie zachowa wymaganej klasy odporności ogniowej. Dlatego przy większych wymiarach lub nietypowych zastosowaniach warto skonsultować dobór przed zakupem.
FAQ - kratki wentylacyjne PPOŻ
Czym jest kratka wentylacyjna PPOŻ?
Kratka wentylacyjna PPOŻ to element biernej ochrony przeciwpożarowej, który umożliwia przepływ powietrza przez przegrodę, a w przypadku pożaru zamyka otwór dzięki działaniu wkładu pęczniejącego.
Czy każda kratka ma taką samą klasę EI?
Nie. Klasa odporności ogniowej zależy od typu kratki, wymiaru, grubości, miejsca montażu oraz rodzaju przegrody. Ten sam system może mieć inną klasę dla ściany i inną dla stropu.
Czy kratka 400 × 400 mm może mieć EI120?
Według zestawienia dla ALFA FR GRILLE R40B klasa EI120 dotyczy wymiarów od 100 × 100 do 300 × 300 mm. Dla wymiaru 400 × 400 mm należy dobrać inny wariant zgodny z dokumentacją, np. R40A EI60 lub sprawdzić rozwiązanie R80 dla konkretnego zastosowania.
Czym uszczelnia się kratkę w przegrodzie?
Do uszczelnienia kratki w otworze stosuje się odpowiednią masę ogniochronną, np. ALFA FR MASTIC, zgodnie z dokumentacją techniczną producenta.
Czy pomagacie dobrać odpowiednią kratkę?
Tak. W razie wątpliwości możesz skontaktować się z nami. Pomożemy dobrać typ kratki do wymiaru otworu, wymaganej klasy EI oraz miejsca montażu.
