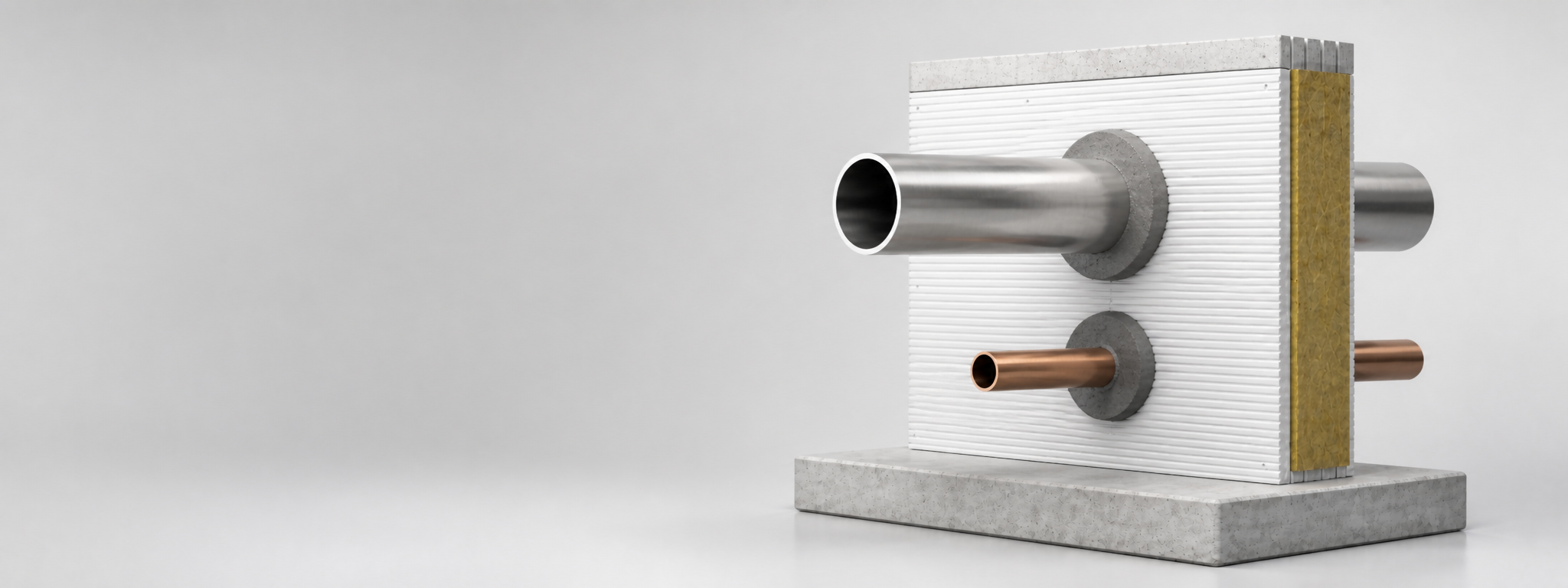

Zabezpieczenie rur niepalnych w przejściach PPOŻ

Rury niepalne, takie jak stalowe, miedziane, żeliwne lub inne rury metalowe, nie topią się w taki sposób jak rury z tworzyw sztucznych. Mimo to ich przejścia przez ściany i stropy przeciwpożarowe wymagają prawidłowego uszczelnienia ogniochronnego. Szczeliny wokół rury, przewodzenie temperatury oraz zastosowana izolacja mogą wpływać na odporność ogniową całego przejścia instalacyjnego.

Prawidłowe zabezpieczenie rur niepalnych PPOŻ ma za zadanie ograniczyć przenikanie ognia, dymu, gorących gazów i temperatury przez przegrodę. W praktyce stosuje się masy ogniochronne, zaprawy, powłoki, twardą wełnę mineralną oraz systemowe uszczelnienia dobrane do rodzaju rury i izolacji.

Jak wygląda typowe zabezpieczenie rury niepalnej?

W wielu rozwiązaniach przejście rury niepalnej zabezpiecza się przez uszczelnienie szczeliny lub otworu wokół instalacji. W zależności od układu stosuje się masy ogniochronne, zaprawy, powłoki natryskowe, twardą wełnę mineralną albo systemy płytowo-masowe. Przy rurach metalowych ważne jest również ograniczenie przewodzenia temperatury przez instalację.

• Masa ogniochronna - uszczelnia szczeliny wokół rury i odtwarza odporność ogniową przegrody.
• PROMASEAL-A Spray - masa natryskowa stosowana w systemach przejść rur metalowych przez ściany i stropy.
• Twarda wełna mineralna - wypełnienie miękkiego przejścia instalacyjnego lub element izolacji systemowej.
• Zaprawa ogniochronna - wypełnienie większych otworów i przepustów instalacyjnych.
• Izolacja ogniochronna - stosowana, gdy system wymaga ograniczenia przewodzenia temperatury wzdłuż rury.

Jakie produkty stosuje się do rur niepalnych?

• Masy ogniochronne - do uszczelniania szczelin wokół rur stalowych, miedzianych, żeliwnych i innych rur metalowych.
• Masy natryskowe i powłoki - stosowane w systemach przejść rur metalowych przez ściany i stropy.
• Zaprawy ogniochronne - do wypełniania większych otworów oraz przejść instalacyjnych.
• Twarda wełna mineralna - do miękkich przejść instalacyjnych oraz izolacji systemowej.
• Materiały pęczniejące - stosowane w wybranych układach, szczególnie przy rurach niepalnych w izolacji palnej.
• Akcesoria montażowe - elementy pomocnicze do prawidłowego wykonania, oznaczenia i odbioru przepustu.

Produkty Promat do zabezpieczenia rur niepalnych

W systemach Promat do rur niepalnych stosuje się przede wszystkim masy ogniochronne, masy natryskowe, zaprawy oraz rozwiązania z wełną mineralną. W wielu układach kluczowym produktem jest PROMASEAL-A Spray, stosowany przy przejściach rur metalowych przez ściany i stropy.

• PROMASEAL-A Spray - masa natryskowa stosowana m.in. przy przejściach rur metalowych w ścianach i stropach, rur aluminiowych, miedzianych oraz rur stalowych w izolacji niepalnej.
• PROMASEAL-A - elastyczna masa ogniochronna stosowana m.in. przy przejściach rur stalowych, kablach i dylatacjach.

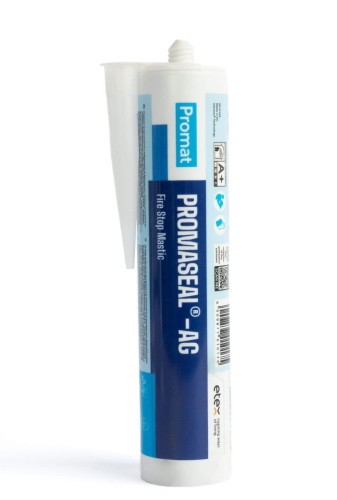

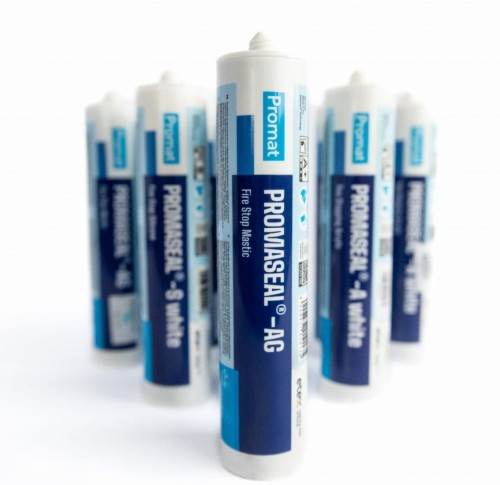

• PROMASEAL-AG - masa ogniochronna do przejść rur metalowych oraz doszczelnień instalacyjnych.

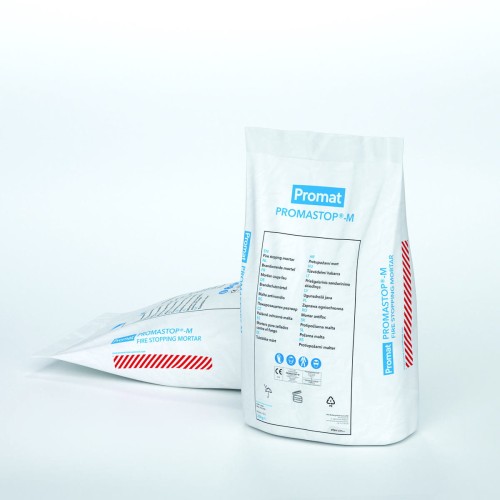

• PROMASTOP-M - zaprawa ogniochronna do przejść rur metalowych i większych otworów instalacyjnych.
• PROMASTOP-CC - masa ogniochronna do miękkich przejść instalacyjnych, stosowana z twardą wełną mineralną jako uszczelnienie otworu wokół instalacji.
• PROMASTOP-W - opaska używana w wybranych rozwiązaniach dla rur metalowych w izolacji palnej.
• PROMASTOP-FC MD - kołnierz stosowany w wybranych układach rur metalowych w izolacji palnej.

Produkty Alfaseal do rur niepalnych

Systemy Alfaseal do przejść rur niepalnych obejmują masy, zaprawy, płyty, powłoki oraz materiały uszczelniające do przejść instalacyjnych. Dobór produktu zależy od materiału rury, rodzaju izolacji, wielkości otworu i klasy odporności ogniowej.

• INTU FR GRAPHITE - pęczniejąca masa ogniochronna do przejść instalacyjnych i doszczelnień.
• ALFA FR MASTIC - uszczelniająca masa ogniochronna do szczelin i przejść instalacyjnych.
• INTU FR MORTAR - zaprawa ogniochronna do przepustów i większych otworów.
• ALFA FR COAT A - ablacyjna farba lub powłoka ogniochronna do systemów przejść instalacyjnych.
• ALFA FR BOARD A - płyta ogniochronna do systemów przejść instalacyjnych.
• INTU FR UNIBOARD - płyta ogniochronna do zabezpieczania przepustów i przejść instalacyjnych.

Lista produktów ma charakter pomocniczy. Ostateczny dobór zabezpieczenia powinien wynikać z dokumentacji technicznej producenta, rodzaju rury, średnicy, izolacji, typu przegrody, sposobu montażu oraz wymaganej klasy odporności ogniowej.

Gdzie stosuje się przejścia PPOŻ rur niepalnych?

• instalacje stalowe, miedziane, aluminiowe i żeliwne,
• instalacje grzewcze, chłodnicze i technologiczne,
• rury prowadzone bez izolacji, w izolacji palnej lub niepalnej,
• przejścia przez ściany oddzielenia przeciwpożarowego,
• przejścia przez stropy między kondygnacjami,
• budynki mieszkalne, biurowe, przemysłowe i użyteczności publicznej,
• modernizacje i odbiory zabezpieczeń PPOŻ w budynkach.

Dobór systemu do rur niepalnych

Dobór zabezpieczenia rur niepalnych powinien być zgodny z dokumentacją techniczną producenta oraz projektem ochrony przeciwpożarowej. W praktyce trzeba sprawdzić nie tylko średnicę i materiał rury, ale także rodzaj izolacji, sposób przejścia przez przegrodę, odległość od innych instalacji oraz wymaganą klasę odporności ogniowej.

W przypadku rur metalowych szczególnie ważne jest przewodzenie temperatury oraz typ izolacji. Rura stalowa bez izolacji, rura stalowa w izolacji z wełny mineralnej i rura metalowa w izolacji palnej mogą wymagać różnych produktów oraz innego sposobu montażu.

FAQ - przejścia PPOŻ rur niepalnych

Co to są rury niepalne w zabezpieczeniach PPOŻ?

Rury niepalne to instalacje wykonane z materiałów, które nie palą się jak tworzywa sztuczne, np. stal, miedź, żeliwo, aluminium lub inne metale. Ich przejścia przez przegrody przeciwpożarowe nadal wymagają uszczelnienia ogniochronnego.

Czy rura stalowa wymaga zabezpieczenia PPOŻ?

Tak, jeżeli rura stalowa przechodzi przez ścianę lub strop oddzielenia przeciwpożarowego, przejście powinno być zabezpieczone zgodnie z wymaganą klasą odporności ogniowej przegrody.

Czym zabezpiecza się rury niepalne?

Do rur niepalnych stosuje się m.in. masy ogniochronne, masy natryskowe, zaprawy, twardą wełnę mineralną, izolacje ogniochronne oraz systemowe uszczelnienia dobrane do rodzaju rury i przegrody.

Kiedy stosuje się PROMASEAL-A Spray przy rurach niepalnych?

PROMASEAL-A Spray stosuje się w wybranych systemach przejść rur metalowych przez ściany i stropy, m.in. przy rurach stalowych, miedzianych, aluminiowych oraz rurach stalowych w izolacji niepalnej. Zakres zastosowania należy sprawdzić w dokumentacji technicznej systemu.

Czy izolacja rury ma znaczenie?

Tak. Izolacja może być palna lub niepalna, a jej rodzaj wpływa na dobór zabezpieczenia. Rura stalowa w izolacji palnej może wymagać innego rozwiązania niż rura stalowa bez izolacji lub w izolacji z wełny mineralnej.

Czy jeden produkt pasuje do każdej rury niepalnej?

Nie. Produkt należy dobrać do średnicy rury, materiału instalacji, rodzaju izolacji, typu ściany lub stropu oraz wymaganej klasy odporności ogniowej.

Co jest ważniejsze: materiał rury czy izolacja?

Oba parametry są ważne. Materiał rury określa typ instalacji, ale izolacja często decyduje o sposobie zabezpieczenia i zakresie dopuszczalnego zastosowania danego systemu.
