Kompendium PPOŻ dla garaży podziemnych
Bezpieczeństwo pożarowe garażu podziemnego - konstrukcja, oddymianie, przejścia i instalacje PPOŻ
Garaż podziemny to jedno z trudniejszych miejsc do prawidłowego zabezpieczenia przeciwpożarowego. W jednym obiekcie spotykają się konstrukcja żelbetowa, instalacje elektryczne, kanały oddymiające, przejścia instalacyjne, dylatacje, trasy kablowe oraz coraz częściej stanowiska ładowania samochodów elektrycznych.
Poniżej znajdziesz praktyczny przewodnik po rozwiązaniach Promat i materiałach ogniochronnych, które warto uwzględnić przy projektowaniu, modernizacji lub przygotowaniu garażu do odbioru PPOŻ.
Szybka odpowiedź: co trzeba zabezpieczyć w garażu podziemnym?
Garaż podziemny trzeba analizować jako układ kilku połączonych systemów PPOŻ. Sama wentylacja, same przejścia instalacyjne albo samo zabezpieczenie konstrukcji nie wystarczą, jeżeli pozostałe elementy pozostają słabym punktem. W praktyce najczęściej sprawdza się: konstrukcję żelbetową, oddymianie, trasy kablowe, przejścia instalacyjne, dylatacje, szachty oraz miejsca ładowania samochodów elektrycznych.
Najważniejsze jest dobranie nie pojedynczego materiału „z nazwy”, ale rozwiązania systemowego: z określoną klasą odporności ogniowej, dokumentacją, sposobem montażu i zakresem zastosowania. Poniżej pokazujemy, które obszary garażu najczęściej wymagają zabezpieczenia i jakie produkty Promat mogą w nich występować.
| Obszar garażu | Co trzeba sprawdzić? | System / produkt do rozważenia |
|---|---|---|
| Konstrukcja żelbetowa | Nośność słupów, belek, stropów i ścian w czasie pożaru. Klasy R/REI, np. R120, R240, REI240. | PROMATECT-H, PROMASPRAY P300, CAFCO Strongbond/Bondseal |
| Oddymianie i wentylacja pożarowa | Kanały oddymiające, kanały wentylacyjne, szczelność, klasa EI/E, odporność na dym i temperaturę. | systemy PROMADUCT: PROMADUCT-LT / PROMATECT-LT, PROMADUCT-500 / PROMATECT-L500, PROMADUCT-E600 S |
| Trasy kablowe i instalacyjne | Zachowanie funkcji kabli zasilających systemy bezpieczeństwa: oddymianie, SSP, oświetlenie ewakuacyjne, zasilanie awaryjne. | kanały kablowe z płyt PROMATECT-L500 |
| Przejścia instalacyjne | Uszczelnienia kabli, rur, przepustów mieszanych, dylatacji i szczelin w ścianach oraz stropach. | PROMASTOP-CC, PROMASTOP-W, PROMASEAL-A Spray, PROMAFOAM-2C |
| Szachty i wydzielenia techniczne | Oddzielenie pionów instalacyjnych, kanałów, tras kablowych i stref technicznych od części garażowej. | szachty EIS120, PROMATECT 100X, PROMATECT-L500 |
| Stanowiska ładowania EV | Ochrona konstrukcji, wydzielenie miejsc ładowania, ograniczenie rozprzestrzeniania ognia, zabezpieczenie kabli i przejść. | PROMATECT-H, PROMATECT-L500, PROMASTOP-CC |
Najważniejsza myśl
Garaż podziemny trzeba traktować jako system połączonych zabezpieczeń. Konstrukcja, oddymianie, przejścia instalacyjne, kanały kablowe i strefy pożarowe działają razem. Jeżeli jedno miejsce zostanie wykonane przypadkowo, może stać się najsłabszym punktem całego zabezpieczenia PPOŻ.
Dlaczego garaże podziemne są trudne pod względem PPOŻ?
Garaż podziemny jest przestrzenią o ograniczonej wysokości, wielu instalacjach, dużej liczbie przejść przez przegrody i utrudnionym dostępie dla służb ratowniczych. W przypadku pożaru bardzo szybko pojawia się dym, a zadymienie może utrudnić ewakuację, odnalezienie źródła pożaru oraz prowadzenie działań gaśniczych.
Współczesne samochody zawierają znacznie więcej tworzyw sztucznych niż starsze pojazdy. To oznacza większą ilość materiałów palnych, większą dynamikę pożaru i większą emisję dymu oraz gazów pożarowych. Do tego dochodzą samochody elektryczne i hybrydowe z akumulatorami litowo-jonowymi, które mogą palić się długo, intensywnie i wytwarzać toksyczne produkty spalania.
Dlatego bezpieczeństwo garażu podziemnego nie powinno być rozumiane tylko jako instalacja wentylacji lub system sygnalizacji pożaru. W praktyce potrzebna jest kombinacja aktywnych i biernych zabezpieczeń przeciwpożarowych.
Samochody elektryczne i hybrydowe w garażu podziemnym
Rosnąca liczba samochodów elektrycznych i hybrydowych zmienia sposób myślenia o garażach. Problemem nie jest wyłącznie sam fakt obecności akumulatora. Znaczenie ma także proces ładowania, lokalizacja stanowisk, bliskość innych pojazdów, dostęp dla służb, wentylacja oraz odporność ogniowa konstrukcji i wydzieleń.
Pożar akumulatora litowo-jonowego może trwać długo i być trudny do ugaszenia. Może też powodować emisję toksycznych gazów oraz ryzyko ponownego zapłonu. Z punktu widzenia projektowego szczególnie ważne są stanowiska ładowania samochodów elektrycznych, ponieważ tam ryzyko i skutki ewentualnego zdarzenia mogą być większe.
| Ryzyko | Znaczenie dla garażu |
| Długi czas pożaru | Konstrukcja i zabezpieczenia muszą zapewnić czas potrzebny na ewakuację i działania gaśnicze. |
| Toksyczny dym i gazy | Kluczowe znaczenie ma sprawne oddymianie i ograniczenie rozprzestrzeniania dymu. |
| Możliwość przeniesienia ognia | Warto analizować wydzielenia stanowisk ładowania i ochronę sąsiednich miejsc postojowych. |
| Trudne gaszenie | Bierna ochrona PPOŻ daje służbom dodatkowy czas i zmniejsza ryzyko utraty nośności konstrukcji. |
Produkty i systemy, które najczęściej pojawiają się przy garażach
W garażu podziemnym produkty Promat pracują w konkretnych systemach: zabezpieczenia konstrukcji, kanały oddymiające, kanały kablowe, przejścia instalacyjne, dylatacje i wydzielenia techniczne. Poniższe kafelki pokazują najczęściej spotykane materiały oraz ich rolę w takim układzie.
PROMATECT-HPłyta ogniochronna do zabezpieczenia konstrukcji żelbetowych, stropów, belek i słupów. W garażach stosowana przy wymaganiach R/REI, także przy wysokich klasach odporności. Zobacz PROMATECT-H |
PROMATECT-L500Płyta do systemów PROMADUCT-500, kanałów wentylacyjnych, oddymiających, kablowych i instalacyjnych. Ważna przy trasach bezpieczeństwa w garażu. Zobacz PROMATECT-L500 |

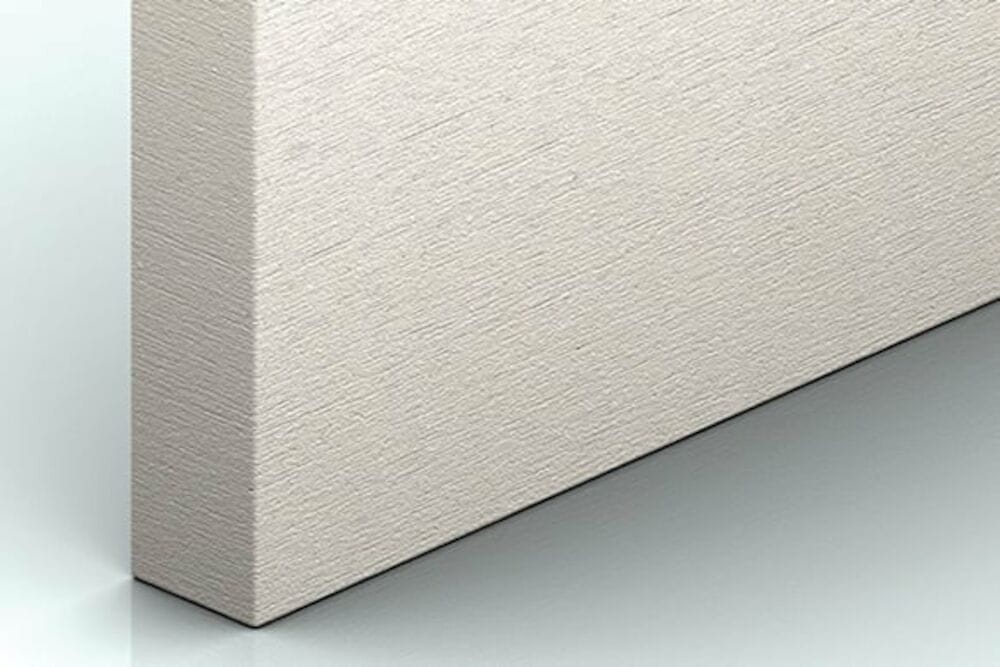

PROMATECT-LTLekka płyta do systemów PROMADUCT-LT i kanałów wentylacyjnych. Przydatna tam, gdzie liczy się mniejsza masa zabudowy oraz systemowe oddymianie. Zobacz PROMATECT-LT |

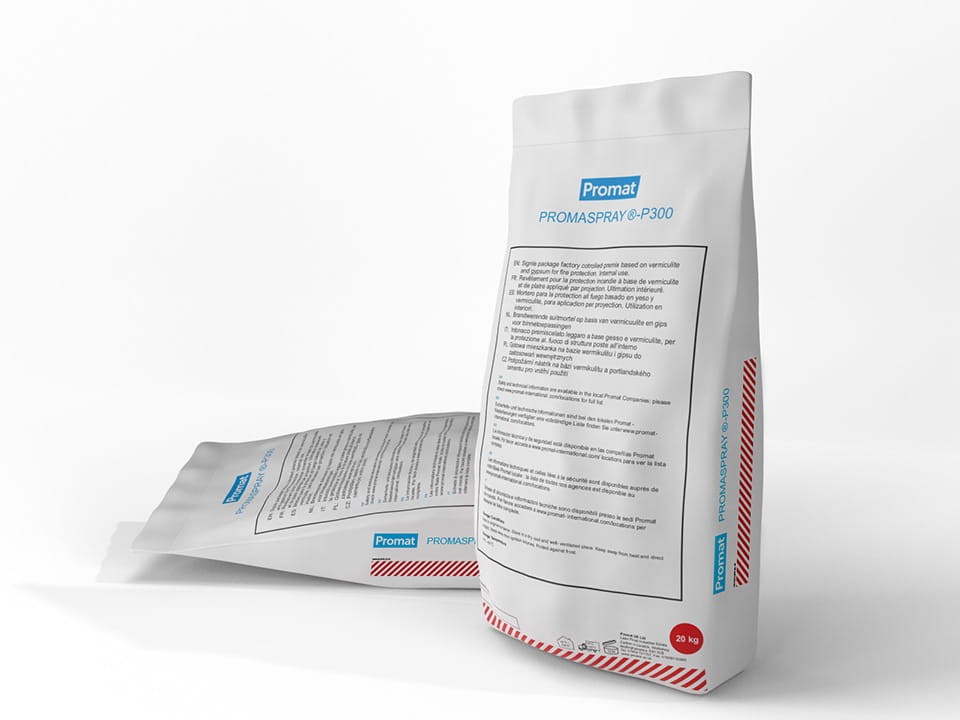

PROMASPRAY P300Natrysk ogniochronny do konstrukcji żelbetowych, stalowych i drewnianych. W garażach może być alternatywą dla płyt przy dużych powierzchniach. Zobacz PROMASPRAY P300 |

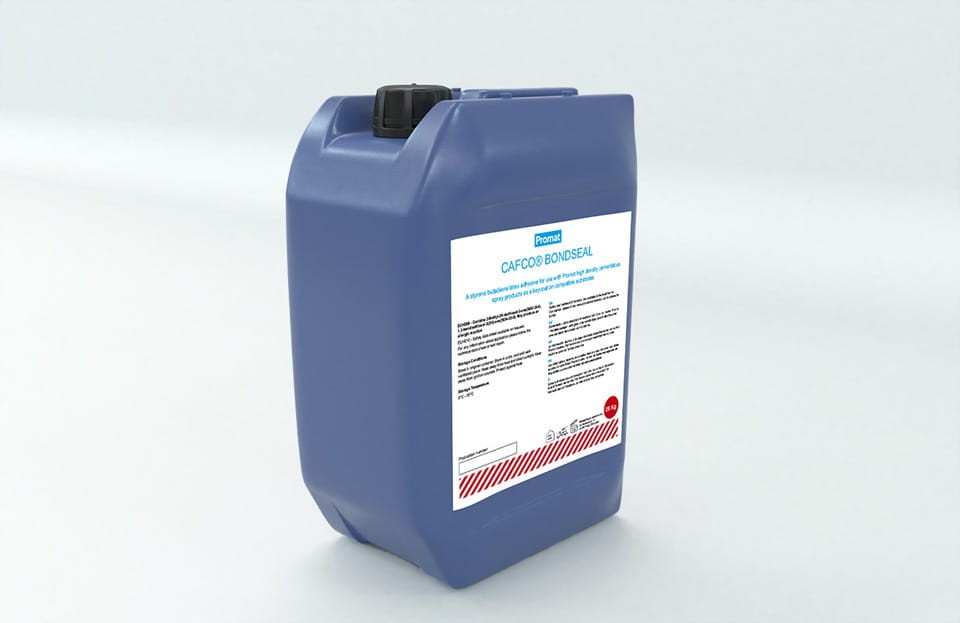

CAFCO Strongbond/BondsealŚrodek gruntujący pod natryski ogniochronne, stosowany w systemie z PROMASPRAY P300 w celu poprawy przyczepności do podłoża. Zobacz Bondseal |
PROMASTOP-CCMasa/powłoka do wybranych przejść instalacyjnych: kablowych, rurowych, mieszanych i dylatacyjnych. W garażu domyka ochronę przegród. Zobacz PROMASTOP-CC |

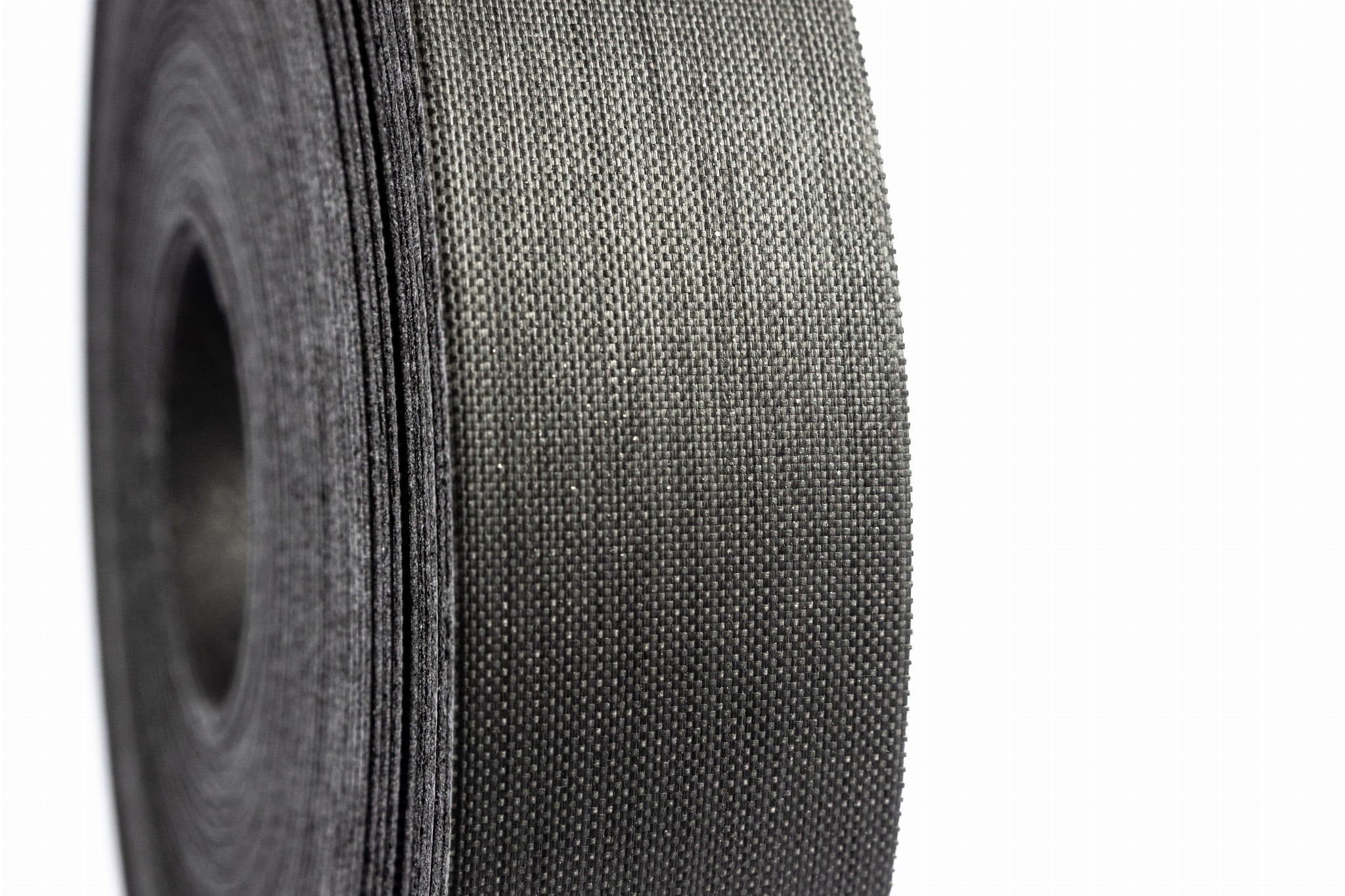

PROMASTOP-WOpaska ogniochronna do rur palnych. Stosowana przy przejściach rur przez ściany i stropy, gdy wymagane jest zamknięcie przepustu w klasie EI. Zobacz PROMASTOP-W |
PROMASEAL-A SprayMasa/powłoka do wybranych dylatacji, szczelin i przejść rur metalowych. W garażach przydatna przy złączach liniowych i uszczelnieniach. Zobacz PROMASEAL-A Spray |

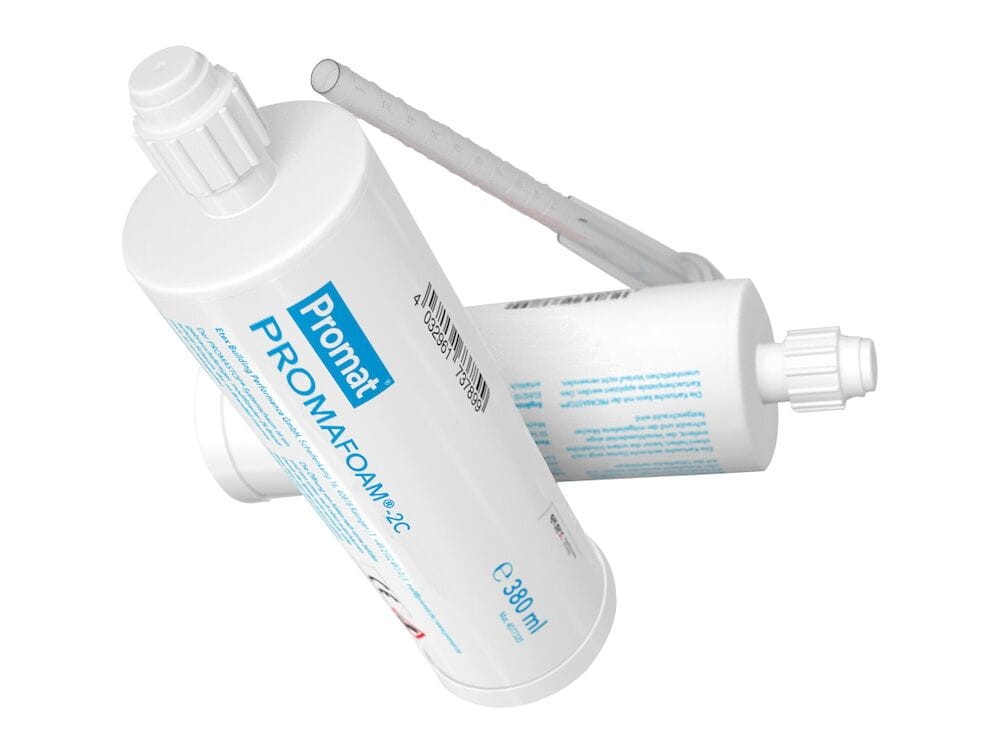

PROMAFOAM-2CDwuskładnikowa pianka ogniochronna do wybranych przejść instalacyjnych. Przydatna tam, gdzie system przewiduje pianę zamiast zaprawy lub masy. Zobacz PROMAFOAM-2C |
Zabezpieczenie konstrukcji żelbetowej garażu
W garażu podziemnym konstrukcja żelbetowa odpowiada za bezpieczeństwo całego obiektu. Słupy, belki, stropy i ściany muszą zachować nośność przez wymagany czas pożaru. Jeżeli konstrukcja zacznie tracić stabilność, służby ratownicze mogą nie mieć możliwości bezpiecznego wejścia do garażu.
W przypadku pożarów samochodów elektrycznych i hybrydowych znaczenie ma nie tylko temperatura, ale też czas trwania zdarzenia oraz trudność jego opanowania. Dlatego w obiektach o podwyższonym ryzyku coraz częściej analizuje się dodatkowe zabezpieczenie konstrukcji, szczególnie w rejonie stanowisk ładowania, stropów, słupów i newralgicznych przejść instalacyjnych.
PROMATECT-H czy PROMASPRAY P300?
Płyty PROMATECT-H są dobrym wyborem, gdy potrzebna jest sucha, mechaniczna okładzina o przewidywalnym układzie. PROMASPRAY P300 sprawdza się przy większych powierzchniach, gdzie korzystniejszy może być natrysk ogniochronny. Ostateczny wybór zależy od projektu, klasy odporności, warunków montażu, estetyki, dostępu oraz wymaganej dokumentacji.
Oddymianie garażu podziemnego - dlaczego kanały mają tak duże znaczenie?
Dym jest jednym z największych zagrożeń w garażu podziemnym. Przy niewielkiej wysokości pomieszczenia i dużej ilości przeszkód zadymienie może bardzo szybko ograniczyć widoczność, utrudnić ewakuację i uniemożliwić skuteczne działania ratownicze.
System kanałów oddymiających pozwala lokalnie usuwać dym i gorące gazy pożarowe z przestrzeni objętej pożarem. W wielu garażach jest to rozwiązanie bardziej przewidywalne niż sama wentylacja strumieniowa, szczególnie tam, gdzie geometria obiektu jest skomplikowana, garaż jest wielopoziomowy albo pojawiają się wydzielenia stanowisk ładowania pojazdów elektrycznych.
Systemy kanałowe Promat w garażach
| PROMADUCT-LT Lekkie kanały wentylacyjne i oddymiające wykonywane z płyt PROMATECT-LT. Rozwiązanie przydatne, gdy ważna jest masa zabudowy. |
PROMADUCT-500 System kanałów z płyt PROMATECT-L500, stosowany przy kanałach wentylacyjnych, oddymiających i instalacyjnych. |
PROMADUCT-E600 S System samonośnych kanałów oddymiających, gdzie liczy się odporność kanału na działanie wysokiej temperatury i dymu. |
Przy doborze trzeba sprawdzić klasę odporności, kierunek działania ognia, wymagania szczelności, przekrój kanału, sposób podwieszenia i dokumentację systemową. To nie jest zwykła zabudowa z płyty, tylko element systemu bezpieczeństwa pożarowego budynku.
Kanały kablowe i instalacyjne w garażu podziemnym
W garażu podziemnym wiele instalacji musi działać również w czasie pożaru. Dotyczy to m.in. systemów sygnalizacji pożaru, oddymiania, oświetlenia ewakuacyjnego, zasilania awaryjnego, sterowania wentylacją, klap pożarowych, pomp oraz urządzeń bezpieczeństwa.
Jeżeli trasy kablowe przechodzą przez strefy zagrożone pożarem, mogą wymagać obudowy ogniochronnej. Kanały kablowe wykonane z płyt PROMATECT-L500 pomagają chronić przewody przed działaniem ognia z zewnątrz i zapewnić ciągłość dostawy energii lub sygnału przez wymagany czas.
| Instalacja | Dlaczego może wymagać ochrony? |
| SSP i sterowanie pożarowe | Systemy muszą przekazywać sygnały w czasie pożaru. |
| Wentylacja i oddymianie | Sterowanie i zasilanie urządzeń oddymiających musi być niezawodne. |
| Oświetlenie ewakuacyjne | Ma umożliwić ewakuację także przy zadymieniu i awarii zasilania podstawowego. |
| Zasilanie awaryjne | Podtrzymuje działanie urządzeń bezpieczeństwa pożarowego. |
Przejścia instalacyjne i dylatacje w garażu
Garaże podziemne są pełne instalacji. Przez ściany i stropy przechodzą kable, rury, przewody, odpływy, instalacje wentylacyjne i elementy sterowania. Każde przejście przez przegrodę pożarową jest potencjalnym miejscem rozprzestrzeniania ognia, dymu i gorących gazów.
Dlatego przejścia instalacyjne nie mogą być wypełniane przypadkową pianką, zaprawą albo masą bez potwierdzonej klasy odporności ogniowej. Powinny być wykonane w systemie, zgodnie z dokumentacją producenta, przy zachowaniu wymaganej grubości, rodzaju materiału, sposobu aplikacji i zakresu zastosowania.
Najczęstszy błąd na budowie
Przejścia PPOŻ są zostawiane na koniec. Wtedy okazuje się, że otwory są zbyt duże, instalacje są wymieszane, nie ma dostępu do prawidłowej aplikacji materiału, a dokumentacja powykonawcza nie zgadza się z rzeczywistym wykonaniem.
Wydzielenie stanowisk ładowania samochodów elektrycznych
Stanowiska ładowania samochodów elektrycznych w garażu podziemnym powinny być analizowane osobno. W zależności od projektu, kategorii budynku, liczby ładowarek, odległości od wyjść ewakuacyjnych i wymagań rzeczoznawcy PPOŻ, może być potrzebne dodatkowe wydzielenie, ochrona konstrukcji lub zabezpieczenie tras kablowych.
W praktyce warto rozważyć, czy miejsce ładowania nie powinno być oddzielone od pozostałej części garażu przegrodami lub obudową systemową. Celem jest ograniczenie rozprzestrzeniania ognia, ochrona sąsiednich pojazdów i zapewnienie czasu na reakcję systemów bezpieczeństwa.
Co sprawdzić przy stanowiskach EV?
| Lokalizacja Czy stanowiska ładowania nie są w krytycznym miejscu ewakuacji lub przy istotnych elementach konstrukcyjnych? |
Oddymianie Czy system usuwa dym lokalnie i czy jest przewidziany scenariusz pożaru pojazdu elektrycznego? |
| Trasy kablowe Czy zasilanie i sterowanie urządzeń bezpieczeństwa są właściwie zabezpieczone? |
Konstrukcja Czy słupy, belki i stropy w tej strefie mają wymaganą nośność ogniową? |
Checklista PPOŻ dla garażu podziemnego
Tę listę warto przejść przed odbiorem, modernizacją albo zamówieniem materiałów:
| Czy konstrukcja żelbetowa ma wymaganą klasę R/REI? | Czy stropy, belki i słupy wymagają dodatkowej ochrony? |
| Czy kanały oddymiające mają właściwą klasę odporności? | Czy przewidziano kanały kablowe dla instalacji bezpieczeństwa? |
| Czy wszystkie przejścia instalacyjne są wykonane systemowo? | Czy dylatacje i szczeliny mają potwierdzone rozwiązanie PPOŻ? |
| Czy stanowiska ładowania EV zostały ujęte w scenariuszu pożarowym? | Czy dokumentacja powykonawcza odpowiada rzeczywistemu wykonaniu? |
Najczęstsze błędy przy zabezpieczeniu garażu podziemnego
| Błąd: traktowanie garażu tylko jako problemu wentylacji, bez analizy konstrukcji i przejść instalacyjnych. | Błąd: brak miejsca na kanały kablowe, obudowy i podwieszenia przewidziane w systemie. |
| Błąd: wykonywanie przejść PPOŻ na końcu budowy bez dokumentacji i dostępu montażowego. | Błąd: stosowanie przypadkowych pian, zapraw i mas bez potwierdzonej klasy EI. |
| Błąd: pominięcie tras kablowych systemów bezpieczeństwa pożarowego. | Błąd: brak analizy stanowisk ładowania samochodów elektrycznych. |
| Błąd: mieszanie elementów różnych systemów bez potwierdzenia zgodności. | Błąd: brak dokumentacji zdjęciowej i protokołów wykonania zabezpieczeń. |
Jak dobrać materiały PPOŻ do garażu?
Dobór materiałów powinien wynikać z projektu, klasy odporności ogniowej, scenariusza pożarowego i dokumentacji systemowej. Inaczej dobiera się zabezpieczenie stropu żelbetowego, inaczej kanał kablowy, inaczej przejście rur palnych, a jeszcze inaczej dylatację lub stanowisko ładowania samochodu elektrycznego.
Powiązane produkty i poradniki
FAQ - garaż podziemny i zabezpieczenia PPOŻ
Przygotowujesz garaż podziemny do odbioru PPOŻ?
Pomagamy dobrać materiały ogniochronne do konstrukcji, przejść instalacyjnych, kanałów kablowych, oddymiania i zabezpieczeń systemowych. Możemy pomóc w wycenie płyt, natrysków, mas, opasek i kompletnego zestawu materiałów pod inwestycję.
| Dobór materiałów płyty, natryski, masy, opaski, pianki |
Wsparcie wykonawcy przejścia, kanały, konstrukcja, garaże |
Wycena inwestycji rabaty przy większych zamówieniach |
Podsumowanie
Bezpieczeństwo pożarowe garażu podziemnego wymaga kompleksowego podejścia. Sama wentylacja, samo oznakowanie albo pojedyncze uszczelnienie nie wystarczą, jeżeli konstrukcja, przejścia instalacyjne, trasy kablowe i kanały oddymiające nie zostały zaplanowane jako spójny system.
W garażach z samochodami elektrycznymi i stanowiskami ładowania warto dodatkowo analizować ryzyko długotrwałego pożaru, toksycznego dymu i trudności z gaszeniem. W takich przypadkach szczególnego znaczenia nabiera bierna ochrona PPOŻ: zabezpieczenie konstrukcji, wydzielenia, kanały kablowe, oddymianie i systemowe przejścia instalacyjne.
Najlepszy moment na dobór materiałów ogniochronnych jest na etapie projektu lub przed rozpoczęciem prac instalacyjnych. Im później temat PPOŻ pojawi się na budowie, tym większe ryzyko kolizji, przeróbek i problemów przy odbiorze.
