Prostokątne kratki wentylacyjne PPOŻ stosuje się do zabezpieczania otworów wentylacyjnych w ścianach i stropach o wymaganej odporności ogniowej. Kratki ALFA FR GRILLE wyposażone są we wkład pęczniejący, który w czasie pożaru zamyka otwór, ograniczając rozprzestrzenianie się ognia, dymu i gorących gazów.
Dobór kratki zależy od wymiaru, typu przegrody oraz wymaganej klasy EI. Nie każdy wymiar występuje w każdej klasie odporności ogniowej, dlatego przed zakupem warto sprawdzić dokumentację techniczną lub skonsultować dobór z doradcą.
Kratki prostokątne PPOŻ
Kratki prostokątne PPOŻ stosuje się do zabezpieczania prostokątnych i kwadratowych otworów wentylacyjnych w ścianach oraz stropach o wymaganej odporności ogniowej. Ich zadaniem jest umożliwienie przepływu powietrza w normalnych warunkach użytkowania oraz ograniczenie rozprzestrzeniania się ognia, dymu i gorących gazów w przypadku pożaru.
Ważne przed wyborem kratki prostokątnej
Kratkę prostokątną PPOŻ należy dobrać nie tylko do wymiaru otworu, ale również do wymaganej klasy EI, typu przegrody oraz miejsca montażu. Nie każdy wymiar kratki występuje w każdej klasie odporności ogniowej.

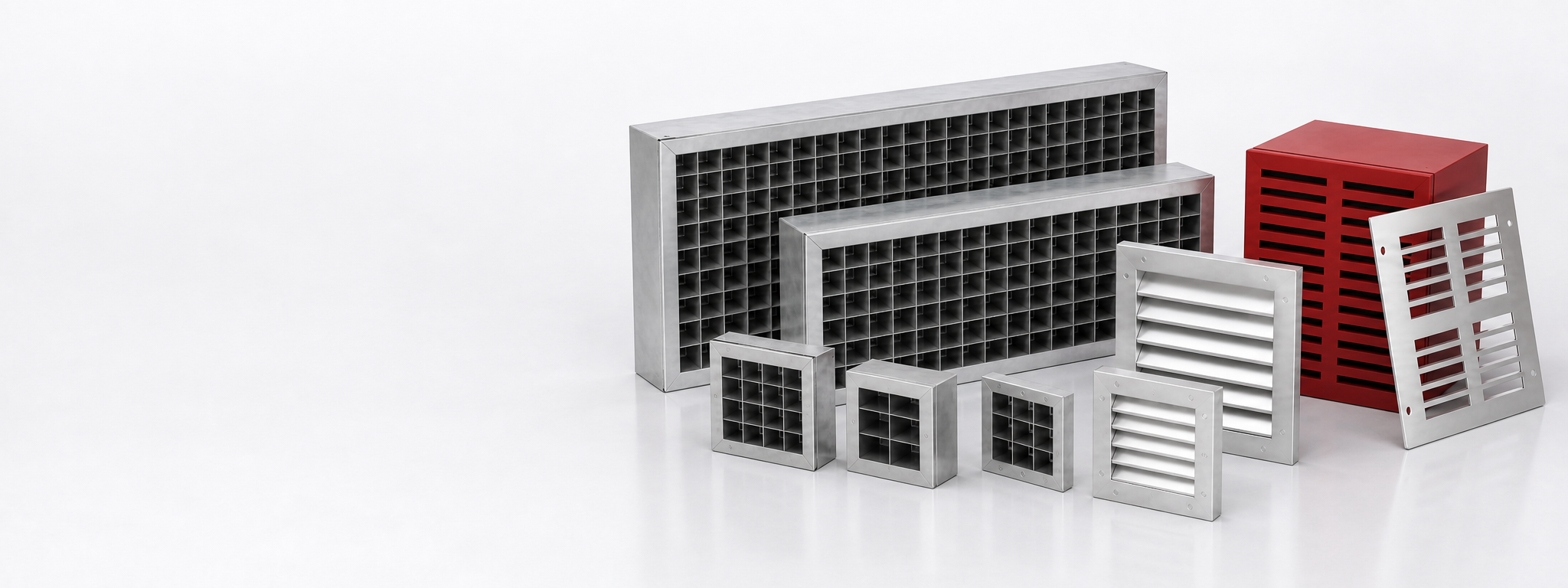

Prostokątne kratki przeciwpożarowe ALFA FR GRILLE
W tej podkategorii znajdują się prostokątne kratki wentylacyjne ALFA FR GRILLE, przeznaczone do stosowania w biernej ochronie przeciwpożarowej. Kratki wyposażone są we wkład pęczniejący, który pod wpływem wysokiej temperatury zwiększa swoją objętość i zamyka światło otworu wentylacyjnego.
Dzięki temu kratka pozwala zachować funkcję wentylacyjną przegrody w normalnych warunkach użytkowania, a w przypadku pożaru wspiera odtworzenie wymaganej odporności ogniowej ściany lub stropu.
Typy prostokątnych kratek ALFA FR GRILLE
- ALFA FR GRILLE R40A - kratka prostokątna o grubości 40 mm, stosowana w klasie EI60.
- ALFA FR GRILLE R40B - kratka prostokątna o grubości 40 mm, stosowana w klasie EI120 dla wymiarów do 300 × 300 mm.
- ALFA FR GRILLE R80 - kratka prostokątna o grubości 80 mm, przeznaczona do wyższych klas odporności ogniowej, zależnie od wymiaru i miejsca montażu.
Jak szybko dobrać prostokątną kratkę?
Najpierw określ wymiar otworu, następnie sprawdź wymaganą klasę odporności ogniowej i miejsce montażu. Dopiero na tej podstawie wybierz typ kratki.
- EI60: ALFA FR GRILLE R40A,
- EI120: ALFA FR GRILLE R40B, ale tylko do 300 × 300 mm,
- wyższe klasy EI: ALFA FR GRILLE R80, zgodnie z tabelą zastosowania,
- większe wymiary: zawsze sprawdź zakres klasyfikacji w dokumentacji.
Klasy odporności ogniowej kratek prostokątnych
Klasa odporności ogniowej kratki prostokątnej zależy od typu produktu, wymiaru oraz miejsca montażu. Poniższe zestawienie pokazuje uproszczony podział na podstawie dokumentacji technicznej ALFA FR GRILLE.
| Typ kratki |
Zakres wymiarów |
Grubość |
Klasa odporności ogniowej |
Zastosowanie |
| ALFA FR GRILLE R40A |
100 × 100 – 600 × 600 mm |
40 mm |
EI60 |
ściana i strop |
| ALFA FR GRILLE R40B |
100 × 100 – 300 × 300 mm |
40 mm |
EI120 |
ściana i strop |
| ALFA FR GRILLE R80 |
100 × 100 – 300 × 300 mm |
80 mm |
EI240 |
ściana |
| ALFA FR GRILLE R80 |
100 × 100 – 300 × 300 mm |
80 mm |
EI180 |
strop |
| ALFA FR GRILLE R80 |
301 × 301 – 600 × 600 mm |
80 mm |
EI90 |
strop |
Uwaga na wymiar 400 × 400 mm i większe
Kratka ALFA FR GRILLE R40B EI120 występuje wyłącznie do wymiaru 300 × 300 mm. Dla wymiarów takich jak 400 × 400 mm nie należy przyjmować klasy EI120 bez sprawdzenia dokumentacji. Dla większych wymiarów należy dobrać odpowiedni typ kratki zgodnie z tabelą klasyfikacji.
Gdzie stosuje się prostokątne kratki PPOŻ?
- w ścianach przeciwpożarowych,
- w stropach sztywnych,
- w pomieszczeniach technicznych,
- w obiektach magazynowych i przemysłowych,
- w budynkach usługowych i handlowych,
- w otworach wentylacyjnych pomiędzy strefami pożarowymi.
Montaż prostokątnych kratek przeciwpożarowych
Prostokątne kratki wentylacyjne PPOŻ należy montować zgodnie z dokumentacją techniczną producenta. W przypadku systemu ALFA FR GRILLE wymagane jest dobranie kratki do wielkości otworu, osadzenie jej w przegrodzie oraz uszczelnienie przy użyciu odpowiedniej masy ogniochronnej, np. ALFA FR MASTIC.
Ściana lub strop powinny spełniać wymagania określone w dokumentacji systemu. W karcie technicznej wskazano stosowanie w przegrodach sztywnych o grubości co najmniej 150 mm. W zależności od rozwiązania stosuje się również osłony maskujące lub inne akcesoria montażowe.
Najczęstsze zastosowania
- zabezpieczanie prostokątnych otworów wentylacyjnych,
- zachowanie przepływu powietrza przez przegrodę PPOŻ,
- odtworzenie odporności ogniowej ściany lub stropu,
- zabezpieczanie otworów w pomieszczeniach technicznych,
- przygotowanie przegród do odbiorów przeciwpożarowych.
FAQ - kratki prostokątne PPOŻ
Czym różni się R40A od R40B?
R40A to kratka prostokątna o grubości 40 mm stosowana w klasie EI60 w ścianie i stropie. R40B również ma grubość 40 mm, ale zgodnie z dokumentacją występuje jako rozwiązanie EI120 dla wymiarów od 100 × 100 do 300 × 300 mm.
Czy kratka 400 × 400 mm może mieć EI120?
Dla systemu ALFA FR GRILLE R40B klasa EI120 dotyczy wymiarów do 300 × 300 mm. Wymiar 400 × 400 mm nie powinien być sprzedawany jako R40B EI120 bez innej, potwierdzonej dokumentacji technicznej.
Kiedy wybrać kratkę R80?
Kratkę R80 wybiera się wtedy, gdy wymagana jest wyższa klasa odporności ogniowej. Należy jednak sprawdzić, czy dana klasa dotyczy ściany czy stropu oraz jakiego zakresu wymiarów.
Czym uszczelnić kratkę w otworze?
Do uszczelnienia kratki w przegrodzie stosuje się masę ogniochronną, np. ALFA FR MASTIC, zgodnie z instrukcją montażu i dokumentacją producenta.
Czy pomagacie dobrać kratkę do projektu?
Tak. Możesz przesłać wymagany wymiar otworu, klasę odporności ogniowej oraz informację, czy kratka będzie montowana w ścianie czy w stropie. Pomożemy dobrać odpowiedni wariant.
