Płyta ogniochronna do wentylacji i szachtów
PROMATECT-L500 - płyta ogniochronna do kanałów wentylacyjnych, oddymiających i szachtów EI30-EI120

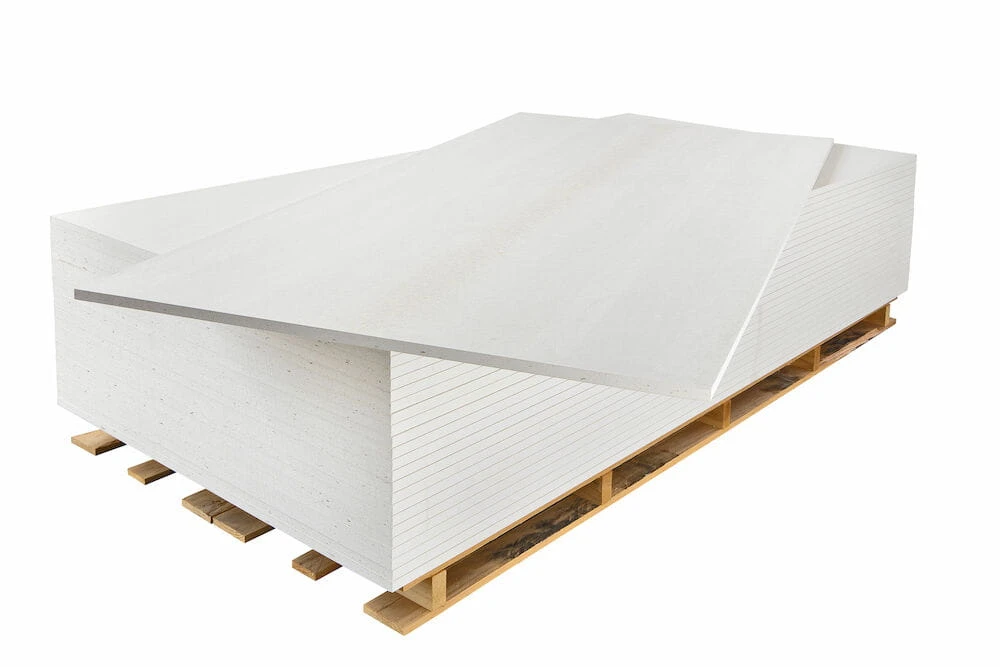

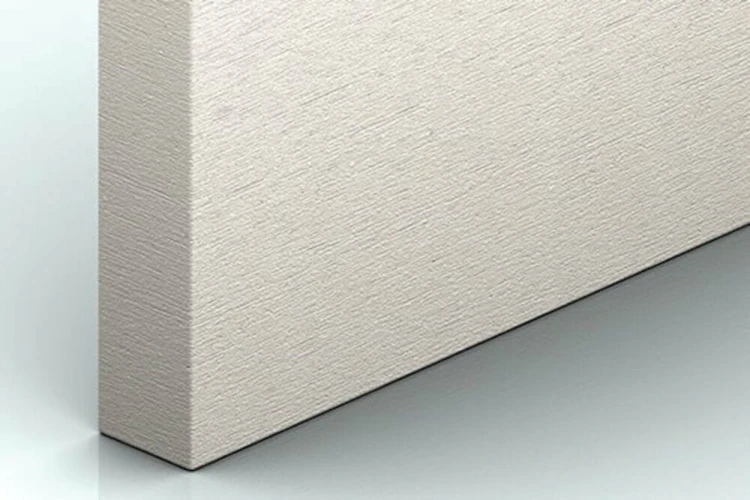

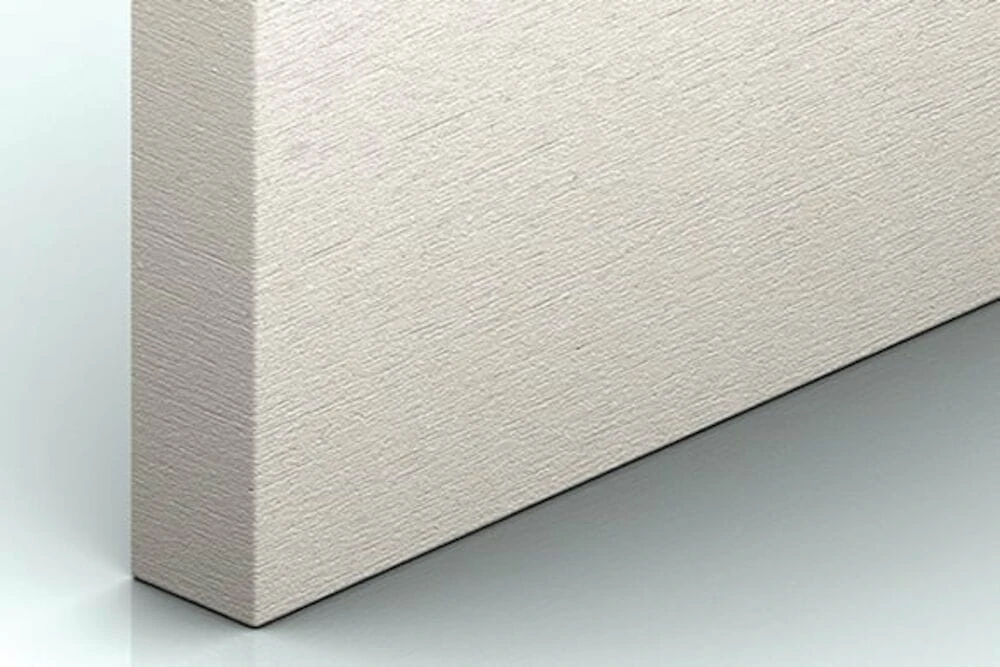

PROMATECT-L500 to lekka, niepalna płyta ogniochronna Promat klasy A1, przeznaczona przede wszystkim do wykonywania kanałów wentylacyjnych, kanałów oddymiających, szachtów technicznych oraz obudów instalacyjnych w systemach odporności ogniowej EI30-EI120.
Płyta jest często wybierana tam, gdzie ważna jest niska masa zabudowy, stabilność systemu, odporność ogniowa i możliwość udokumentowania rozwiązania przy odbiorze PPOŻ. Może być stosowana również w wybranych rozwiązaniach kanałów kablowych i tras instalacyjnych, jeżeli przewiduje to dokumentacja Promat.
Ważne przed doborem PROMATECT-L500
PROMATECT-L500 nie dobiera się wyłącznie po grubości płyty. Trzeba sprawdzić typ kanału, wymaganą klasę EI, kierunek działania ognia, przekrój kanału, sposób podwieszenia, przejścia przez ściany i stropy, rewizje, warunki montażu oraz dokumentację systemową Promat.
Do czego stosuje się PROMATECT-L500?
| Zastosowanie |
Kiedy wybrać PROMATECT-L500 |
| Kanały wentylacyjne |
Do wykonywania samonośnych kanałów wentylacyjnych, które muszą zachować odporność ogniową zgodnie z projektem i dokumentacją systemową. |
| Kanały oddymiające |
Do kanałów oddymiających, gdzie liczy się szczelność, odporność ogniowa, właściwe podwieszenia i zgodność z rozwiązaniem Promat. |
| Szachty instalacyjne |
Do obudowy pionów, przestrzeni technicznych i instalacji prowadzonych przez kondygnacje, gdy wymagana jest klasa EI i zachowanie wydzielenia PPOŻ. |
| Obudowy instalacyjne |
Do lekkich zabudów technicznych, tras instalacyjnych i obudów, gdzie znaczenie ma niska masa oraz odporność ogniowa systemu. |
| Kanały kablowe EI120 |
Do wybranych obudów tras kablowych i instalacji bezpieczeństwa, jeśli dokumentacja przewiduje zastosowanie PROMATECT-L500. |
Najważniejsze parametry techniczne
| Produkt |
PROMATECT-L500 |
| Typ materiału |
lekka płyta ogniochronna silikatowo-cementowa / krzemianowo-wapniowa |
| Format standardowy |
1200 x 2500 mm |
| Typowe grubości |
20-50 mm, zależnie od rozwiązania i wymaganej klasy odporności ogniowej |
| Gęstość |
ok. 500 kg/m3 |
| Przewodność cieplna |
ok. 0,094 W/mK |
| Reakcja na ogień |
A1 - materiał niepalny |
| Typowe klasy w systemach |
EI30, EI60, EI90, EI120 - zależnie od zastosowania i dokumentacji systemowej |
Jak dobrać PROMATECT-L500 do kanału lub szachtu?
Dobór płyty PROMATECT-L500 zależy od rodzaju kanału lub obudowy, wymaganej klasy EI, przekroju, długości trasy, sposobu podwieszenia oraz przejść przez przegrody. Kanał lub szacht wykonany z płyt ogniochronnych jest elementem systemu biernej ochrony przeciwpożarowej, a nie zwykłą zabudową techniczną.
| Co sprawdzić? |
Dlaczego to ważne? |
| Typ kanału lub obudowy |
Inaczej dobiera się kanał wentylacyjny, kanał oddymiający, szacht instalacyjny, obudowę techniczną i kanał kablowy. |
| Wymagana klasa EI |
EI30, EI60, EI90 i EI120 mogą wymagać różnych grubości, detali i sposobu wykonania. |
| Kierunek działania ognia |
Kanał może wymagać odporności na ogień od zewnątrz, od wewnątrz albo w obu kierunkach. |
| Podwieszenia i przejścia |
Znaczenie mają pręty gwintowane, szyny montażowe, rozstaw podpór, przejścia przez ściany i stropy oraz rewizje. |
| Dostęp serwisowy |
W szachtach i kanałach technicznych trzeba przewidzieć rewizje, dojście do instalacji oraz możliwość późniejszej kontroli. |
PROMATECT-L500 w wentylacji i oddymianiu
W instalacjach wentylacyjnych i oddymiających PROMATECT-L500 stosuje się tam, gdzie kanał musi zachować wymaganą odporność ogniową oraz szczelność przez określony czas. Znaczenie ma nie tylko sama płyta, ale cały układ: połączenia płyt, podwieszenia, przejścia przez przegrody, rewizje oraz uszczelnienia.
To szczególnie ważne w budynkach użyteczności publicznej, obiektach handlowych, halach, magazynach, garażach, szpitalach i budynkach, w których instalacje wentylacyjne lub oddymiające są elementem bezpieczeństwa pożarowego.
PROMATECT-L500 w szachtach instalacyjnych
Szachty instalacyjne wymagają szczególnej uwagi, ponieważ często prowadzone są przez kilka kondygnacji i zawierają przewody, rury, kanały oraz inne instalacje techniczne. Obudowa szachtu powinna ograniczać rozprzestrzenianie się ognia i dymu między strefami pożarowymi.
PROMATECT-L500 może być stosowany w wybranych rozwiązaniach obudów instalacyjnych i szachtów, jeżeli przewiduje to dokumentacja systemowa. Przy doborze trzeba sprawdzić klasę EI, rodzaj instalacji w szachcie, układ płyt, przejścia przez przegrody oraz możliwość wykonania rewizji.
PROMATECT-L500 a kanały kablowe EI120
PROMATECT-L500 jest często wybierany także do obudowy tras kablowych i wykonywania kanałów kablowych EI120. Takie rozwiązania stosuje się m.in. dla instalacji bezpieczeństwa pożarowego, zasilania awaryjnego, oświetlenia ewakuacyjnego, systemów oddymiania i instalacji sterujących.
Przy kanałach kablowych szczególnie ważne jest zaplanowanie obudowy przed zakończeniem prac instalacyjnych. Zbyt mało miejsca na płytę, podwieszenia i przejścia przez przegrody może utrudnić wykonanie systemu pod odbiór PPOŻ.
Najczęstsze błędy przy kanałach i szachtach z PROMATECT-L500
| X Dobór płyty bez sprawdzenia klasy EI i dokumentacji systemowej. |
X Brak miejsca na wymaganą grubość płyt, podwieszenia i połączenia. |
| X Pominięcie przejść kanału przez ściany i stropy. |
X Wykonanie szachtu bez zaplanowanych rewizji i dostępu serwisowego. |
| X Zamiana materiałów lub łączników bez potwierdzenia zgodności systemowej. |
X Brak dokumentacji powykonawczej potrzebnej przy odbiorze PPOŻ. |
Potrzebujesz dobrać PROMATECT-L500 do wentylacji, oddymiania lub szachtu?
Pomagamy dobrać płyty Promat do kanałów wentylacyjnych, oddymiających, szachtów instalacyjnych i obudów technicznych. Możemy pomóc sprawdzić grubości, ilości materiału, podwieszenia i rozwiązanie pod odbiór PPOŻ.
Napisz: fkprobud@gmail.com Zadzwoń: 730 100 441
Powiązane poradniki i produkty
FAQ - PROMATECT-L500
Do czego służy PROMATECT-L500?
PROMATECT-L500 służy do wykonywania systemowych kanałów wentylacyjnych, oddymiających, szachtów instalacyjnych, obudów technicznych oraz wybranych kanałów kablowych w klasach EI.
Czy PROMATECT-L500 nadaje się do szachtów instalacyjnych?
Tak, może być stosowany w wybranych rozwiązaniach szachtów i obudów instalacyjnych, jeśli przewiduje to dokumentacja systemowa Promat.
Czy PROMATECT-L500 stosuje się do kanałów oddymiających?
Tak, PROMATECT-L500 jest stosowany w rozwiązaniach kanałów oddymiających, gdzie wymagana jest odporność ogniowa i szczelność systemu.
Jakie grubości ma PROMATECT-L500?
W rozwiązaniach stosuje się różne grubości, typowo w zakresie 20-52 mm, zależnie od wymaganej klasy EI i zastosowania.
Czym różni się PROMATECT-L500 od PROMATECT-H?
PROMATECT-L500 jest lżejszy i częściej wybierany do kanałów, wentylacji, oddymiania i szachtów, natomiast PROMATECT-H jest płytą bardziej uniwersalną do wielu zabezpieczeń PPOŻ.
