Przejścia kablowe PPOŻ

Przejścia kablowe PPOŻ to zabezpieczenia ogniochronne stosowane w miejscach, gdzie kable, wiązki kabli, przewody elektryczne lub peszle przechodzą przez ściany i stropy oddzielenia przeciwpożarowego.

W tej kategorii znajdziesz masy, zaprawy, powłoki, płyty, pianki i systemy miękkich przejść do zabezpieczania kabli oraz tras kablowych. Produkty dobieraj według rodzaju kabli, wielkości otworu, typu przegrody i wymaganej klasy odporności ogniowej.

Zabezpieczenie przejść kablowych PPOŻ

Przejścia kablowe PPOŻ wykonuje się w miejscach, gdzie instalacje elektryczne, teletechniczne, sterujące lub zasilające przechodzą przez ściany i stropy przeciwpożarowe. Niezabezpieczony otwór wokół kabli może umożliwić rozprzestrzenianie się ognia, dymu i gorących gazów pomiędzy strefami pożarowymi.

Prawidłowe zabezpieczenie przejścia kablowego ma za zadanie odtworzyć odporność ogniową przegrody. W praktyce stosuje się masy ogniochronne, zaprawy, powłoki, płyty, pianki, bloczki oraz miękkie przejścia instalacyjne wykonane z twardej wełny mineralnej i masy ogniochronnej.

Jak wygląda typowe zabezpieczenie kabli?

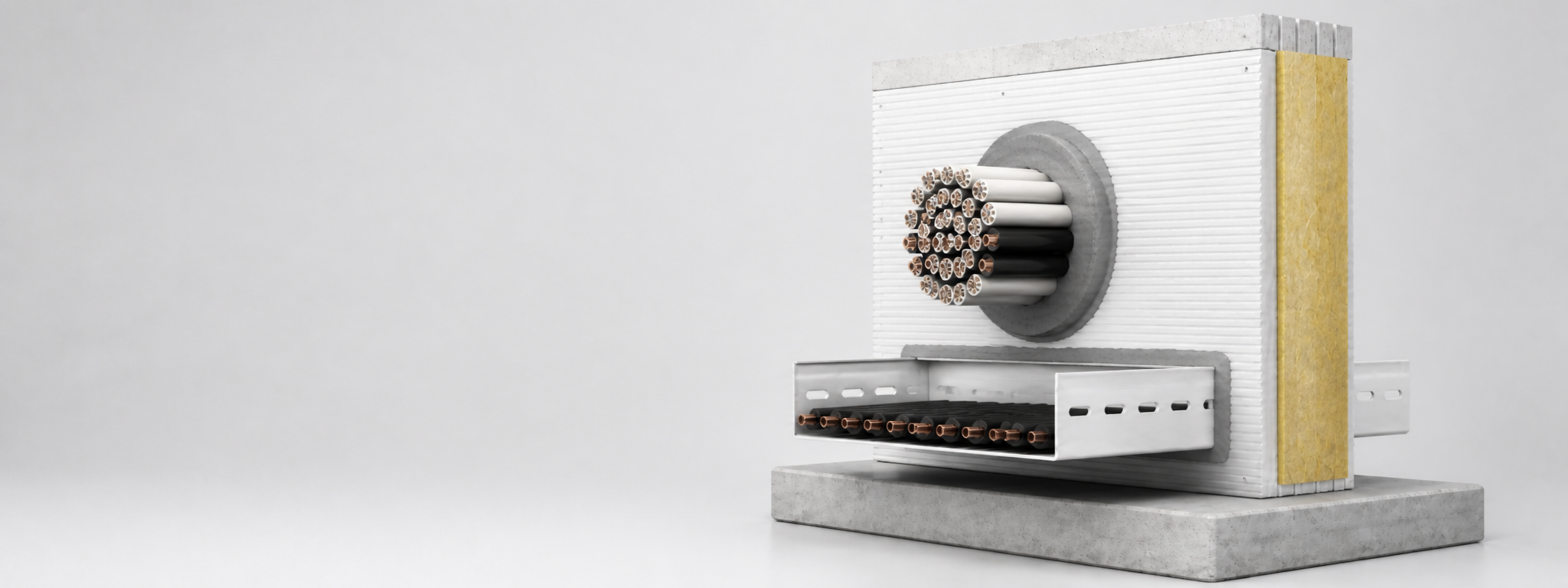

W wielu rozwiązaniach przejście kablowe zabezpiecza się przez wypełnienie otworu twardą wełną mineralną, zaprawą, płytą ogniochronną, bloczkami albo pianką, a następnie doszczelnienie powierzchni masą lub powłoką ogniochronną. Dobór zależy od wielkości otworu, liczby kabli i tego, czy instalacja ma być łatwa do późniejszej modyfikacji.

• Masa ogniochronna - do uszczelniania kabli, wiązek kablowych i mniejszych szczelin.
• Twarda wełna mineralna - wypełnienie miękkiego przejścia kablowego.
• PROMASTOP-CC - masa ogniochronna stosowana z wełną mineralną w systemach miękkich przejść.
• Zaprawa ogniochronna - do większych otworów i przepustów kablowych wymagających trwałego wypełnienia.
• Pianka, bloczki lub płyty - do wybranych przejść kablowych, szczególnie tam, gdzie ważna jest szybka aplikacja lub możliwość późniejszej rozbudowy.

Jakie produkty stosuje się do przejść kablowych?

• Masy ogniochronne - do kabli pojedynczych, wiązek kablowych, peszli i doszczelnień.
• Powłoki i masy do miękkich przejść - stosowane z twardą wełną mineralną.
• Zaprawy ogniochronne - do wypełniania większych przepustów kablowych.
• Płyty ogniochronne - do systemów płytowo-masowych i większych otworów.
• Pianki i bloczki ogniochronne - do przejść, które mogą wymagać późniejszej modyfikacji instalacji.
• Akcesoria montażowe - oznaczenia, etykiety i materiały pomocnicze do odbioru zabezpieczenia PPOŻ.

Produkty Promat do przejść kablowych

W systemach Promat do zabezpieczania kabli stosuje się masy, zaprawy, powłoki, pianki oraz rozwiązania z wełną mineralną. Dobór produktu zależy od tego, czy zabezpieczany jest pojedynczy kabel, wiązka kabli, kable w peszlach, większy otwór czy przejście kombinowane.

• PROMASEAL-A - elastyczna masa ogniochronna stosowana m.in. przy przejściach pojedynczych kabli oraz doszczelnieniach.
• PROMASEAL-AG - masa ogniochronna do zabezpieczania kabli, wiązek kabli i kabli prowadzonych w peszlach.
• PROMASTOP-CC - masa ogniochronna do miękkich przejść kablowych, stosowana najczęściej z twardą wełną mineralną.
• PROMASTOP-M - zaprawa ogniochronna do przejść kablowych i większych otworów instalacyjnych.

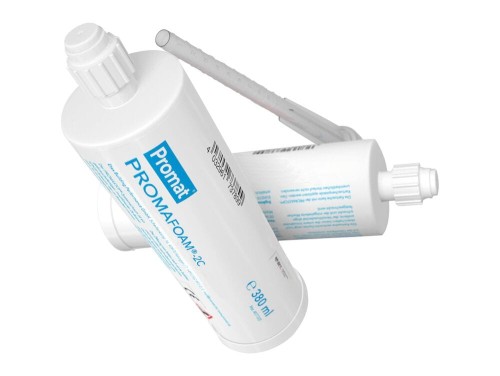

• PROMAFOAM-2C - pianka ogniochronna do wybranych przejść instalacyjnych i przepustów kombinowanych.
• PROMASTOP-W - opaska pęczniejąca stosowana w wybranych rozwiązaniach dla grup kabli prowadzonych w peszlach.
• PROMASTOP-FC MD - kołnierz stosowany w wybranych systemach uszczelnień kabli oraz kabli w peszlach.

Produkty Alfaseal do przejść kablowych

Systemy Alfaseal do przejść kablowych obejmują masy, zaprawy, płyty, pianki, bloczki i materiały uszczelniające. Sprawdzają się zarówno przy pojedynczych kablach, jak i większych przepustach instalacyjnych.

• ALFA FR MASTIC - uszczelniająca masa ogniochronna do szczelin i przejść instalacyjnych.
• INTU FR GRAPHITE - pęczniejąca masa ogniochronna do przejść instalacyjnych i doszczelnień.
• INTU FR MORTAR - zaprawa ogniochronna do przepustów i większych otworów.
• ALFA FR COAT A - ablacyjna powłoka ogniochronna do systemów przejść instalacyjnych.
• ALFA FR BOARD A - płyta ogniochronna do systemów przejść instalacyjnych.
• INTU FR UNIBOARD - płyta ogniochronna do zabezpieczania przepustów i przejść instalacyjnych.
• INTU FR FOAM 2K - pianka ogniochronna do zabezpieczania przejść instalacyjnych.
• INTU FR BRICK - bloczek ogniochronny do przepustów, które mogą wymagać późniejszej rozbudowy lub modyfikacji.

Lista produktów ma charakter pomocniczy. Ostateczny dobór zabezpieczenia powinien wynikać z dokumentacji technicznej producenta, typu kabli, wielkości otworu, rodzaju przegrody, sposobu montażu oraz wymaganej klasy odporności ogniowej.

Gdzie stosuje się przejścia kablowe PPOŻ?

• przejścia kabli elektrycznych przez ściany i stropy,
• wiązki kablowe i trasy kablowe,
• kable teletechniczne, sterujące i zasilające,
• kable prowadzone w peszlach i rurach osłonowych,
• rozdzielnie, serwerownie i pomieszczenia techniczne,
• budynki mieszkalne, biurowe, przemysłowe i użyteczności publicznej,
• modernizacje i odbiory zabezpieczeń PPOŻ w budynkach.

Dobór systemu do kabli

Dobór zabezpieczenia przejścia kablowego powinien być zgodny z dokumentacją techniczną producenta oraz projektem ochrony przeciwpożarowej. Znaczenie mają m.in. liczba kabli, średnice przewodów, typ kabli, obecność peszli, wielkość otworu, rodzaj ściany lub stropu oraz wymagana klasa odporności ogniowej.

W przypadku przejść kablowych szczególnie ważna jest możliwość późniejszej kontroli i ewentualnej rozbudowy instalacji. Dlatego przy większych przepustach warto dobrać system, który pozwala na bezpieczne uszczelnienie kabli, a jednocześnie umożliwia serwis lub dołożenie przewodów zgodnie z dokumentacją.

FAQ - przejścia kablowe PPOŻ

Czym jest przejście kablowe PPOŻ?

Przejście kablowe PPOŻ to miejsce, w którym kabel, wiązka kabli lub przewody w peszlach przechodzą przez ścianę albo strop przeciwpożarowy i są zabezpieczone systemem ogniochronnym.

Czym zabezpiecza się przejścia kablowe?

Przejścia kablowe zabezpiecza się m.in. masami ogniochronnymi, zaprawami, powłokami, twardą wełną mineralną, płytami, piankami oraz bloczkami ogniochronnymi. Dobór zależy od wielkości otworu i rodzaju instalacji.

Co stosuje się do miękkich przejść kablowych?

Do miękkich przejść kablowych często stosuje się twardą wełnę mineralną oraz masę ogniochronną, np. PROMASTOP-CC. Taki układ pozwala uszczelnić większy otwór wokół kabli i odtworzyć odporność ogniową przegrody.

Czy kable w peszlach wymagają osobnego zabezpieczenia?

Tak, kable prowadzone w peszlach mogą wymagać innego rozwiązania niż pojedyncze przewody bez osłony. Dobór należy sprawdzić w dokumentacji technicznej systemu ogniochronnego.

Czy jedno zabezpieczenie pasuje do wszystkich kabli?

Nie. Produkt należy dobrać do liczby kabli, średnicy przewodów, wielkości otworu, typu przegrody oraz wymaganej klasy odporności ogniowej.

Jak zabezpieczyć większy przepust kablowy?

Większe przepusty kablowe zabezpiecza się zwykle systemowo: zaprawą, płytami, twardą wełną mineralną z masą ogniochronną, pianką lub bloczkami. Wybór zależy od wymagań montażowych i możliwości późniejszej rozbudowy instalacji.
