Płyty ogniochronne do kanałów kablowych i technicznych
Płyty ogniochronne Promat stosuje się do wykonywania kanałów kablowych, kanałów technicznych oraz obudów tras instalacyjnych wymagających odporności ogniowej. Rozwiązania te stosuje się m.in. do ochrony kabli, przewodów, instalacji bezpieczeństwa pożarowego, tras zasilających oraz obudów technicznych prowadzonych przez budynek.
W dokumentacji systemowej Promat występują rozwiązania dla kanałów kablowych z wymaganiem zachowania funkcji instalacji, kanałów i obudów kablowych bez takiego wymagania oraz kanałów technicznych. Dobór płyty i sposobu wykonania powinien zawsze wynikać z dokumentacji technicznej danego systemu.
Ważne przed doborem płyt do kanału kablowego
Nie każdy kanał kablowy pełni tę samą funkcję. Przed doborem płyt trzeba ustalić, czy projekt wymaga zachowania funkcji instalacji w czasie pożaru, czy chodzi o obudowę kabli bez takiego wymagania, czy o kanał techniczny. Od tego zależy właściwy system, typ płyty, detale montażowe i sposób wykonania.
Kanały kablowe z zachowaniem funkcji instalacji
W części projektów kanał kablowy ma chronić przewody, które muszą zachować funkcję w czasie pożaru. Dotyczy to m.in. instalacji zasilających i sterujących urządzenia bezpieczeństwa pożarowego, systemów oddymiania, wentylacji pożarowej, oświetlenia awaryjnego oraz innych instalacji wskazanych w projekcie.
Jeżeli wymagane jest zachowanie przesyłu energii lub funkcji instalacji przez określony czas, kanał musi być dobrany jako kompletne rozwiązanie systemowe. Znaczenie ma nie tylko płyta, ale również przekrój kanału, sposób podwieszenia, połączenia płyt, mocowania, przejścia przez przegrody oraz detale montażowe.
Kanały kablowe bez wymogu zachowania funkcji
W innych przypadkach kanał kablowy lub obudowa trasy kablowej ma przede wszystkim ograniczać oddziaływanie ognia na instalację albo wydzielać trasę kablową od otoczenia. Takie rozwiązanie również musi być wykonane zgodnie z dokumentacją systemową, ale wymagania mogą różnić się od kanałów przeznaczonych do zachowania funkcji instalacji.
Dlatego przed zamówieniem płyt trzeba sprawdzić, jakiego typu kanału wymaga projekt i jaka klasa odporności ogniowej została wskazana w dokumentacji.

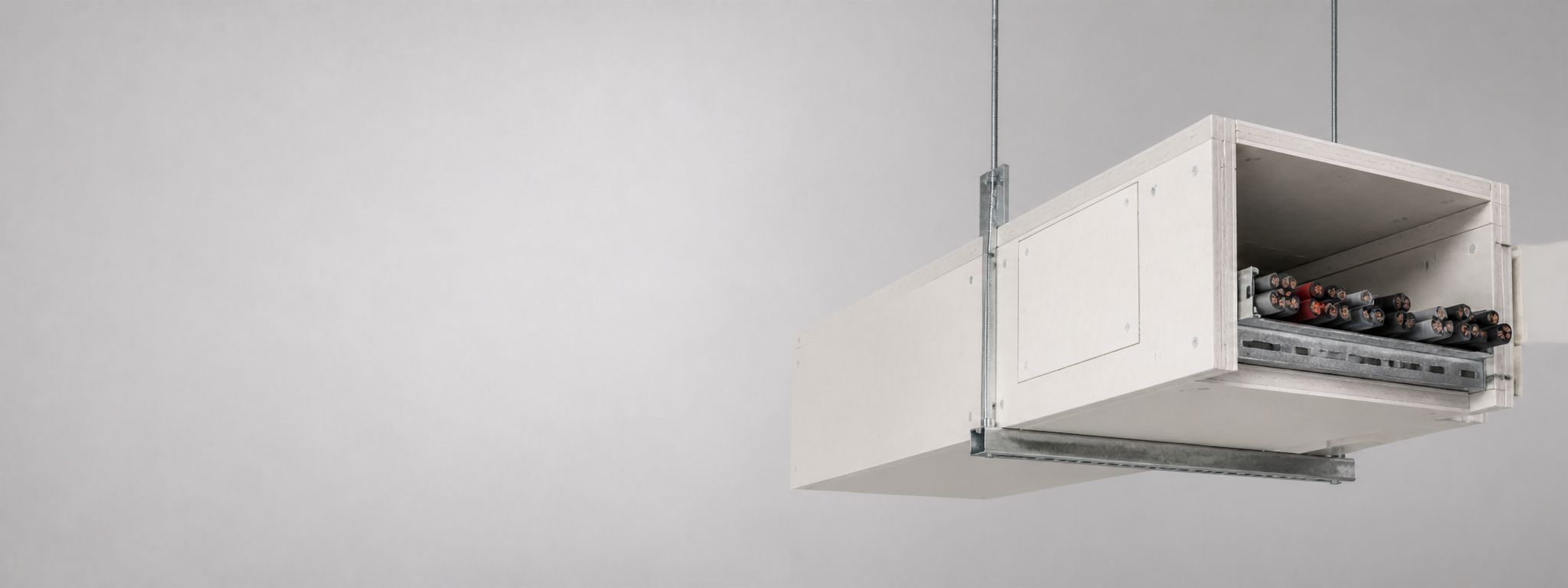

Kanały techniczne z płyt ogniochronnych
Płyty ogniochronne Promat stosuje się także do wykonywania kanałów technicznych i obudów instalacyjnych. Takie rozwiązania mogą służyć do prowadzenia lub zabezpieczania instalacji technicznych w budynku, szczególnie tam, gdzie wymagane jest oddzielenie pożarowe albo określona klasa odporności ogniowej zabudowy.
Kanały techniczne z płyt ogniochronnych dobiera się według dokumentacji systemu, wymiarów zabudowy, przebiegu instalacji, wymaganej klasy odporności ogniowej i warunków montażu.
Jakie płyty Promat stosuje się do kanałów kablowych?
W rozwiązaniach Promat do kanałów kablowych i technicznych stosuje się wybrane płyty ogniochronne wskazane w dokumentacji technicznej. Dobór konkretnej płyty zależy od typu kanału, wymaganej klasy odporności ogniowej, wymiarów, układu montażowego i przeznaczenia instalacji.
- PROMATECT-L500 - płyta stosowana w wybranych rozwiązaniach kanałów kablowych, kanałów technicznych i obudów instalacyjnych.
- PROMATECT-L - płyta stosowana w wybranych systemach ogniochronnych Promat.
- PROMATECT-H - płyta stosowana w wybranych rozwiązaniach obudów i zabezpieczeń ogniochronnych.
Na co zwrócić uwagę przy kanałach kablowych?
- czy kanał ma zachować funkcję instalacji w czasie pożaru,
- czy kanał jest obudową kabli bez wymogu podtrzymania funkcji,
- czy projekt dotyczy kanału technicznego lub obudowy instalacyjnej,
- jaka klasa odporności ogniowej jest wymagana,
- jaki jest przekrój kanału i długość trasy,
- jak będzie wykonane podwieszenie lub mocowanie,
- czy występują przejścia przez ściany i stropy,
- czy potrzebne są rewizje, kratki wentylacyjne lub inne detale systemowe.
Co trzeba znać przed wyceną?
- typ rozwiązania: kanał z zachowaniem funkcji, kanał bez wymogu zachowania funkcji albo kanał techniczny,
- wymaganą klasę odporności ogniowej, np. EI30, EI60, EI90, EI120 lub inną wskazaną w projekcie,
- wymiary kanału lub planowany przekrój obudowy,
- długość trasy kablowej lub technicznej,
- rodzaj instalacji prowadzonej w kanale,
- sposób montażu: kanał poziomy, pionowy, podwieszany lub przyścienny,
- informację o rewizjach, przejściach przez ściany i stropy,
- miejsce dostawy i przewidywany termin realizacji.
Jak dobrać płytę do kanału kablowego?
Najpierw ustal, czy kanał ma zachować funkcję instalacji w czasie pożaru, czy jest obudową kabli bez takiego wymagania, czy dotyczy kanału technicznego. Następnie sprawdź wymaganą klasę odporności ogniowej, wymiary kanału, przebieg trasy i dokumentację systemową Promat.
Najczęstsze zastosowania
- kanały kablowe z płyt ogniochronnych,
- kanały kablowe z zachowaniem funkcji instalacji,
- obudowy tras kablowych bez wymogu zachowania funkcji,
- kanały techniczne z płyt ogniochronnych,
- zabezpieczenie kabli zasilających urządzenia bezpieczeństwa pożarowego,
- zabezpieczenie przewodów instalacji oddymiania i wentylacji pożarowej,
- zabezpieczenie przewodów oświetlenia awaryjnego i ewakuacyjnego,
- obudowy instalacji prowadzonych przez strefy pożarowe,
- modernizacje tras kablowych i technicznych wymagających ochrony ogniowej.
FAQ - płyty ogniochronne do kanałów kablowych
Do czego służą płyty ogniochronne do kanałów kablowych?
Służą do wykonywania kanałów kablowych, kanałów technicznych i obudów tras instalacyjnych, które mają spełniać wymagania odporności ogniowej zgodnie z dokumentacją techniczną systemu.
Czym różni się kanał kablowy z zachowaniem funkcji od zwykłej obudowy kabli?
Kanał z zachowaniem funkcji dotyczy instalacji, które mają pracować przez określony czas w czasie pożaru. Zwykła obudowa kabli może mieć inne zadanie, np. ograniczenie oddziaływania ognia lub wydzielenie trasy kablowej. Dobór zależy od projektu i dokumentacji systemu.
Czym są kanały techniczne z płyt ogniochronnych?
Kanały techniczne to obudowy lub zabudowy instalacyjne wykonywane z płyt ogniochronnych, stosowane tam, gdzie wymagane jest oddzielenie pożarowe albo określona klasa odporności ogniowej.
Jakie płyty Promat stosuje się do kanałów kablowych?
W wybranych rozwiązaniach stosuje się m.in. płyty PROMATECT-L500, PROMATECT-L oraz PROMATECT-H. Konkretny dobór zależy od dokumentacji technicznej danego systemu.
Czy każdy kanał kablowy z płyt PROMATECT zapewnia zachowanie funkcji instalacji?
Nie. Zachowanie funkcji instalacji zależy od konkretnego rozwiązania systemowego, klasy wymaganej w projekcie, sposobu montażu i detali wykonania. Nie można tego przyjąć tylko na podstawie nazwy płyty.
Czy wystarczy znać grubość płyty?
Nie. Do prawidłowego doboru potrzebna jest wymagana klasa odporności ogniowej, typ kanału, przekrój, długość trasy, sposób montażu i dokumentacja system
