Przepusty kombinowane PPOŻ

Przepusty kombinowane PPOŻ to zabezpieczenia ogniochronne stosowane w miejscach, gdzie przez jeden otwór w ścianie lub stropie przechodzą różne instalacje, np. kable, wiązki kablowe, peszle, rury palne, rury niepalne albo instalacje mieszane.

W tej kategorii znajdziesz systemy do zabezpieczania przejść mieszanych, w tym masy, zaprawy, powłoki, płyty, pianki, bloczki, wełnę mineralną oraz elementy pęczniejące. Produkty dobieraj według rodzaju instalacji, wielkości otworu, typu przegrody i wymaganej klasy odporności ogniowej.

Zabezpieczenie przepustów kombinowanych PPOŻ

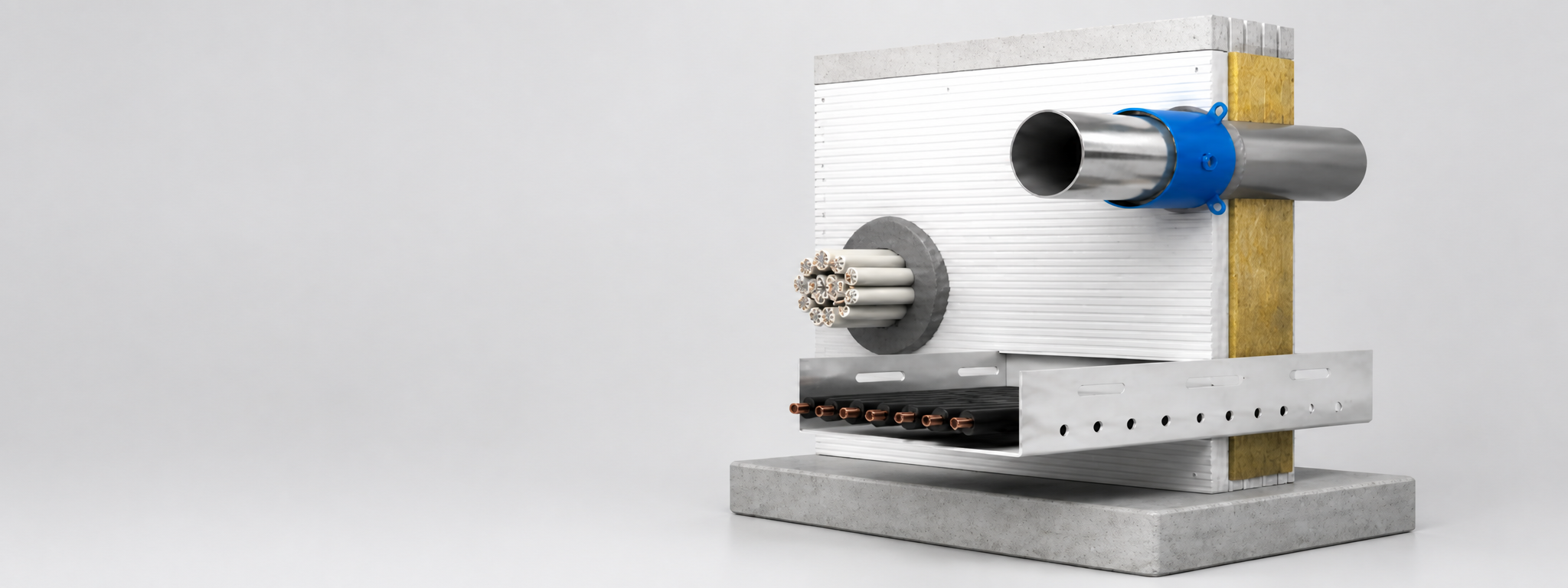

Przepusty kombinowane PPOŻ wykonuje się w miejscach, gdzie przez jeden otwór w przegrodzie przeciwpożarowej przechodzi więcej niż jeden rodzaj instalacji. Mogą to być kable, wiązki kablowe, przewody w peszlach, rury z tworzyw sztucznych, rury metalowe, rury w izolacji oraz inne instalacje techniczne prowadzone razem przez ścianę lub strop.

Prawidłowe zabezpieczenie przepustu kombinowanego ma za zadanie odtworzyć odporność ogniową przegrody i ograniczyć rozprzestrzenianie się ognia, dymu oraz gorących gazów pomiędzy strefami pożarowymi. W praktyce stosuje się rozwiązania systemowe: masy ogniochronne, zaprawy, płyty, pianki, bloczki, twardą wełnę mineralną oraz opaski lub kołnierze dla rur palnych.

Jak wygląda typowe zabezpieczenie przepustu kombinowanego?

W przepuście kombinowanym najczęściej stosuje się wypełnienie otworu twardą wełną mineralną, zaprawą, płytą ogniochronną, pianką lub bloczkami, a następnie doszczelnienie powierzchni masą lub powłoką ogniochronną. Dodatkowo rury palne zabezpiecza się opaskami albo kołnierzami pęczniejącymi, a kable i peszle masami lub powłokami zgodnymi z dokumentacją systemu.

• Twarda wełna mineralna - wypełnienie miękkiego przepustu kombinowanego.
• PROMASTOP-CC - masa ogniochronna stosowana z wełną mineralną w systemach miękkich przejść.
• PROMASTOP-M - zaprawa ogniochronna do większych i trwalszych przepustów instalacyjnych.
• Pianki, bloczki i płyty ogniochronne - rozwiązania do większych otworów lub miejsc, gdzie instalacje mogą być później modyfikowane.
• Opaski i kołnierze - elementy pęczniejące stosowane przy rurach palnych w ramach przepustu kombinowanego.

Jakie produkty stosuje się do przepustów kombinowanych?

• Masy ogniochronne - do doszczelnień, kabli, peszli, rur i miękkich przejść.
• Zaprawy ogniochronne - do wypełniania większych otworów i trwałych przepustów.
• Płyty ogniochronne - do systemów płytowo-masowych.
• Pianki i bloczki ogniochronne - do wybranych przejść, szczególnie tam, gdzie ważna jest szybka aplikacja lub późniejsza rozbudowa.
• Twarda wełna mineralna - jako wypełnienie miękkiego przejścia.
• Opaski, taśmy i kołnierze pęczniejące - do rur palnych prowadzonych w przepuście kombinowanym.
• Akcesoria montażowe - oznaczenia, klamry i materiały pomocnicze do wykonania oraz odbioru zabezpieczenia PPOŻ.

Produkty Promat do przepustów kombinowanych

W systemach Promat do przepustów kombinowanych stosuje się przede wszystkim masy, zaprawy, powłoki, pianki oraz elementy pęczniejące. Dobór zależy od tego, czy w jednym otworze znajdują się kable, peszle, rury palne, rury niepalne, izolacje czy instalacje mieszane.

• PROMASTOP-CC - masa ogniochronna do miękkich przejść i przepustów kombinowanych, stosowana najczęściej z twardą wełną mineralną.
• PROMASTOP-M - zaprawa ogniochronna do przepustów kombinowanych i większych otworów instalacyjnych.
• PROMAFOAM-2C - pianka ogniochronna do wybranych przejść instalacyjnych i przepustów kombinowanych.
• PROMASEAL-A - elastyczna masa ogniochronna stosowana m.in. przy kablach, szczelinach i wybranych doszczelnieniach.
• PROMASEAL-AG - masa ogniochronna do kabli, peszli, rur i doszczelnień systemowych.

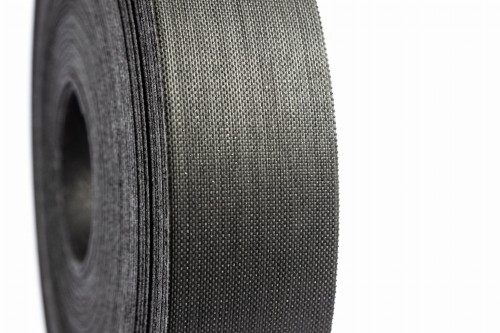

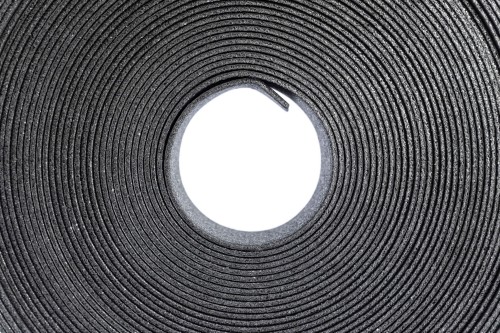

• PROMASTOP-W - opaska pęczniejąca do rur palnych oraz wybranych układów instalacyjnych.
• PROMASTOP-FC / PROMASTOP-FC MD - kołnierze ogniochronne do rur palnych w przepustach mieszanych.

Produkty Alfaseal do przepustów kombinowanych

Systemy Alfaseal do przepustów kombinowanych obejmują masy, zaprawy, płyty, powłoki, pianki, bloczki oraz materiały pęczniejące. Mogą być stosowane przy przejściach z kablami, rurami i instalacjami mieszanymi, zgodnie z dokumentacją techniczną systemu.

• ALFA FR MASTIC - uszczelniająca masa ogniochronna do szczelin i przejść instalacyjnych.
• INTU FR GRAPHITE - pęczniejąca masa ogniochronna do przejść instalacyjnych i doszczelnień.
• INTU FR MORTAR - zaprawa ogniochronna do przepustów i większych otworów.
• ALFA FR COAT A - ablacyjna powłoka ogniochronna do systemów przejść instalacyjnych.
• ALFA FR BOARD A - płyta ogniochronna do systemów przejść instalacyjnych.
• INTU FR UNIBOARD - płyta ogniochronna do zabezpieczania przepustów i przejść instalacyjnych.
• INTU FR FOAM 2K - pianka ogniochronna do przejść instalacyjnych.
• INTU FR BRICK - bloczek ogniochronny do przepustów, które mogą wymagać późniejszej rozbudowy.
• INTU FR WRAP / INTU FR COLLAR - opaski i kołnierze do rur palnych prowadzonych w przepustach mieszanych.

Lista produktów ma charakter pomocniczy. Ostateczny dobór zabezpieczenia powinien wynikać z dokumentacji technicznej producenta, rodzaju instalacji, wielkości otworu, układu rur i kabli, sposobu montażu oraz wymaganej klasy odporności ogniowej.

Gdzie stosuje się przepusty kombinowane PPOŻ?

• przejścia kabli i rur przez jeden otwór,
• przepusty kablowo-rurowe w ścianach i stropach,
• instalacje elektryczne, sanitarne, techniczne i teletechniczne prowadzone razem,
• pomieszczenia techniczne, serwerownie, rozdzielnie i szachty instalacyjne,
• budynki mieszkalne, biurowe, przemysłowe i użyteczności publicznej,
• modernizacje i odbiory zabezpieczeń PPOŻ w budynkach.

Dobór systemu do przejść mieszanych

Dobór przepustu kombinowanego powinien być zgodny z dokumentacją techniczną producenta oraz projektem ochrony przeciwpożarowej. Znaczenie mają m.in. rodzaje instalacji, liczba i średnice kabli, materiał rur, izolacja, odległości między elementami, wielkość otworu, typ ściany lub stropu oraz wymagana klasa odporności ogniowej.

W przepustach kombinowanych szczególnie ważne jest, aby wszystkie elementy działały jako jeden system. Sama masa, zaprawa, płyta, opaska lub kołnierz nie zawsze wystarczą, jeżeli w otworze znajdują się różne instalacje o odmiennym zachowaniu w czasie pożaru.

FAQ - przepusty kombinowane PPOŻ

Czym jest przepust kombinowany PPOŻ?

Przepust kombinowany PPOŻ to przejście przez ścianę lub strop, w którym w jednym otworze prowadzone są różne instalacje, np. kable, peszle, rury palne i rury niepalne.

Czym zabezpiecza się przepusty kombinowane?

Przepusty kombinowane zabezpiecza się systemowo: masami ogniochronnymi, zaprawami, płytami, piankami, bloczkami, twardą wełną mineralną oraz opaskami lub kołnierzami dla rur palnych.

Czy kable i rury można zabezpieczyć jednym produktem?

Nie zawsze. W przepustach kombinowanych często trzeba połączyć kilka produktów, np. masę lub płytę do otworu, opaskę do rury palnej i dodatkowe doszczelnienie kabli albo peszli.

Co stosuje się do miękkich przepustów kombinowanych?

Do miękkich przepustów kombinowanych często stosuje się twardą wełnę mineralną oraz masę ogniochronną, np. PROMASTOP-CC. Dodatkowe elementy dobiera się do konkretnych instalacji przechodzących przez otwór.

Czy przepust kombinowany można później rozbudować?

To zależy od zastosowanego systemu. Pianki, bloczki i niektóre rozwiązania płytowo-masowe mogą ułatwiać późniejszą modyfikację instalacji, ale każda zmiana powinna być wykonana zgodnie z dokumentacją techniczną.

Jak dobrać klasę odporności ogniowej przepustu kombinowanego?

Klasa odporności ogniowej przepustu powinna odpowiadać wymaganiom ściany lub stropu, przez który przechodzą instalacje. Dobór należy potwierdzić w projekcie PPOŻ i dokumentacji technicznej systemu.
