ALFA FR GRILLE R80 – prostokątna kratka przeciwpożarowa do EI240

ALFA FR GRILLE R80 - prostokątna kratka wentylacyjna PPOŻ

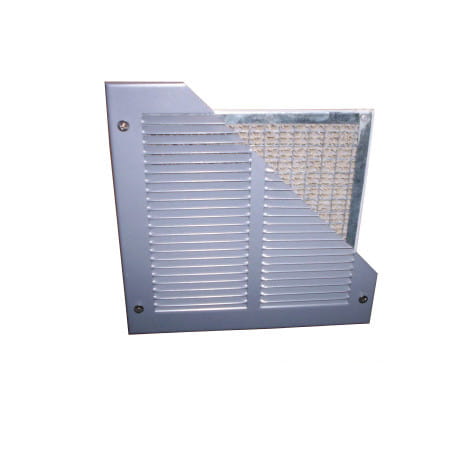

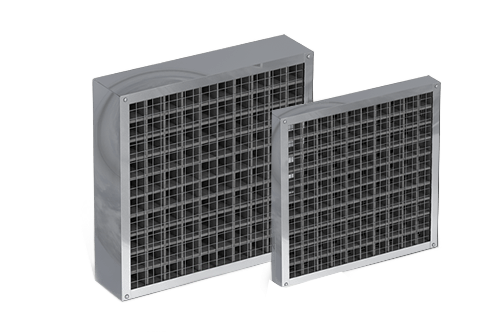

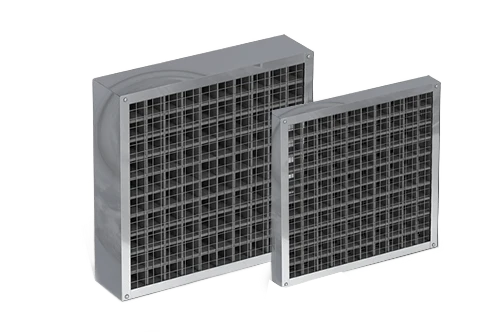

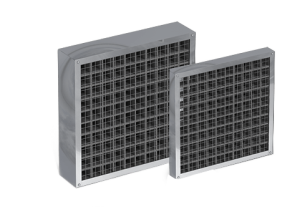

ALFA FR GRILLE R80 to ognioodporna prostokątna kratka wentylacyjna przeznaczona do zabezpieczania otworów wentylacyjnych w ścianach i stropach sztywnych. Kratka wykonana jest ze sztywnej ramy stalowej oraz wkładu pęczniejącego. W normalnych warunkach umożliwia przepływ powietrza przez przegrodę, a podczas pożaru wkład pęczniejący zwiększa swoją objętość i zamyka światło otworu.

Dzięki działaniu pęczniejącemu kratka ogranicza rozprzestrzenianie się ognia oraz gorących gazów, pomagając przywrócić odporność ogniową przegrody. W zależności od wymiaru i miejsca montażu ALFA FR GRILLE R80 może zapewniać klasę odporności ogniowej do EI 240.

Najważniejsze informacje

• typ kratki: ALFA FR GRILLE R80,
• kształt: prostokątna lub kwadratowa,
• grubość kratki: 80 mm,
• zakres wymiarów: od 100 x 100 mm do 600 x 600 mm,
• zastosowanie: ściany sztywne i stropy sztywne,
• konstrukcja: stalowa rama z wkładem pęczniejącym,
• klasa odporności ogniowej: zależna od wymiaru i miejsca montażu.

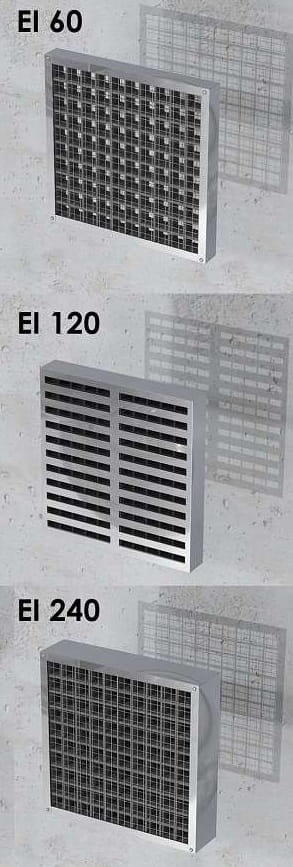

Klasa odporności ogniowej ALFA FR GRILLE R80

Klasa odporności ogniowej kratki ALFA FR GRILLE R80 zależy od wymiaru kratki oraz miejsca montażu. Dobór produktu należy wykonać zgodnie z dokumentacją techniczną producenta.

Zastosowanie

ALFA FR GRILLE R80 stosowana jest w miejscach, w których wymagane jest zachowanie przepływu powietrza przez przegrodę przy jednoczesnym zabezpieczeniu otworu wentylacyjnego pod kątem odporności ogniowej.

• otwory wentylacyjne w ścianach sztywnych,
• otwory wentylacyjne w stropach sztywnych,
• pomieszczenia techniczne,
• magazyny i hale przemysłowe,
• budynki handlowe, usługowe i użyteczności publicznej,
• przegrody pomiędzy strefami pożarowymi,
• miejsca wymagające zachowania przepływu powietrza i odporności ogniowej.

Dostępne wymiary

ALFA FR GRILLE R80 dostępna jest w wymiarach od 100 x 100 mm do 600 x 600 mm. Na zamówienie możliwe jest wykonanie kratki R80 w wymiarze niestandardowym. Przy doborze należy sprawdzić wymaganą klasę EI oraz miejsce montażu: ściana lub strop.

Dla wymiarów od 100 x 100 mm do 300 x 300 mm kratka R80 może osiągać EI 240 w ścianie oraz EI 180 w stropie. Dla większych wymiarów od 301 x 301 mm do 600 x 600 mm klasyfikacja w stropie wynosi EI 90.

Warunki montażu

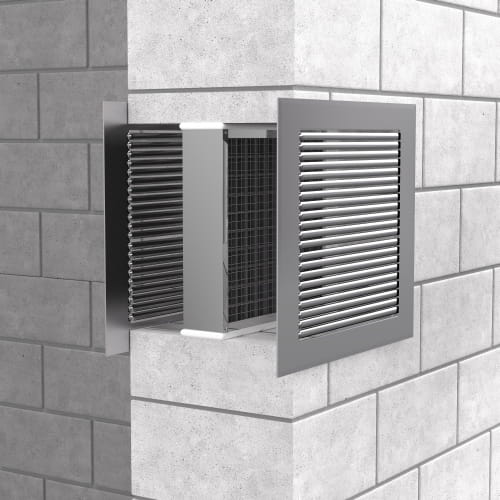

Kratka przeznaczona jest do montażu w ścianach i stropach sztywnych. Ściana sztywna powinna mieć grubość co najmniej 150 mm i być wykonana z betonu, betonu zbrojonego, betonu komórkowego, cegły pełnej, dziurawki lub kratówki o gęstości nie mniejszej niż 600 kg/m3.

Strop sztywny powinien mieć grubość co najmniej 150 mm i być wykonany z betonu lub betonu zbrojonego o gęstości nie mniejszej niż 1700 kg/m3.

Sposób montażu

1. Dobierz rozmiar kratki do wielkości otworu.
2. Oczyść powierzchnię otworu z zanieczyszczeń.
3. Włóż kratkę ALFA FR GRILLE w otwór.
4. Uszczelnij kratkę za pomocą masy ALFA FR MASTIC.
5. Zamocuj osłony maskujące ALFA ATG po obu stronach przegrody.

Łączenie kilku kratek

W przypadku większych otworów możliwe jest łączenie kilku prostokątnych kratek ALFA FR GRILLE w jeden układ. Do tego celu stosuje się łączniki montażowe model T oraz model X. Łączniki mocuje się do obudowy kratki za pomocą nitów lub stalowych blachowkrętów.

Po połączeniu kratek krawędzie, szczeliny i ubytki należy uszczelnić masą ogniochronną ALFA FR MASTIC. Łączenie kratek należy wykonać zgodnie z dokumentacją techniczną producenta.

Zgodność i dokumenty

• Krajowa Ocena Techniczna: ITB-KOT-2020/1275 wydanie 2,
• Deklaracja właściwości użytkowych: AGSO-5/2020,
• Krajowy certyfikat stałości właściwości użytkowych: 020-UWB-2845/W.

Dlaczego warto wybrać ALFA FR GRILLE R80?

• grubość kratki 80 mm,
• możliwość stosowania w klasie do EI 240,
• zastosowanie w ścianach i stropach sztywnych,
• stalowa rama z wkładem pęczniejącym,
• zachowanie przepływu powietrza w normalnych warunkach,
• zamknięcie otworu wentylacyjnego w warunkach pożaru,
• możliwość łączenia kilku kratek za pomocą łączników systemowych,
• dostępność wielu wymiarów prostokątnych i kwadratowych.

FAQ - ALFA FR GRILLE R80

Czy ALFA FR GRILLE R80 zawsze ma EI 240?

Nie. EI 240 dotyczy kratki R80 w zakresie wymiarów 100 x 100 - 300 x 300 mm przy zastosowaniu w ścianie sztywnej. W stropie dla tego samego zakresu wymiarów klasyfikacja wynosi EI 180.

Jaką klasę ma ALFA FR GRILLE R80 w stropie?

Dla wymiarów 100 x 100 - 300 x 300 mm kratka R80 w stropie ma klasyfikację EI 180. Dla wymiarów 301 x 301 - 600 x 600 mm w stropie klasyfikacja wynosi EI 90.

Czy kratka R80 występuje w wymiarze 400 x 400 mm?

Tak, ALFA FR GRILLE R80 występuje w większych wymiarach, w tym w zakresie 301 x 301 - 600 x 600 mm. Dla tego zakresu w stropie klasyfikacja wynosi EI 90, dlatego przed zakupem należy sprawdzić wymagania projektu.

Czym uszczelnić kratkę ALFA FR GRILLE?

Kratkę należy uszczelnić masą ogniochronną ALFA FR MASTIC zgodnie z dokumentacją techniczną producenta.

Czy można połączyć kilka kratek ALFA FR GRILLE?

Tak. Do łączenia prostokątnych kratek ALFA FR GRILLE stosuje się łączniki model T oraz model X. Takie rozwiązanie należy wykonać zgodnie z dokumentacją producenta.
