Pęczniejąca kratka wentylacyjna ALFA FR GRILLE prostokątna

ALFA FR GRILLE R40A EI60 – kratka wentylacyjna przeciwpożarowa

ALFA FR GRILLE R40A EI60 to prostokątna kratka wentylacyjna przeciwpożarowa przeznaczona do zabezpieczania otworów wentylacyjnych w ścianach i stropach sztywnych. Produkt umożliwia przepływ powietrza w normalnych warunkach użytkowania, a w przypadku pożaru ogranicza rozprzestrzenianie się ognia, dymu oraz gorących gazów przez przegrodę.

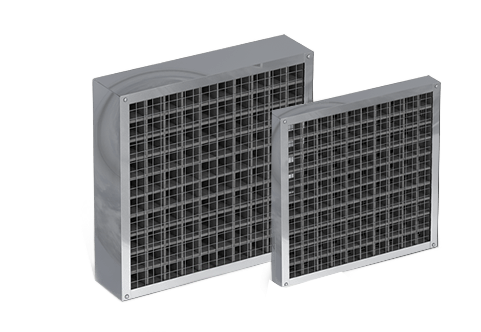

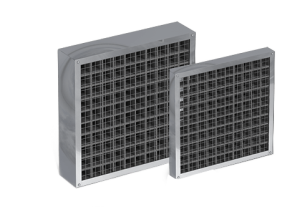

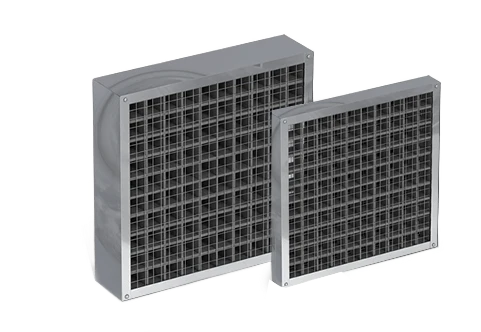

Kratka wykonana jest ze stalowej obudowy, siatki z drutu stalowego oraz wkładu pęczniejącego. Pod wpływem wysokiej temperatury materiał pęczniejący zwiększa swoją objętość i zamyka światło otworu wentylacyjnego, wspierając zachowanie klasy odporności ogniowej EI60.

Zastosowanie kratki ALFA FR GRILLE R40A EI60

Kratka ALFA FR GRILLE R40A EI60 stosowana jest w miejscach, gdzie otwór wentylacyjny przechodzi przez przegrodę o wymaganej odporności ogniowej. Produkt znajduje zastosowanie w budynkach technicznych, magazynowych, przemysłowych, handlowych, usługowych oraz użyteczności publicznej.

• otwory wentylacyjne w ścianach przeciwpożarowych,
• otwory wentylacyjne w stropach sztywnych,
• pomieszczenia techniczne,
• magazyny i hale przemysłowe,
• budynki handlowe i usługowe,
• przejścia wentylacyjne pomiędzy strefami pożarowymi,
• miejsca wymagające zachowania przepływu powietrza i klasy EI60.

Jak działa kratka wentylacyjna EI60?

W codziennym użytkowaniu kratka pozostaje otwarta i umożliwia przepływ powietrza przez przegrodę. Dzięki temu może być stosowana tam, gdzie konieczna jest wentylacja, a jednocześnie wymagana jest ochrona przeciwpożarowa.

W przypadku pożaru wkład pęczniejący reaguje na wysoką temperaturę. Materiał zwiększa swoją objętość i zamyka światło otworu, ograniczając możliwość przenikania ognia, dymu i gorących gazów do sąsiedniej strefy pożarowej.

Dostępne wymiary

Kratka ALFA FR GRILLE R40A EI60 dostępna jest w wymiarach od 100 × 100 mm do 600 × 600 mm. Warianty kwadratowe obejmują między innymi 100 × 100, 150 × 150, 200 × 200, 250 × 250, 300 × 300, 400 × 400, 500 × 500 oraz 600 × 600 mm.

Warunki montażu

Kratkę należy montować zgodnie z dokumentacją techniczną producenta. System przeznaczony jest do stosowania w ścianach i stropach sztywnych o grubości co najmniej 150 mm. Dobór kratki powinien być zgodny z wymiarem otworu oraz wymaganą klasą odporności ogniowej.

Otwór należy oczyścić, a kratkę osadzić w przegrodzie. Przestrzeń wokół kratki należy uszczelnić masą ogniochronną, np. ALFA FR MASTIC. W zależności od rozwiązania można zastosować osłony maskujące, np. ALFA ATG, mocowane stalowymi wkrętami.

Sposób montażu

1. Dobierz rozmiar kratki do wielkości otworu.
2. Oczyść powierzchnię otworu z pyłu, luźnych fragmentów i zanieczyszczeń.
3. Nałóż niewielką ilość masy ogniochronnej, np. ALFA FR MASTIC, na kratkę wzdłuż jej krawędzi.
4. Wciśnij kratkę do przygotowanego otworu.
5. Pozostałe szczeliny i ubytki uzupełnij masą ogniochronną.

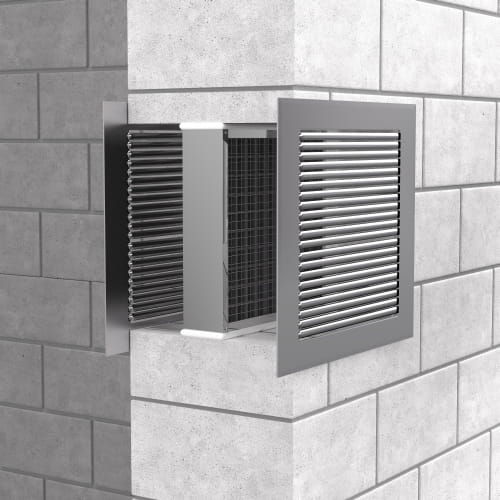

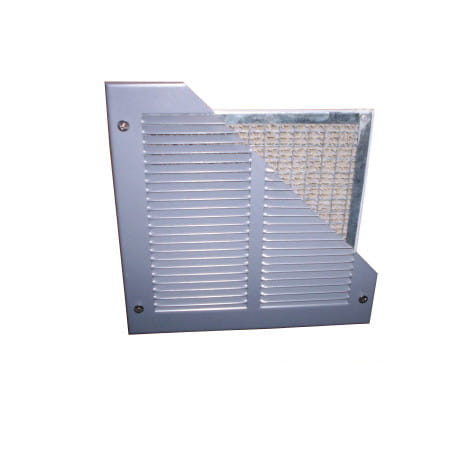

6. Zamocuj osłony maskujące, np. ALFA ATG, po obu stronach przegrody za pomocą stalowych wkrętów.

Łączenie kilku kratek

W przypadku większych otworów możliwe jest łączenie kilku prostokątnych kratek ALFA FR GRILLE w jeden układ. Do tego celu stosuje się łączniki montażowe model T oraz model X. Łączniki mocuje się do obudowy kratki za pomocą nitów lub stalowych blachowkrętów.

Po połączeniu kratek wszystkie krawędzie, szczeliny i ubytki należy uszczelnić masą ogniochronną, np. ALFA FR MASTIC. Łączenie kratek należy wykonać zgodnie z dokumentacją techniczną producenta.

Dlaczego warto wybrać ALFA FR GRILLE R40A EI60?

• umożliwia wentylację przegrody w normalnych warunkach użytkowania,
• w czasie pożaru zamyka otwór dzięki wkładowi pęczniejącemu,
• zapewnia klasę odporności ogniowej EI60,
• może być stosowana w ścianach i stropach sztywnych,
• dostępna jest w wielu wymiarach kwadratowych i prostokątnych,
• możliwość łączenia kilku kratek za pomocą łączników model T i model X,
• stanowi systemowe rozwiązanie biernej ochrony przeciwpożarowej.

FAQ - ALFA FR GRILLE R40A EI60

Czy kratka R40A EI60 może być stosowana w stropie?

Tak. Kratka ALFA FR GRILLE R40A EI60 może być stosowana w ścianach i stropach sztywnych, przy zachowaniu warunków montażu określonych w dokumentacji technicznej producenta.

Jaka jest grubość kratki R40A?

Grubość kratki ALFA FR GRILLE R40A wynosi 40 mm.

Jakie wymiary są dostępne?

Kratka ALFA FR GRILLE R40A dostępna jest w zakresie od 100 × 100 mm do 600 × 600 mm.

Czym uszczelnić kratkę?

Do uszczelnienia kratki w przegrodzie stosuje się masę ogniochronną, np. ALFA FR MASTIC, zgodnie z dokumentacją systemu.

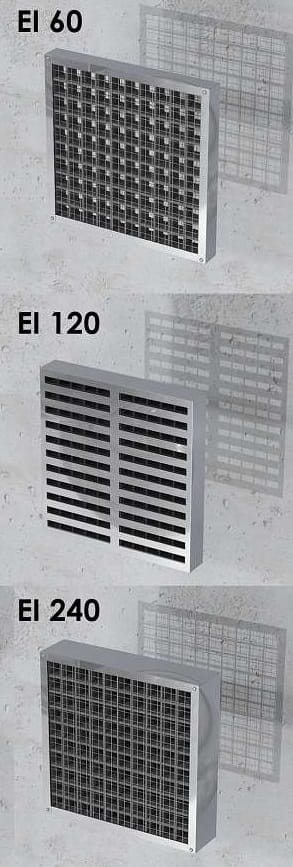

Czy ta kratka nadaje się do EI120?

Nie. ALFA FR GRILLE R40A jest wariantem EI60. Dla klasy EI120 należy dobrać inny typ kratki, np. ALFA FR GRILLE R40B, w zakresie wymiarów określonym w dokumentacji technicznej.

Czy można połączyć kilka kratek?

Tak. Do łączenia prostokątnych kratek ALFA FR GRILLE stosuje się łączniki model T oraz model X. Takie rozwiązanie należy wykonać zgodnie z dokumentacją producenta.
