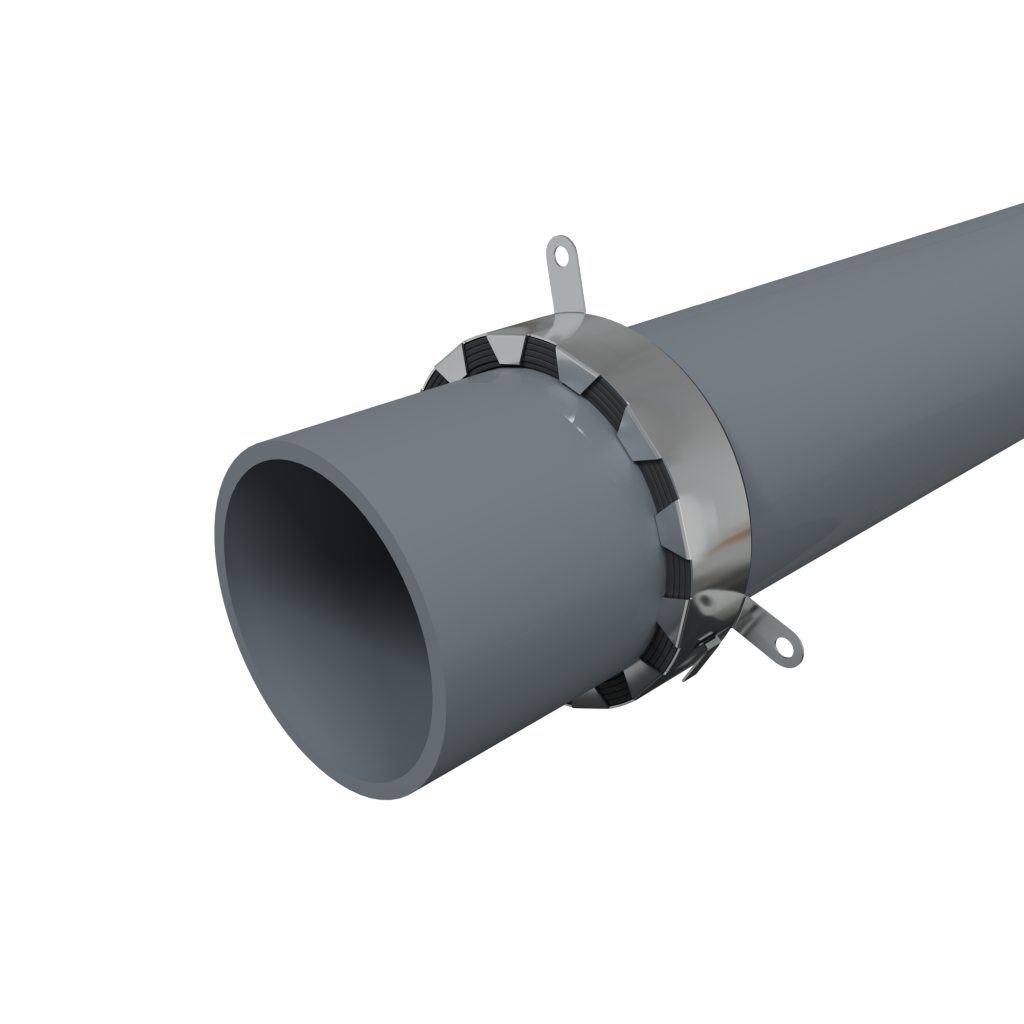

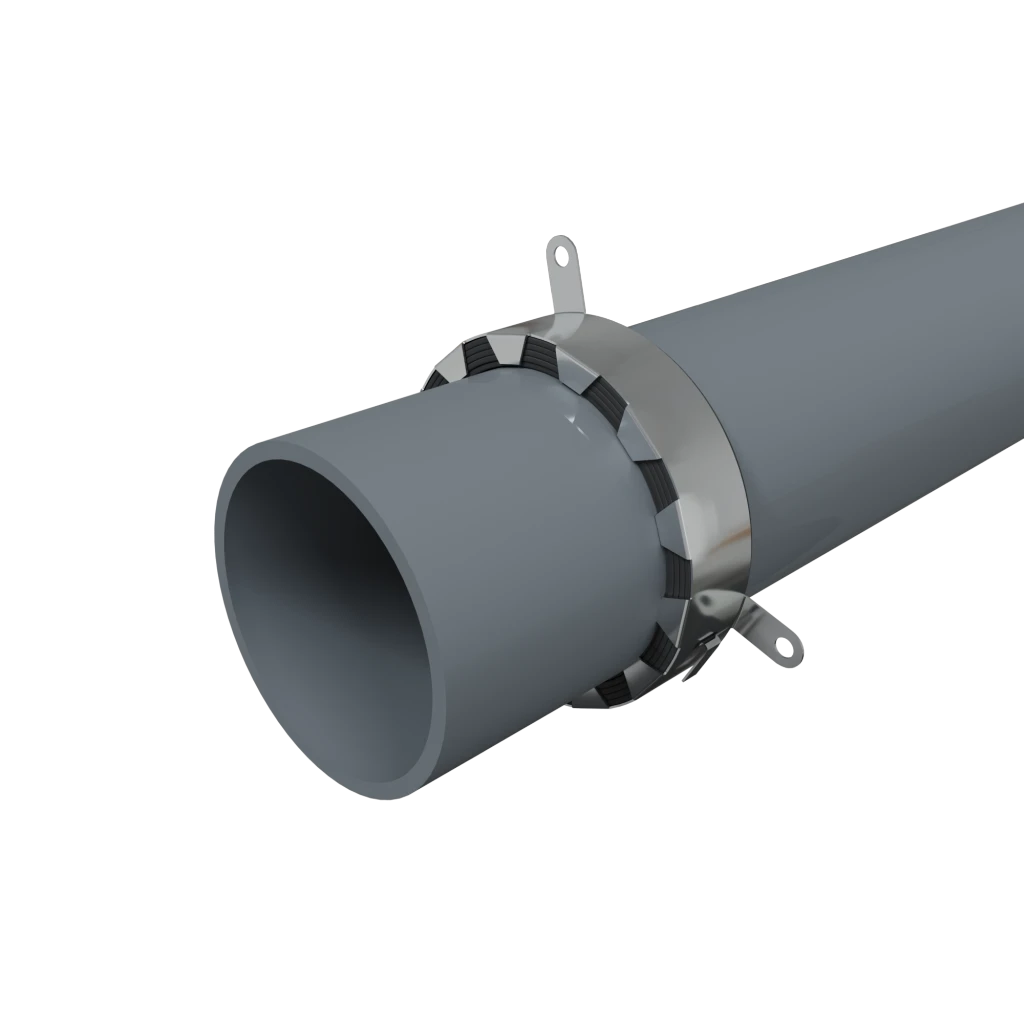

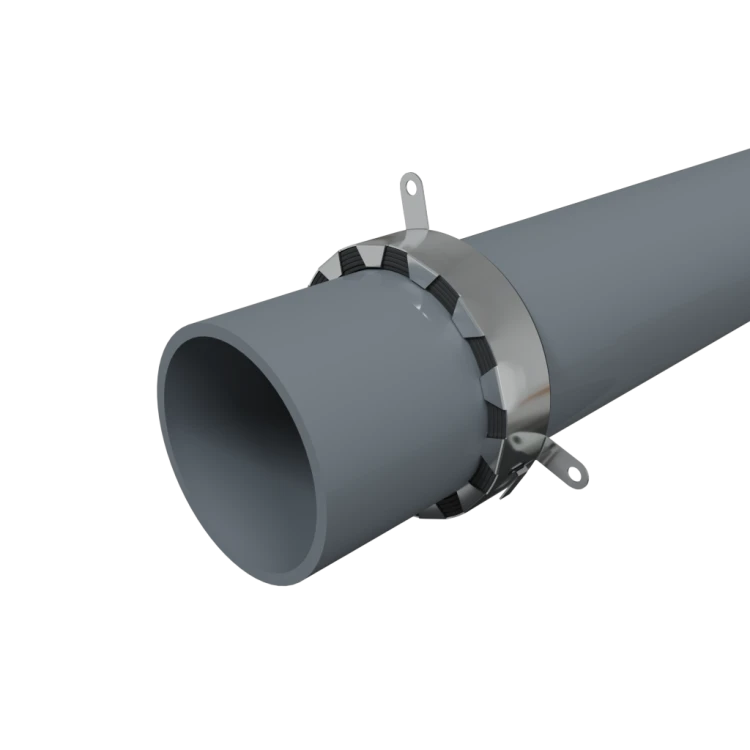

INTU FR COLLAR (ST) to kołnierz ogniochronny przeznaczony do zabezpieczania przejść instalacyjnych rur przez ściany i stropy. Produkt składa się z wkładu pęczniejącego na bazie grafitu, umieszczonego w obudowie z nierdzewnej blachy stalowej. Pod wpływem wysokiej temperatury wkład zwiększa swoją objętość, zamykając przestrzeń wokół rury i ograniczając rozprzestrzenianie się ognia oraz dymu przez przegrodę.

Kołnierz wyposażony jest w klamrę do spinania końców oraz uchwyty montażowe, które umożliwiają stabilne zamocowanie produktu do przegrody. Rozwiązanie sprawdza się przy pojedynczych przejściach instalacyjnych rur palnych i metalowych, prowadzonych pojedynczo lub w wiązkach.

Zastosowanie

• ogniochronne uszczelnianie przejść instalacyjnych rur,
• zabezpieczanie rur palnych i metalowych,

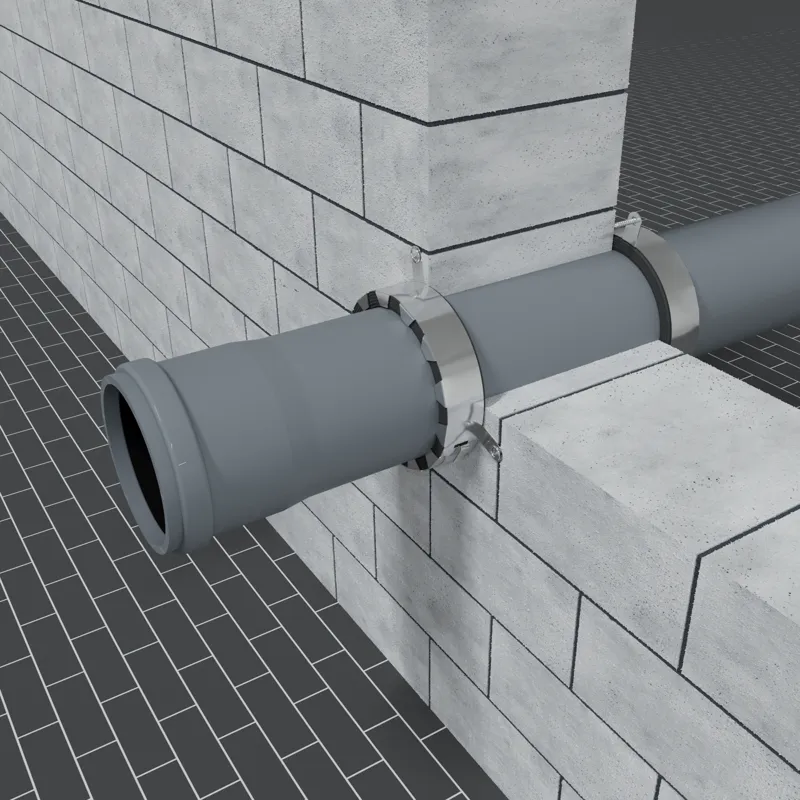

• przejścia przez ściany elastyczne i ściany sztywne,

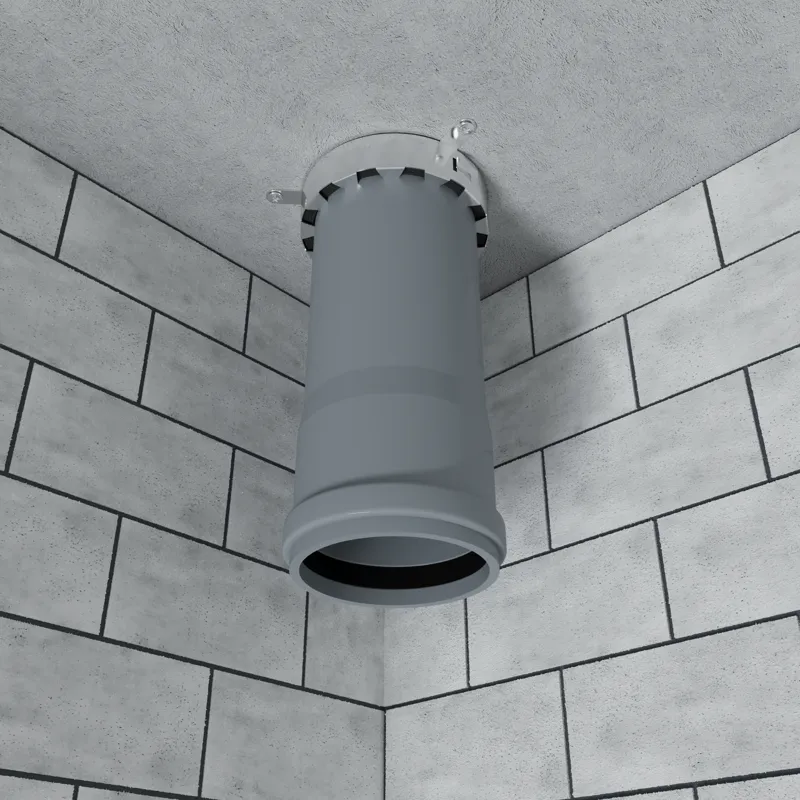

• przejścia przez stropy sztywne,
• instalacje prowadzone pojedynczo lub w wiązkach.

Najważniejsze cechy produktu

• wkład pęczniejący na bazie grafitu,
• obudowa z nierdzewnej blachy stalowej,
• klamra do spinania końców kołnierza,
• uchwyty montażowe do mocowania do przegrody,
• szeroki zakres dostępnych średnic: od 32 mm do 500 mm,
• produkt do ścian i stropów zgodnie z dokumentacją techniczną Alfaseal.

Dostępne rozmiary

• 32 mm,
• 40 mm,
• 55 mm,
• 63 mm,
• 75 mm,
• 82 mm,
• 90 mm,
• 110 mm,
• 125 mm,
• 160 mm,
• 200 mm,
• 250 mm,
• 315 mm,
• 355 mm,
• 400 mm,
• 500 mm.

Zgodność i dokumenty

• Europejska Ocena Techniczna: ETA-19/0844,
• Deklaracja właściwości użytkowych: DoP 2/2019,
• certyfikat zgodności CE: 1488-CPR-0825/W.

Montaż

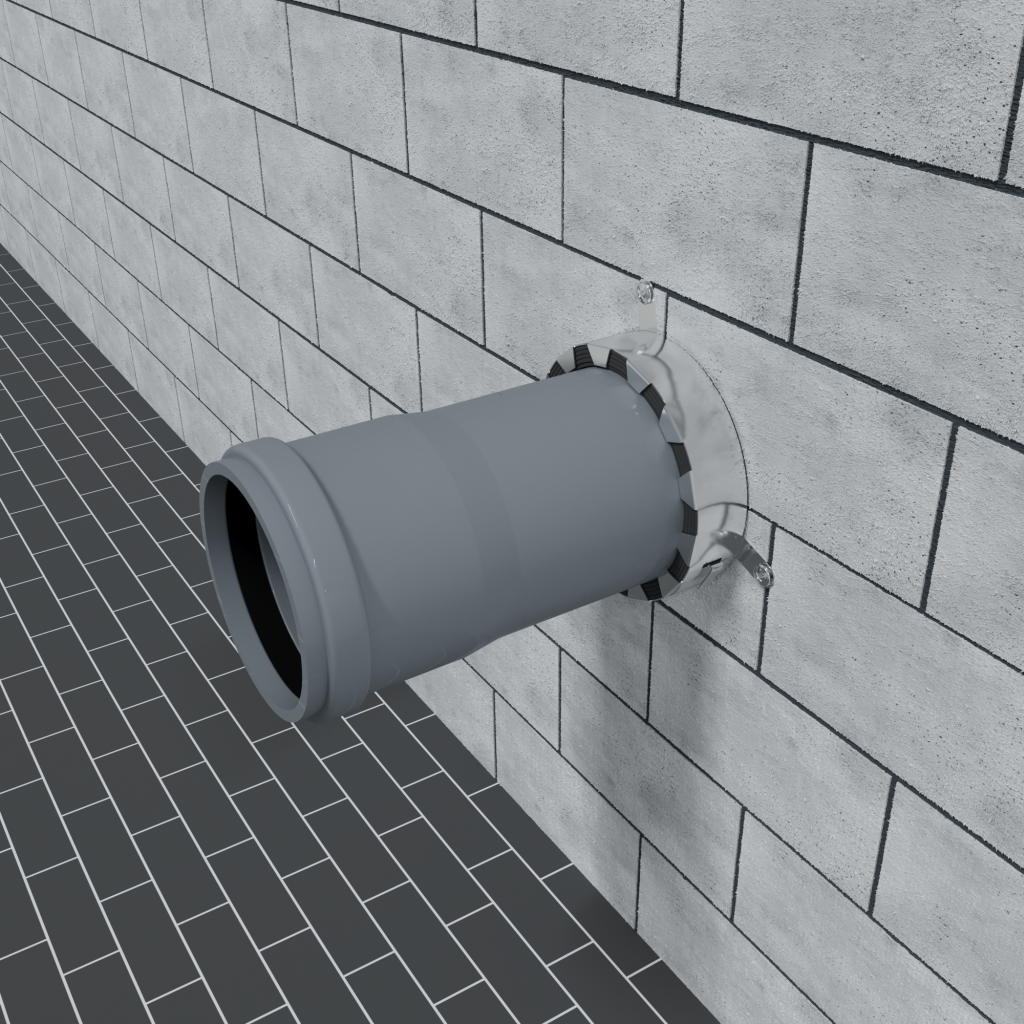

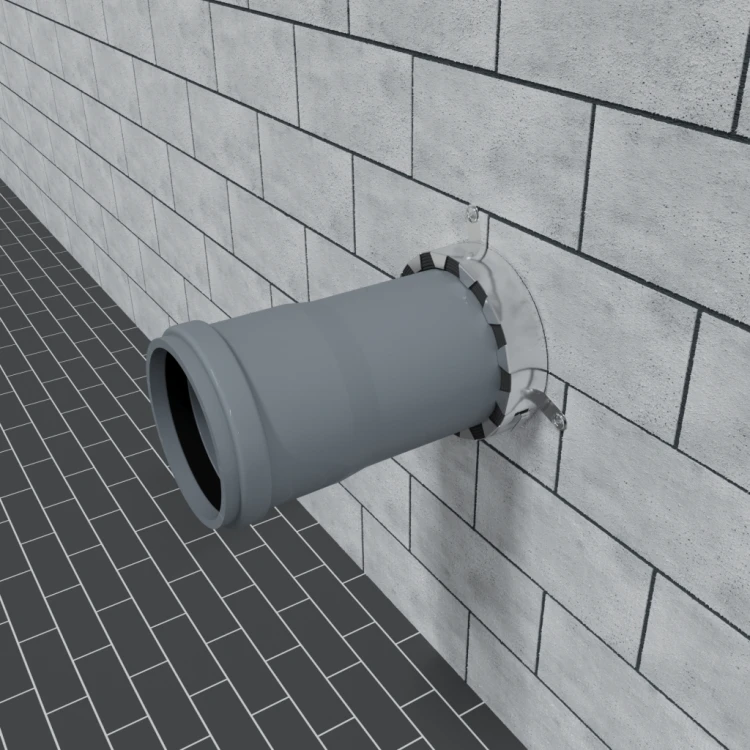

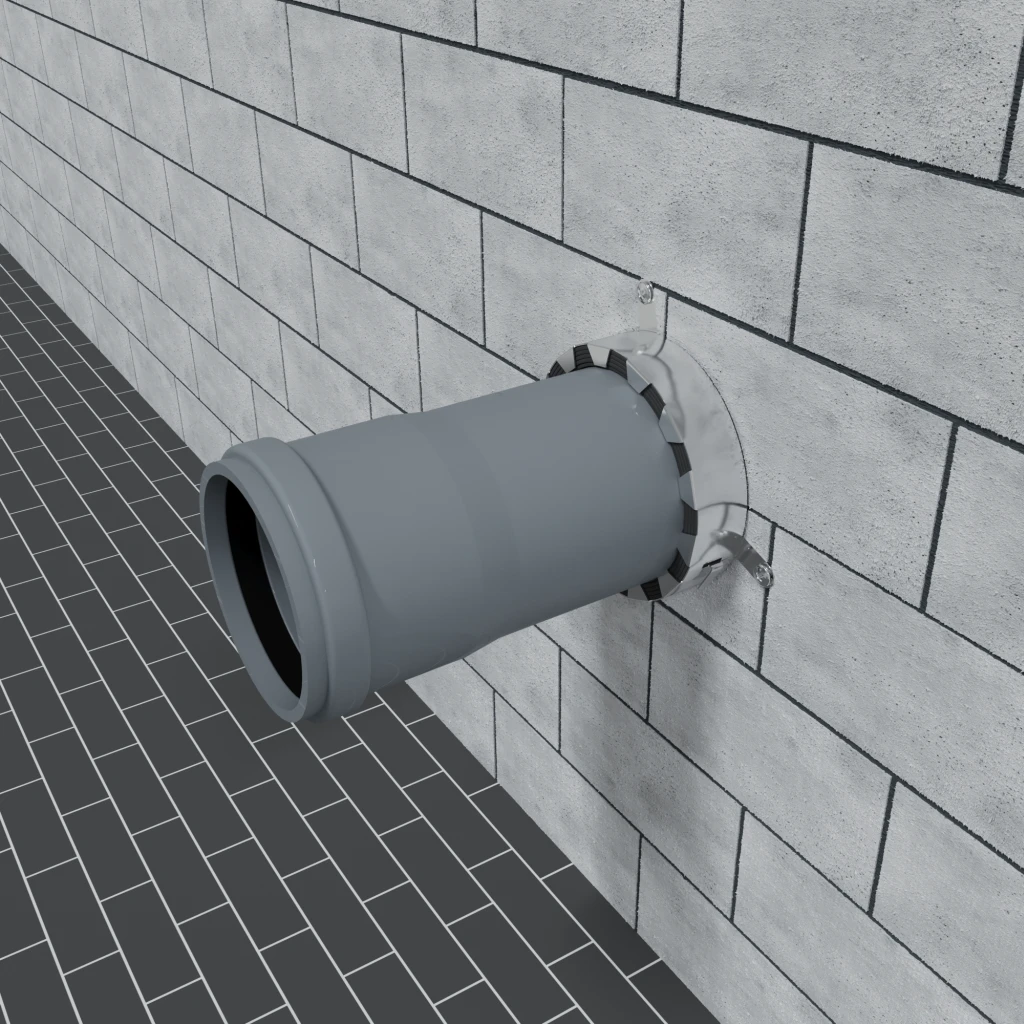

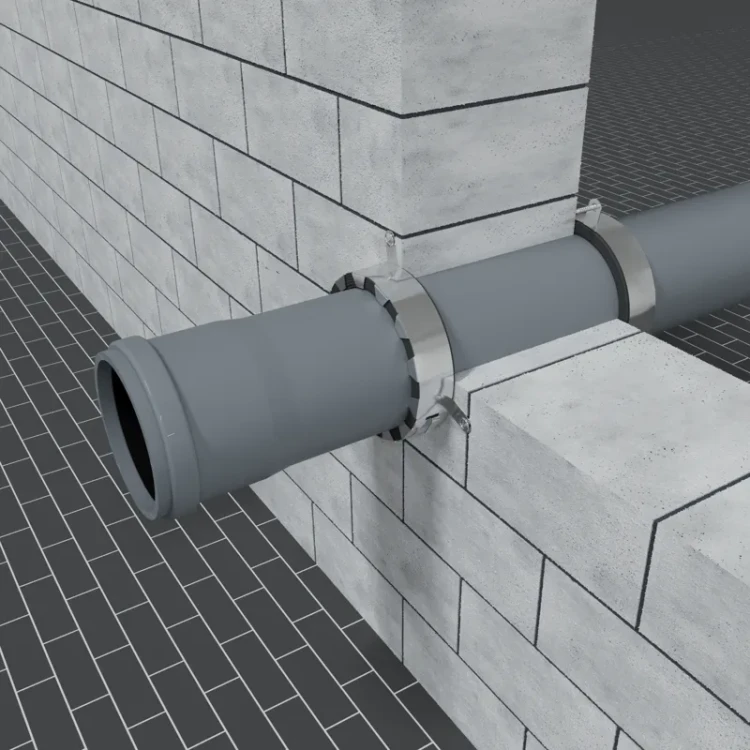

Przed montażem należy oczyścić otwór oraz instalację z kurzu, brudu i tłuszczu. Szczeliny pomiędzy otworem a rurą należy wypełnić ogniochronną masą pęczniejącą ALFA FR MASTIC. Następnie kołnierz montuje się na rurze, zapina klamrą i mocuje do przegrody przez uchwyty montażowe. Pozostałe szczeliny należy uzupełnić zgodnie z dokumentacją techniczną producenta.

Dobór średnicy kołnierza powinien być dopasowany do średnicy zewnętrznej rury oraz wymagań konkretnego przejścia instalacyjnego.
