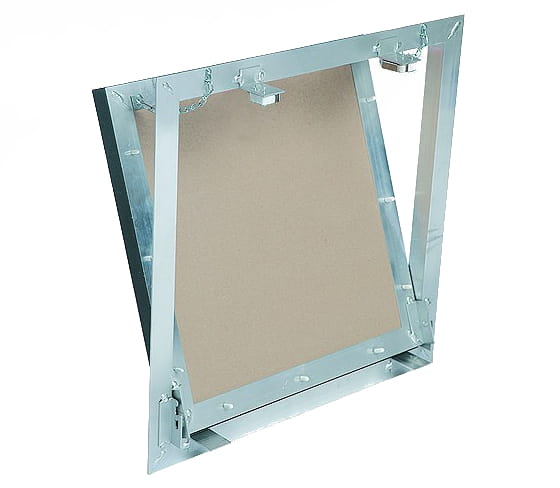

Klapa rewizyjna przeciwpożarowa FF System F4 EI 120
FF System F4 to przeciwpożarowa klapa rewizyjna przeznaczona do wykonywania otworów serwisowych w ścianach z płyt gipsowo-kartonowych typu GKF/DF. Zapewnia odporność ogniową w klasie od EI 30 do EI 120 – zależnie od konstrukcji oraz klasyfikacji całej przegrody.
Klapa zapewnia wygodny dostęp do instalacji, zaworów, przewodów i innych elementów ukrytych w zabudowie. Montaż zlicowany z powierzchnią ściany pozwala uzyskać estetyczne i dyskretne zamknięcie otworu rewizyjnego. System został przebadany przy działaniu ognia od strony zewnętrznej oraz wewnętrznej.
Wymiary dostępne od ręki
Produkty w wymiarach dostępnych do wyboru są dostępne od ręki.
Potrzebujesz większego wymiaru lub wariantu niestandardowego? Przygotujemy indywidualną wycenę.

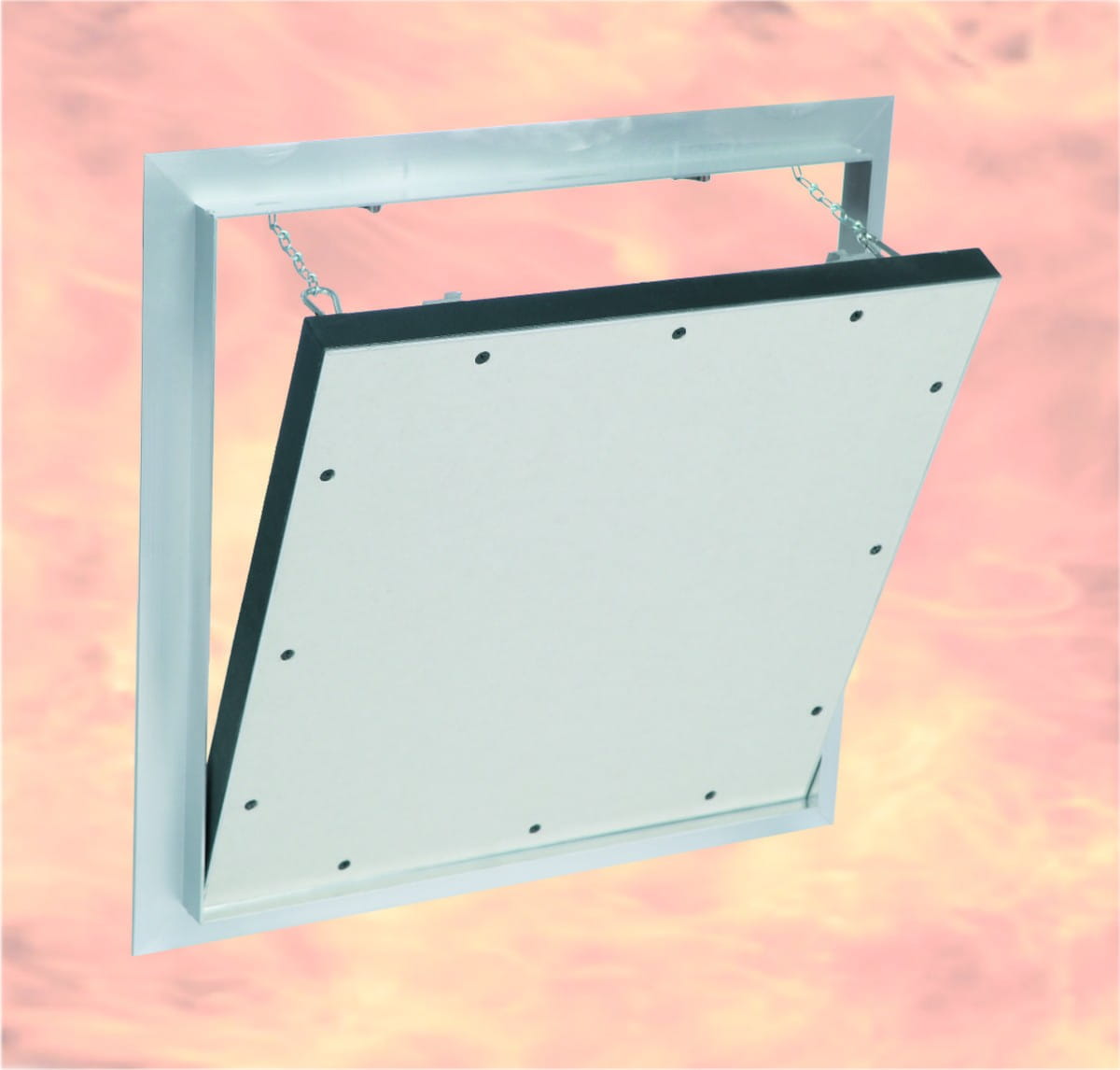

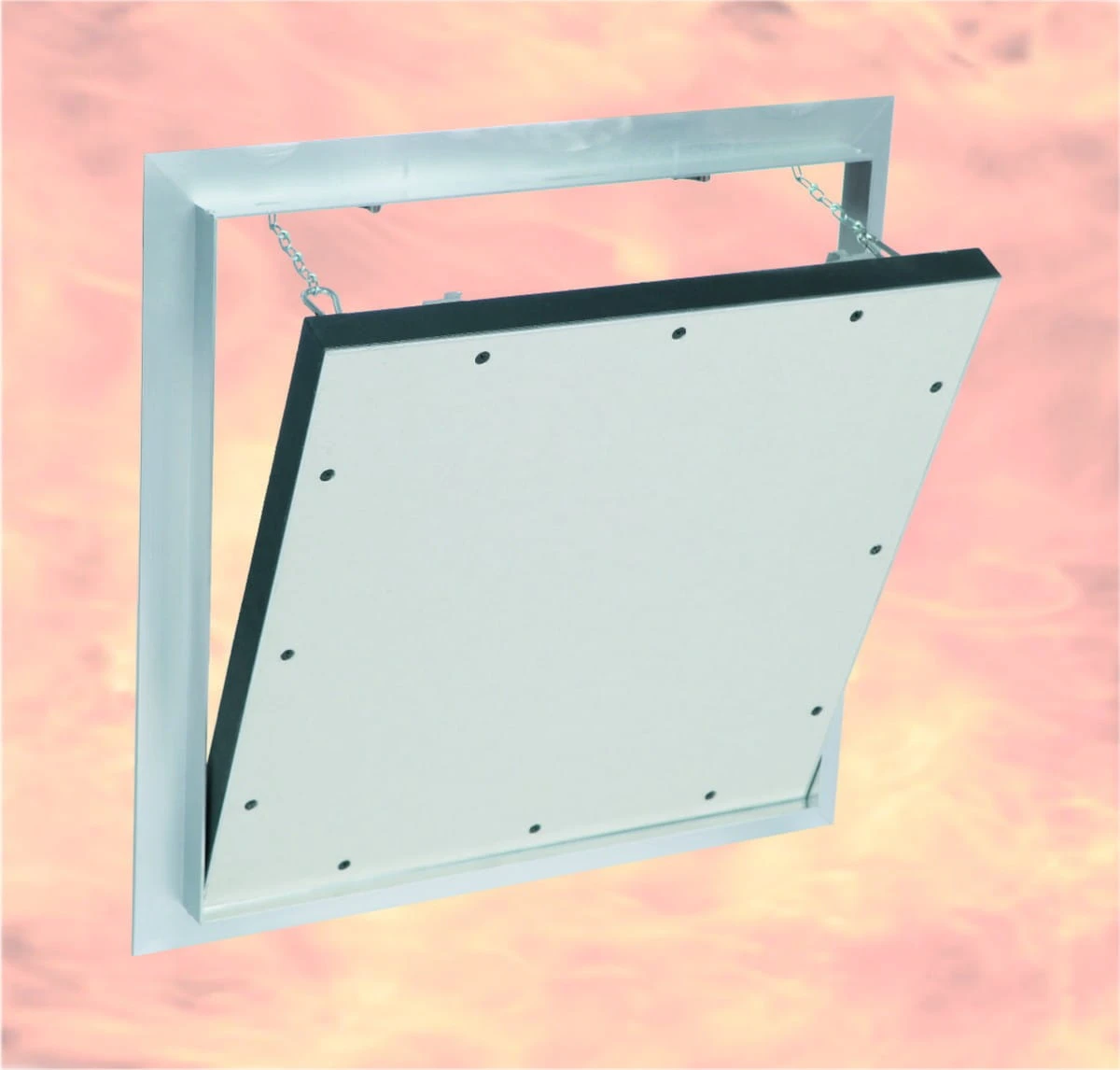

Konstrukcja klapy FF System F4

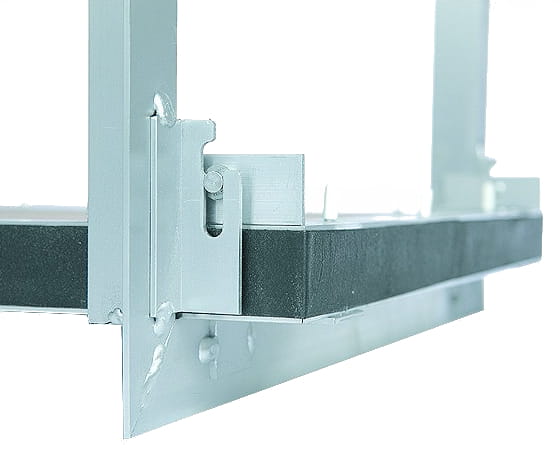

Klapa składa się z zewnętrznej ramy ościeżnicowej oraz wewnętrznej ramy konstrukcyjnej skrzydła. Oba elementy wykonano z trwale połączonych profili aluminiowych. Wypełnienie skrzydła stanowią płyty gipsowo-kartonowe typu DF o łącznej grubości 25 mm.

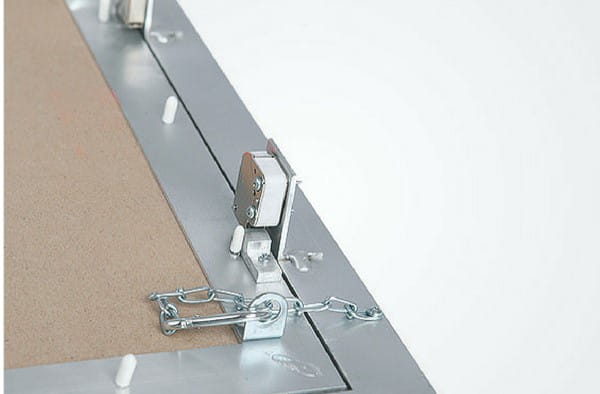

Wyjmowane skrzydło osadzone jest na aluminiowych zawiasach i zabezpieczone przed przypadkowym wypadnięciem. Standardowe zamki zatrzaskowo-sprężynowe pozwalają otworzyć klapę przez lekkie naciśnięcie jej powierzchni.
Wymiary standardowe
Wymiary D i E są niezmienne. Wymiar C odpowiada grubości wkładki klapy. Wszystkie wartości podano w milimetrach.
| Numer artykułu |
A* |
B* |
C* |
D* |
E* |
| BW200200G250 |
200 |
200 |
25 |
28 |
40 |
| BW300300G250 |
300 |
300 |
25 |
28 |
40 |
| BW400400G250 |
400 |
400 |
25 |
28 |
40 |
| BW500500G250 |
500 |
500 |
25 |
28 |
40 |
| BW600600G250 |
600 |
600 |
25 |
28 |
40 |
* Oznaczenia wymiarów przedstawiono na schemacie. Wymiary niestandardowe wymagają indywidualnej wyceny oraz potwierdzenia zgodności z dokumentacją techniczną.

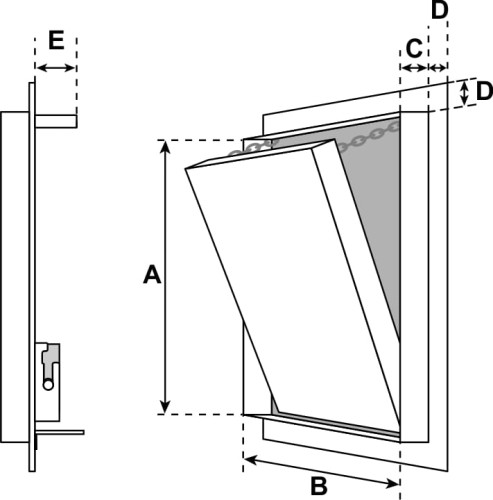

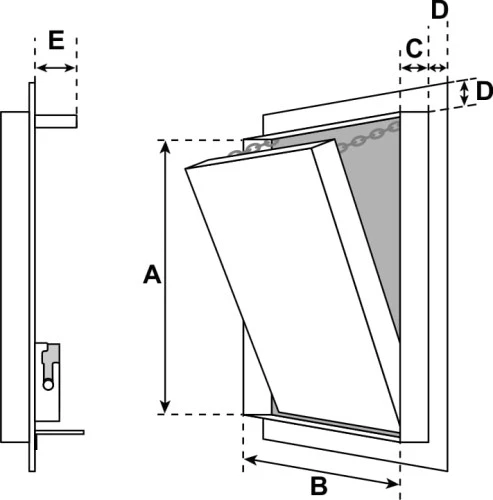

Schemat klapy FF System F4: A – wysokość, B – szerokość, C – grubość wkładki, D – 28 mm, E – 40 mm.
Najważniejsze zalety klapy rewizyjnej F4
- odporność ogniowa w klasie od EI 30 do EI 120,
- przeznaczenie do ścian z płyt gipsowo-kartonowych GKF/DF,
- ochrona przy działaniu ognia z obu stron przegrody,
- ogniochronna wkładka z płyt DF 2 × 12,5 mm,
- montaż zlicowany z powierzchnią ściany,
- wyjmowane skrzydło ułatwiające dostęp serwisowy,
- zabezpieczenie skrzydła przed przypadkowym wypadnięciem,
- ukryte zamki zatrzaskowe otwierane przez naciśnięcie,
- możliwość zastosowania zamka czworokątnego lub okrągłocylindrycznego,
- dostępność wymiarów standardowych oraz wykonań niestandardowych.
Zastosowanie klapy przeciwpożarowej FF System F4
Klapa rewizyjna F4 znajduje zastosowanie w budynkach mieszkalnych, biurowych, handlowych, przemysłowych i użyteczności publicznej. Pozwala zachować dostęp do instalacji znajdujących się za przeciwpożarową zabudową gipsowo-kartonową bez rezygnacji z wymaganej ochrony ogniowej.
Produkt może stanowić zamknięcie otworu rewizyjnego prowadzącego między innymi do instalacji elektrycznych, sanitarnych i wentylacyjnych, zaworów, rozdzielaczy oraz innych elementów wymagających okresowych kontroli, regulacji lub konserwacji.
Jak dobrać klapę rewizyjną EI 120?
Przed zakupem należy sprawdzić rodzaj konstrukcji ściany, jej grubość, układ warstw oraz wymaganą klasę odporności ogniowej. Klasa samej klapy rewizyjnej nie podnosi automatycznie klasy całej przegrody. Klapa musi zostać zamontowana w prawidłowo wykonanym i sklasyfikowanym systemie ściennym.
W przypadku nietypowego wymiaru, odmiennej konstrukcji przegrody albo konieczności zastosowania dodatkowego zamka zalecamy konsultację techniczną przed złożeniem zamówienia.
