Klapa rewizyjna przeciwpożarowa FF System F6 EI 90 do sufitów GKF/DF
FF System F6 EI 90 to przeciwpożarowa klapa rewizyjna przeznaczona do montażu w sufitach z płyt gipsowo-kartonowych spełniających wymagania klasy odporności ogniowej EI 90.
Produkt zapewnia dostęp do instalacji znajdujących się ponad sufitem. Klapa może być stosowana przy instalacjach elektrycznych, sanitarnych, wentylacyjnych, klimatyzacyjnych i teletechnicznych.
Dostępne są warianty z wkładką o grubości 40 lub 43 mm. Klapa zapewnia odporność ogniową przy działaniu ognia od góry oraz od dołu.
Wymiary dostępne od ręki
Produkty w wymiarach dostępnych do wyboru są dostępne od ręki.
Potrzebujesz większego wymiaru lub wariantu niestandardowego? Przygotujemy indywidualną wycenę.

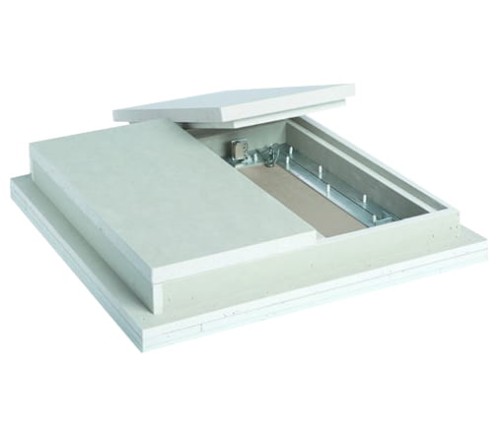

Konstrukcja klapy FF System F6 EI 90
Klapa składa się z aluminiowej ramy zewnętrznej pełniącej funkcję ościeżnicy oraz wewnętrznej ramy konstrukcyjnej skrzydła. Elementy ram wykonano z aluminiowych kątowników trwale połączonych metodą spawania WIG.
Rama zewnętrzna obudowana jest kołnierzem wykonanym z płyt gipsowo-kartonowych typu DF. Tylne zabezpieczenie stanowią pasy oraz zdejmowana pokrywa z płyt Fireboard.
Pomiędzy ramą zewnętrzną i wewnętrzną zastosowano ogniochronną taśmę uszczelniającą Kerafix 200. Wyjmowane skrzydło jest zabezpieczone przed przypadkowym wypadnięciem stalową linką z karabińczykiem.
Wymiary standardowe
Klapa dostępna jest z wkładką o grubości 40 lub 43 mm. Wszystkie wartości w tabeli podano w milimetrach.
| Kod producenta |
A |
B |
C |
D |
E |
| Wkładka 40 mm |
| BD200200G400 |
200 |
200 |
40 |
28 |
40 |
| BD300300G400 |
300 |
300 |
40 |
28 |
40 |
| BD400400G400 |
400 |
400 |
40 |
28 |
40 |
| BD500500G400 |
500 |
500 |
40 |
28 |
40 |
| BD600600G400 |
600 |
600 |
40 |
28 |
40 |
| Wkładka 43 mm |
| BD200200G430 |
200 |
200 |
43 |
28 |
40 |
| BD300300G430 |
300 |
300 |
43 |
28 |
40 |
| BD400400G430 |
400 |
400 |
43 |
28 |
40 |
| BD500500G430 |
500 |
500 |
43 |
28 |
40 |
| BD600600G430 |
600 |
600 |
43 |
28 |
40 |

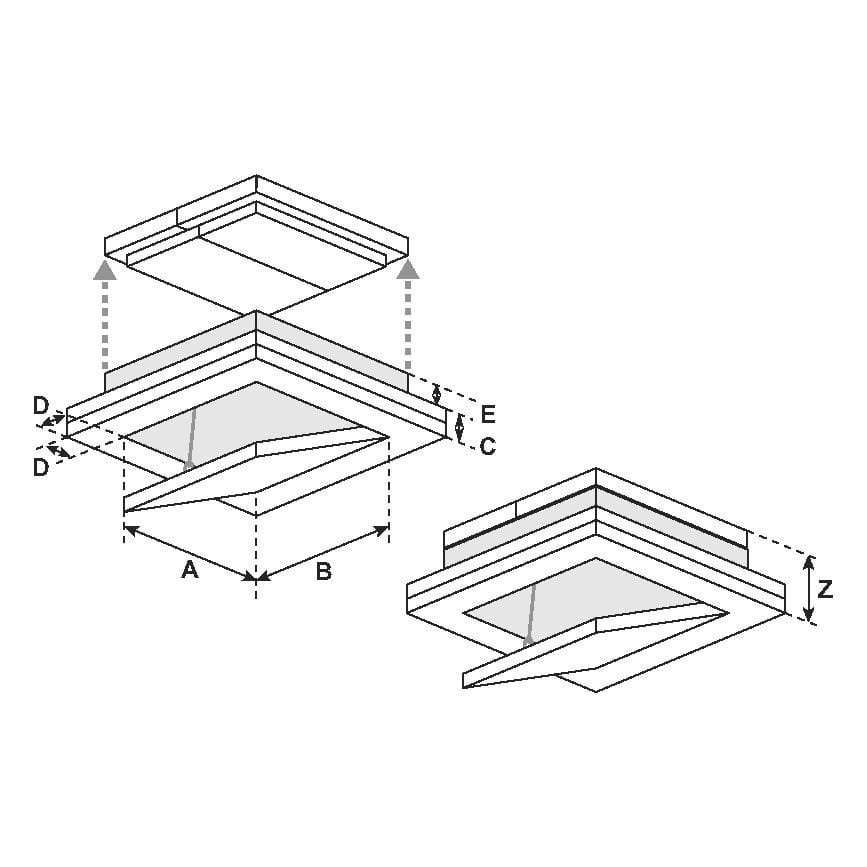

Schemat wymiarowy klapy rewizyjnej FF System F6 EI 90
Oznaczenia wymiarów:
- A – wysokość klapy,
- B – szerokość klapy,
- C – grubość wkładki: 40 lub 43 mm,
- D – wymiar stały: 28 mm,
- E – wymiar stały: 40 mm.
Producent umożliwia wykonanie klapy w wymiarze niestandardowym. Maksymalna powierzchnia klapy wynosi 0,64 m².
Najważniejsze zalety klapy F6 EI 90
- odporność ogniowa w klasie EI 90,
- odporność na ogień od góry i od dołu,
- przeznaczenie do sufitów GKF/DF,
- wkładka o grubości 40 lub 43 mm,
- tylna osłona z płyt Fireboard,
- wyjmowane skrzydło,
- stalowa linka zabezpieczająca,
- ukryte zamki MINI LATSCH,
- ogniochronna taśma Kerafix 200.
Zastosowanie
Klapa przeznaczona jest do sufitów wykonanych z płyt gipsowo-kartonowych, spełniających wymagania klasy odporności ogniowej EI 90. Zapewnia dostęp do instalacji znajdujących się w przestrzeni ponad sufitem.

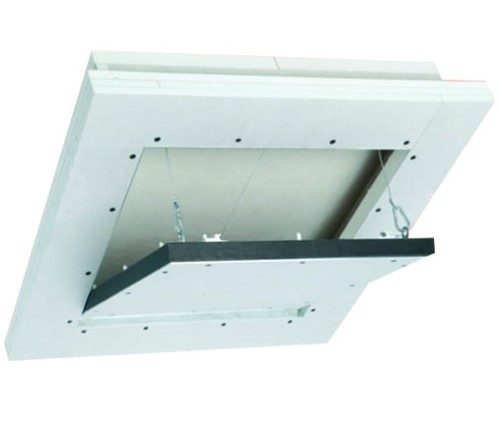

Otwieranie i obsługa
Klapę otwiera się przez naciśnięcie powierzchni skrzydła. Po zwolnieniu zamków można ją uchylić, a po odpięciu linki zabezpieczającej całkowicie wyjąć z ościeżnicy.
Ważne: klapa F6 EI 90 przeznaczona jest wyłącznie do montażu w suficie. Montaż w podłodze jest niedopuszczalny.
