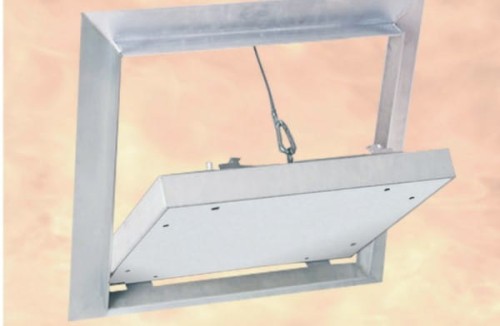

Klapa rewizyjna przeciwpożarowa FF System F6 EI 60 do sufitów GKF/DF
FF System F6 EI 60 to przeciwpożarowa klapa rewizyjna przeznaczona do montażu w sufitach wykonanych z płyt gipsowo-kartonowych o klasie odporności ogniowej nie niższej niż EI 60. Zapewnia wygodny dostęp do instalacji znajdujących się w przestrzeni ponad sufitem.
Klapa ma ogniochronną wkładkę wykonaną z dwóch płyt typu DF o grubości 15 mm każda. Wyjmowane skrzydło, ukryte zamki zatrzaskowe i stalowa linka zabezpieczająca ułatwiają wykonywanie przeglądów oraz prac serwisowych.
Wymiary dostępne od ręki
Produkty w wymiarach dostępnych do wyboru są dostępne od ręki.
Potrzebujesz większego wymiaru lub wariantu niestandardowego? Przygotujemy indywidualną wycenę.
Konstrukcja klapy FF System F6 EI 60
Klapa składa się z aluminiowej ramy zewnętrznej pełniącej funkcję ościeżnicy oraz wewnętrznej ramy konstrukcyjnej skrzydła. Ramy wykonane są z aluminiowych kątowników o wymiarach 32,5 × 27,5 × 2 mm, trwale połączonych metodą spawania WIG.
Wypełnienie skrzydła stanowią dwie płyty gipsowo-kartonowe typu DF o łącznej grubości 30 mm. Pomiędzy ramą zewnętrzną i wewnętrzną zastosowano pęczniejącą taśmę uszczelniającą Palusol 100.

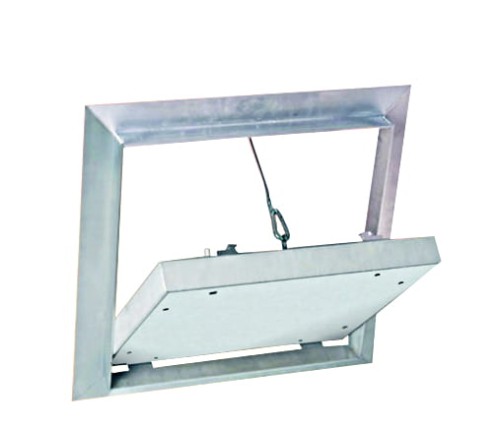

Skrzydło jest osadzone na aluminiowych zawiasach i może zostać całkowicie wyjęte. Stalowa linka z karabińczykiem zabezpiecza je przed przypadkowym wypadnięciem podczas otwierania.
Wymiary, warianty i ceny
Wymiary A i B oznaczają szerokość oraz wysokość klapy. Wszystkie wartości wymiarowe podano w milimetrach, a ceny są cenami brutto.
| Kod producenta |
A |
B |
C |
D |
E |
| BD200200G250 |
200 |
200 |
25 |
28 |
40 |
| BD300300G250 |
300 |
300 |
25 |
28 |
40 |
| BD400400G250 |
400 |
400 |
25 |
28 |
40 |
| BD500500G250 |
500 |
500 |
25 |
28 |
40 |
| BD600600G250 |
600 |
600 |
25 |
28 |
40 |

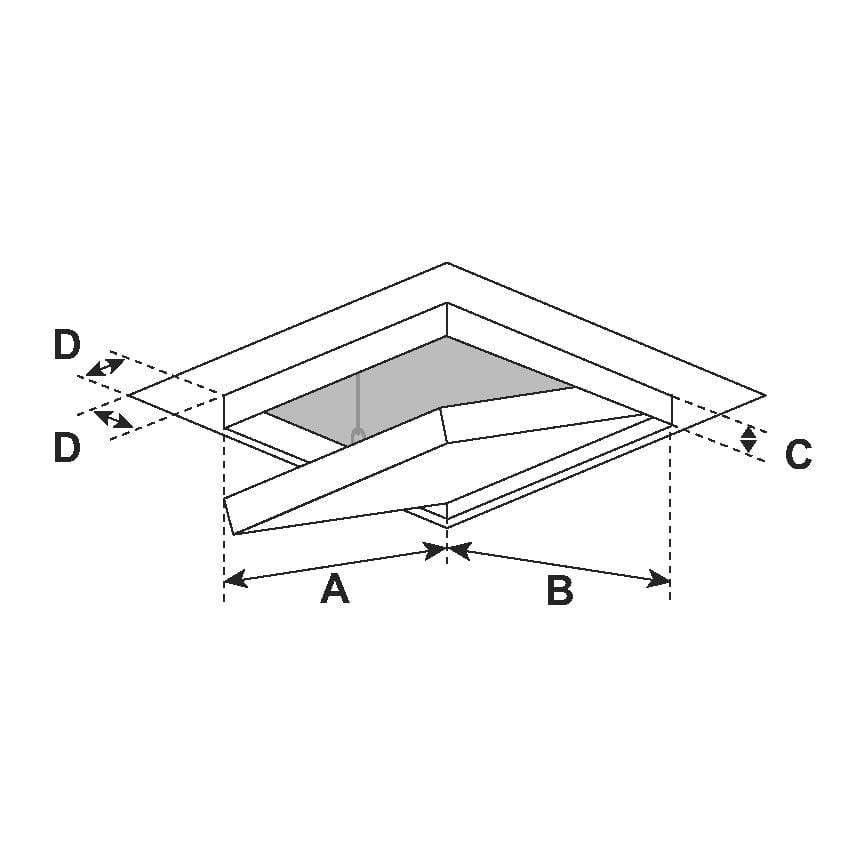

Oznaczenia wymiarów:
- A – wysokość klapy,
- B – szerokość klapy,
- C – grubość wkładki: 30 mm,
- D – głębokość profilu: 28 mm.
Producent umożliwia wykonanie klapy o wymiarach niestandardowych. Maksymalna powierzchnia klapy wynosi 0,64 m².
Najważniejsze zalety klapy F6 EI 60
- odporność ogniowa w klasie EI 60,
- przeznaczenie do sufitów z płyt gipsowo-kartonowych,
- ogniochronna wkładka o grubości 30 mm,
- wyjmowane skrzydło zapewniające wygodny dostęp do instalacji,
- stalowa linka zabezpieczająca skrzydło przed wypadnięciem,
- pęczniejąca uszczelka ogniochronna Palusol 100,
- ukryte zamki MINI LATSCH otwierane przez naciśnięcie,
- aluminiowa konstrukcja ram połączona metodą spawania WIG.
Zastosowanie
Klapa rewizyjna FF System F6 EI 60 przeznaczona jest do montażu w sufitach wykonanych z płyt gipsowo-kartonowych, które spełniają wymagania klasy odporności ogniowej nie niższej niż EI 60.
Umożliwia dostęp do przewodów elektrycznych, instalacji sanitarnych, urządzeń wentylacyjnych, klimatyzacji i pozostałych elementów znajdujących się w przestrzeni ponad sufitem.
Otwieranie i obsługa
Klapę otwiera się przez lekkie naciśnięcie powierzchni skrzydła. Po zwolnieniu zamków zatrzaskowych skrzydło można uchylić. Odpięcie stalowej linki zabezpieczającej umożliwia jego całkowite wyjęcie z ościeżnicy.
Po zakończeniu prac serwisowych należy ponownie umieścić skrzydło w ramie, zamocować linkę zabezpieczającą i dokładnie zamknąć klapę.
Wyposażenie dodatkowe
Na zamówienie klapa może zostać wyposażona w zamek czworokątny, okrągłocylindryczny albo zamek PZ. Rodzaj dodatkowego zamka należy ustalić podczas składania zamówienia.
