Klapa rewizyjna przeciwpożarowa FF System F6 EI 30 do sufitów GKF/DF

Klapa rewizyjna przeciwpożarowa FF System F6 EI 30 do sufitów GKF/DF

FF System F6 EI 30 to przeciwpożarowa klapa rewizyjna przeznaczona do montażu w sufitach wykonanych z płyt gipsowo-kartonowych. Zapewnia odporność ogniową klasy EI 30 przy oddziaływaniu ognia zarówno od spodu, jak i od góry.

Klapa umożliwia wygodny dostęp do instalacji elektrycznych, wentylacyjnych, klimatyzacyjnych, sanitarnych i teletechnicznych znajdujących się ponad sufitem. Estetyczna konstrukcja oraz ukryte zamki pozwalają dyskretnie wkomponować ją w powierzchnię przegrody.

Konstrukcja klapy FF System F6

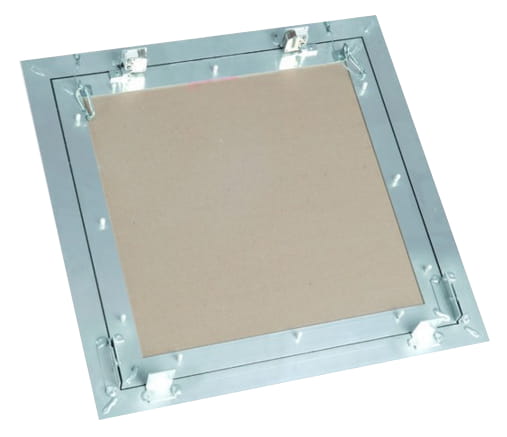

Klapa składa się z zewnętrznej ramy ościeżnicowej oraz wewnętrznej ramy konstrukcyjnej skrzydła. Obie ramy wykonane są z aluminiowych kątowników o wymiarach 30 × 27,5 × 2 mm, trwale połączonych metodą spawania WIG.

Wypełnienie skrzydła stanowią dwie płyty gipsowo-kartonowe typu DF o grubości 12,5 mm każda. Łączna grubość wkładki wynosi 25 mm. Pomiędzy ramami zastosowano ogniochronną, pęczniejącą taśmę uszczelniającą Kerafix 200.

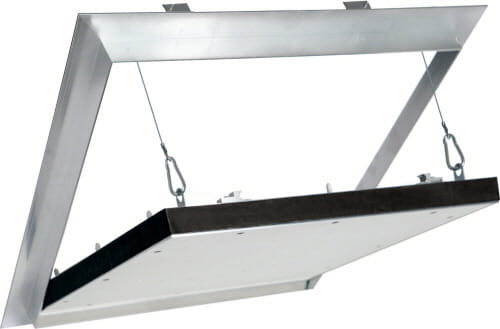

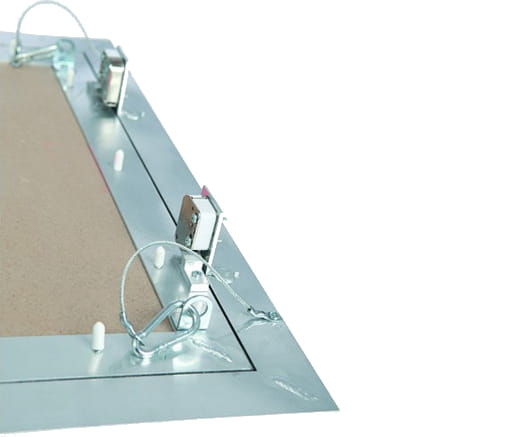

Skrzydło jest wyjmowane i zabezpieczone przed przypadkowym wypadnięciem stalową linką zakończoną karabińczykiem. Dwa ukryte zamki sprężynowo-zatrzaskowe MINI LATSCH umożliwiają otwieranie klapy przez lekkie naciśnięcie jej powierzchni.

Wymiary standardowe

Wymiary A i B określają wysokość oraz szerokość klapy. Wszystkie wartości w tabeli podano w milimetrach.

Kod producenta	A	B	C	D	E
BD200200G250	200	200	25	28	40
BD300300G250	300	300	25	28	40
BD400400G250	400	400	25	28	40
BD500500G250	500	500	25	28	40
BD600600G250	600	600	25	28	40

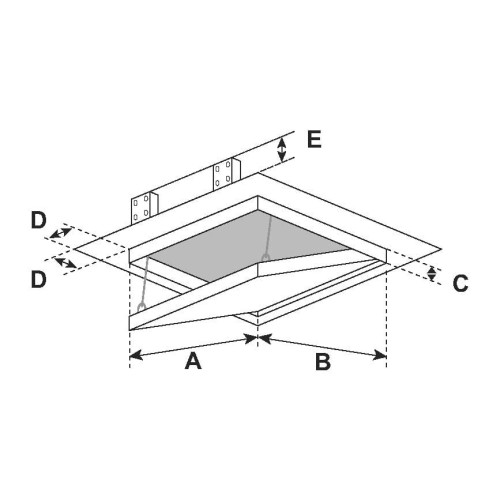

Schemat wymiarowy klapy rewizyjnej FF System F6 EI 30

Oznaczenia wymiarów:

• A – wysokość klapy,
• B – szerokość klapy,
• C – grubość wkładki: 25 mm,
• D – wymiar stały: 28 mm,
• E – wymiar stały: 40 mm.

Producent umożliwia wykonanie klapy w wymiarze niestandardowym. Maksymalna powierzchnia klapy wynosi 0,64 m².

Najważniejsze zalety klapy F6 EI 30

• odporność ogniowa w klasie EI 30,
• odporność na działanie ognia od spodu i od góry,
• przeznaczenie do sufitów z płyt GKF/DF,
• ogniochronna wkładka o grubości 25 mm,
• wyjmowane skrzydło zapewniające wygodny dostęp do instalacji,
• stalowa linka zabezpieczająca skrzydło przed wypadnięciem,
• ukryte zamki MINI LATSCH otwierane przez naciśnięcie,
• ogniochronna taśma uszczelniająca Kerafix 200,
• aluminiowa konstrukcja ram połączona metodą spawania WIG.

Zastosowanie

Klapa rewizyjna FF System F6 EI 30 przeznaczona jest do montażu w sufitach wykonanych z płyt gipsowo-kartonowych, które spełniają wymagania klasy odporności ogniowej nie niższej niż EI 30.

Zapewnia dostęp do przewodów elektrycznych, instalacji sanitarnych, urządzeń wentylacyjnych, klimatyzacji oraz pozostałych elementów znajdujących się w przestrzeni ponad sufitem.

Produkt może być stosowany w budynkach mieszkalnych, biurowych, usługowych, przemysłowych oraz obiektach użyteczności publicznej.

Otwieranie i obsługa

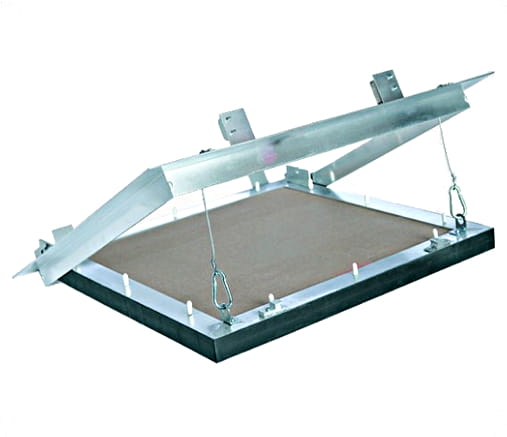

Klapę otwiera się przez lekkie naciśnięcie powierzchni skrzydła. Po zwolnieniu zamków zatrzaskowych można je uchylić. Aby uzyskać pełne otwarcie, należy odpiąć stalową linkę zabezpieczającą.

Skrzydło może zostać całkowicie wyjęte z ościeżnicy, co ułatwia wykonywanie prac w przestrzeni ponad sufitem. Po zakończeniu prac należy ponownie założyć skrzydło, zamocować linkę zabezpieczającą i dokładnie zamknąć klapę.

Wyposażenie dodatkowe

Na zamówienie klapa może zostać wyposażona w zamek czworokątny, okrągłocylindryczny albo zamek PZ. Rodzaj wyposażenia dodatkowego należy ustalić podczas składania zamówienia.

Ważne: klapa F6 EI 30 przeznaczona jest wyłącznie do montażu w suficie. Montaż w podłodze jest niedopuszczalny. Produkt należy zamontować zgodnie z dokumentacją techniczną i instrukcją producenta.
