Klapa rewizyjna przeciwpożarowa FF System F6 EI 120 do sufitów GKF/DF

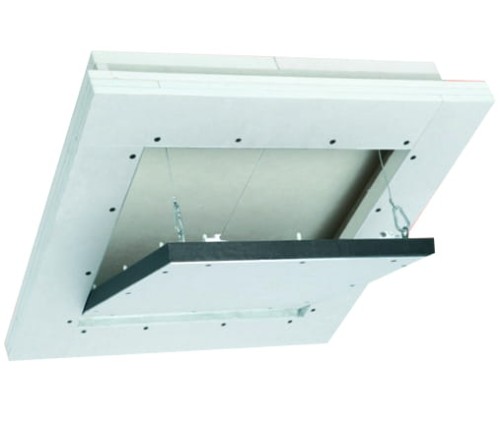

FF System F6 EI 120 to przeciwpożarowa klapa rewizyjna przeznaczona do montażu w nienośnych sufitach gipsowo-kartonowych o klasie odporności ogniowej EI 120. Zapewnia ochronę przy oddziaływaniu ognia zarówno od spodu, jak i od góry.
Klapa umożliwia zachowanie dostępu do instalacji elektrycznych, wentylacyjnych, klimatyzacyjnych, sanitarnych i teletechnicznych znajdujących się ponad sufitem. Zlicowany montaż pozwala estetycznie wkomponować ją w powierzchnię przegrody.
Wymiary dostępne od ręki
Produkty w wymiarach dostępnych do wyboru są dostępne od ręki.
Potrzebujesz większego wymiaru lub wariantu niestandardowego? Przygotujemy indywidualną wycenę.

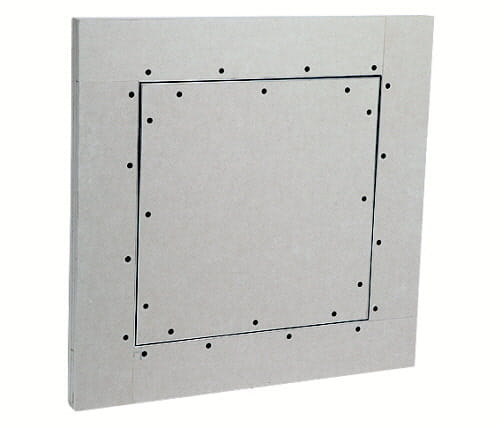

Konstrukcja klapy FF System F6 EI 120
Klapa wykonana jest z aluminiowych profili tworzących ramę zewnętrzną oraz konstrukcję wyjmowanego skrzydła. Elementy ram są trwale połączone za pomocą specjalnej technologii spawania.
Wkładka ogniochronna ma grubość 50 mm. Tylna nakładka przeciwpożarowa oraz uszczelnienie umieszczone na obwodzie szczeliny pomiędzy ramą a skrzydłem pomagają zachować wymaganą klasę odporności ogniowej.
Skrzydło wyposażone jest w zabezpieczenie przed wypadnięciem. Ukryte zamki zatrzaskowe umożliwiają otwarcie klapy przez lekkie naciśnięcie jej powierzchni, bez stosowania widocznych klamek.
Wymiary standardowe
Wymiary A i B określają szerokość oraz wysokość klapy. Wszystkie wartości w tabeli podano w milimetrach.
| Kod producenta |
A |
B |
C |
D |
E |
Z |
| BD200200G500 |
200 |
200 |
50 |
110 |
45 |
120 |
| BD300300G500 |
300 |
300 |
50 |
110 |
45 |
120 |
| BD400400G500 |
400 |
400 |
50 |
110 |
45 |
120 |
| BD500500G500 |
500 |
500 |
50 |
110 |
45 |
120 |
| BD600600G500 |
600 |
600 |
50 |
110 |
45 |
120 |

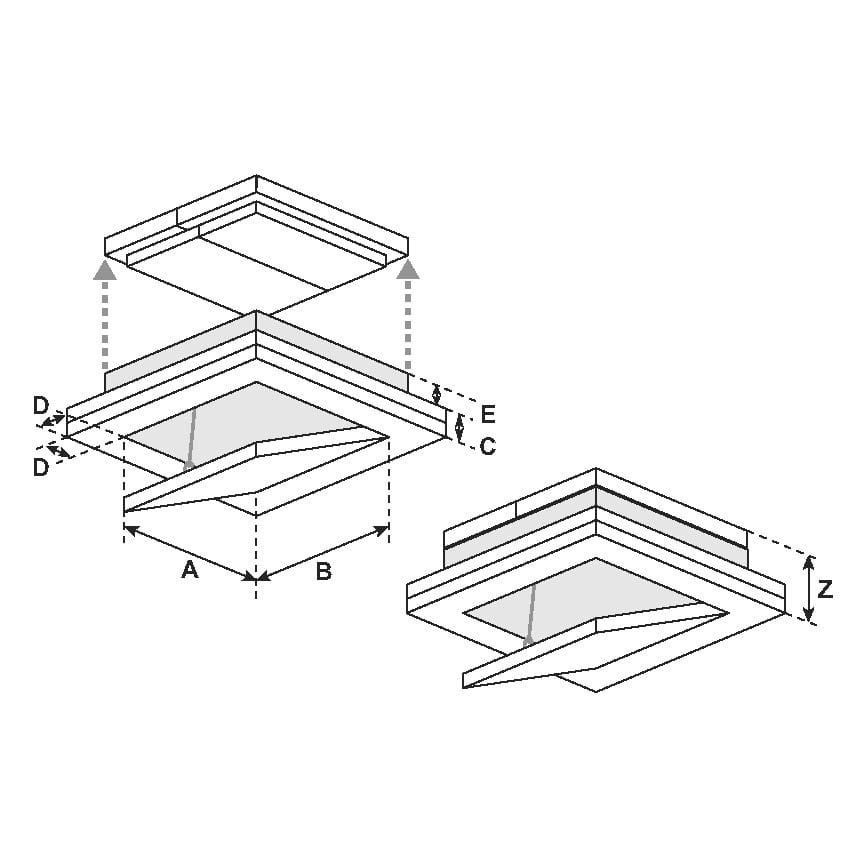

Schemat wymiarowy klapy rewizyjnej FF System F6 EI 120
Oznaczenia wymiarów:
- A – wysokość klapy,
- B – szerokość klapy,
- C – grubość wkładki: 50 mm,
- D – wymiar stały: 110 mm,
- E – wymiar stały: 45 mm,
- Z – całkowita wysokość konstrukcji: 120 mm.
Dostępne są również wykonania o wymiarach niestandardowych. Maksymalna powierzchnia klapy wynosi 0,64 m².
Najważniejsze zalety klapy F6 EI 120
- odporność ogniowa w klasie EI 120,
- odporność przy działaniu ognia od góry i od dołu,
- przeznaczenie do nienośnych sufitów gipsowo-kartonowych,
- wkładka ogniochronna o grubości 50 mm,
- zlicowany montaż w powierzchni sufitu,
- wyjmowane skrzydło zapewniające wygodny dostęp do instalacji,
- zabezpieczenie skrzydła przed przypadkowym wypadnięciem,
- ukryte zamki zatrzaskowe otwierane przez naciśnięcie,
- możliwość wykonania klapy w wymiarze niestandardowym.
Zastosowanie
Klapa FF System F6 EI 120 przeznaczona jest do wykonywania zamknięć otworów rewizyjnych w nienośnych sufitach gipsowo-kartonowych o klasie odporności ogniowej EI 120.
Zapewnia dostęp do instalacji elektrycznych, wentylacyjnych, klimatyzacyjnych, sanitarnych oraz teletechnicznych znajdujących się w przestrzeni ponad sufitem.
Otwieranie i obsługa
Klapę otwiera się przez lekkie naciśnięcie powierzchni skrzydła. Po zwolnieniu ukrytych zamków zatrzaskowych skrzydło można uchylić. Po odpięciu zabezpieczenia można je całkowicie wyjąć z ościeżnicy.
Po zakończeniu prac serwisowych należy ponownie założyć skrzydło, zamocować zabezpieczenie przed wypadnięciem i dokładnie zamknąć klapę.
Dostępne zamki
Na zamówienie klapa może zostać wyposażona w zamek czworokątny, zamek ryglowy z cylindrem okrągłym albo zamek z cylindrem profilowanym PZ.
Ważne: klapa F6 EI 120 przeznaczona jest wyłącznie do montażu w odpowiednio sklasyfikowanym suficie. Produkt należy zamontować zgodnie z dokumentacją techniczną i instrukcją producenta.
