Klapa rewizyjna FF System F5/M do ścian o sztywnej konstrukcji EI 120
FF System F5/M EI 120 to przeciwpożarowa klapa rewizyjna przeznaczona do zamykania otworów serwisowych w ścianach o sztywnej konstrukcji. Może być stosowana w odpowiednio sklasyfikowanych ścianach murowanych, betonowych i żelbetowych.
Konstrukcja klapy zapewnia odporność ogniową klasy EI 120 przy oddziaływaniu ognia z obu stron – od strony zewnętrznej oraz wewnętrznej. Produkt umożliwia zachowanie dostępu do zaworów, liczników, przewodów i innych elementów instalacji znajdujących się za przegrodą.
Wymiary dostępne od ręki
Produkty w wymiarach dostępnych do wyboru są dostępne od ręki.
Potrzebujesz większego wymiaru lub wariantu niestandardowego? Przygotujemy indywidualną wycenę.
Konstrukcja klapy FF System F5/M

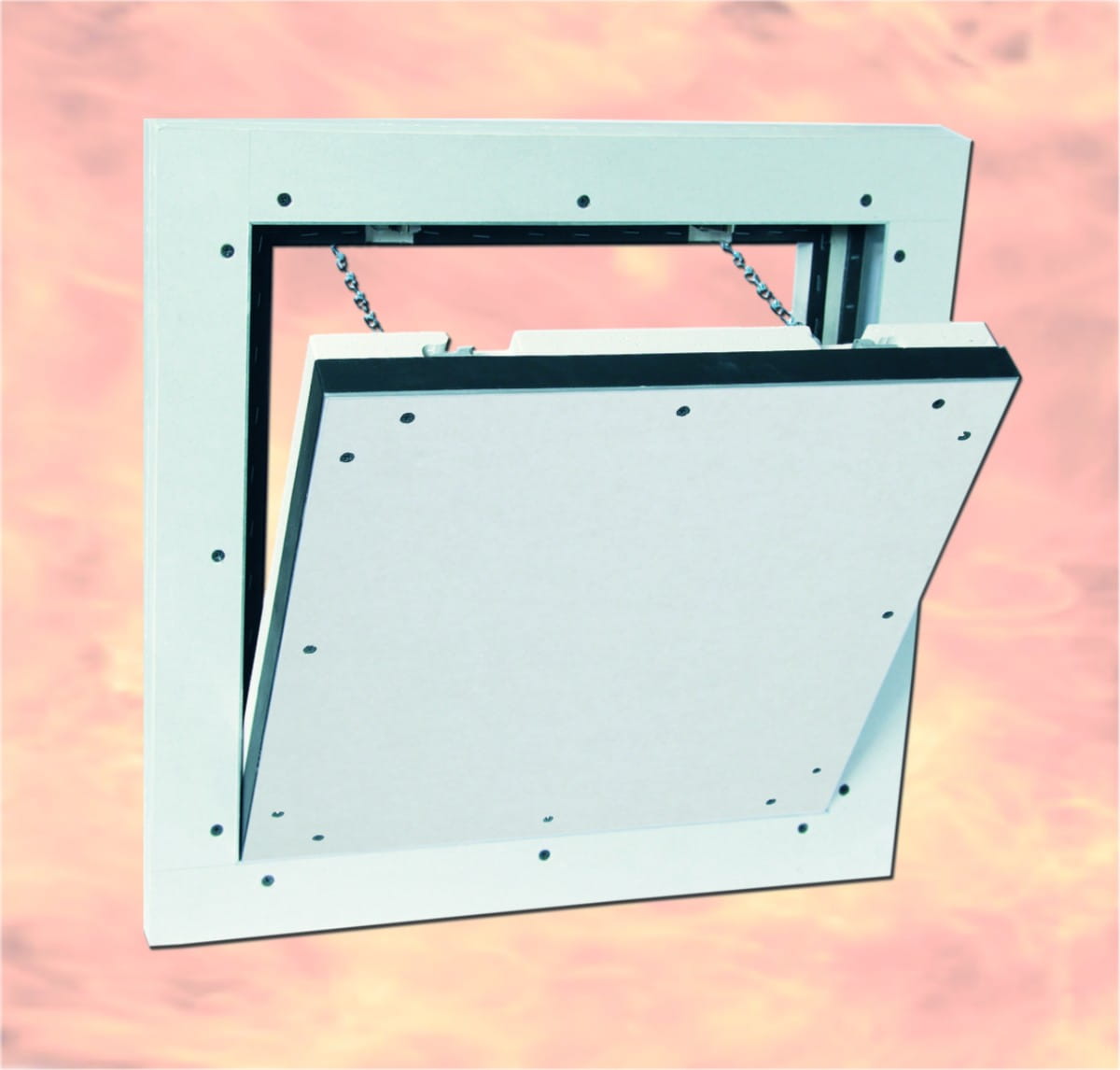

Klapa składa się z aluminiowej ramy zewnętrznej, pełniącej funkcję ościeżnicy, oraz wewnętrznej ramy konstrukcyjnej skrzydła. Obie ramy wykonane są z aluminiowych kątowników połączonych metodą spawania WIG.
Rama zewnętrzna obudowana jest kołnierzem z płyt gipsowo-kartonowych typu DF. Zastosowane płyty Fireboard oraz pęczniejące taśmy ogniochronne zabezpieczają konstrukcję klapy i połączenie pomiędzy ościeżnicą a ścianą.

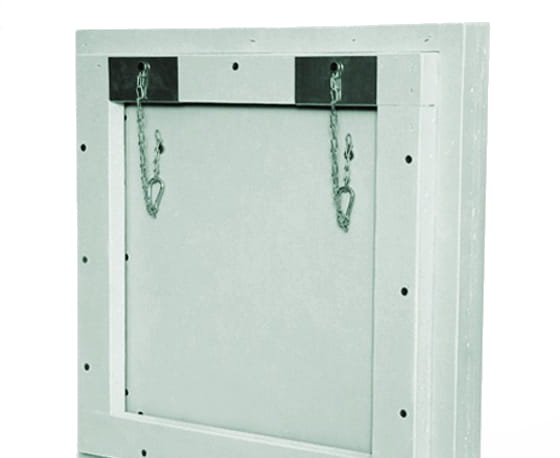

Wyjmowane skrzydło jest osadzone na aluminiowych trzpieniach i zabezpieczone przed przypadkowym wypadnięciem za pomocą łańcuszków z karabińczykami. Dwa zamki sprężynowo-zatrzaskowe MINI LATSCH umożliwiają otwarcie klapy przez lekkie naciśnięcie jej powierzchni.
Wymiary standardowe klapy F5/M EI 120
Klapa dostępna jest w wariancie dopasowanym do grubości 40 lub 50 mm. Wymiary A i B określają wysokość oraz szerokość klapy. Wszystkie wartości w tabeli podano w milimetrach.
| Kod producenta |
A |
B |
C |
D |
E |
Z |
| Wariant 40 mm |
| BMW200200G400 |
200 |
200 |
40 |
55 |
40 |
80 |
| BMW300300G400 |
300 |
300 |
40 |
55 |
40 |
80 |
| BMW400400G400 |
400 |
400 |
40 |
55 |
40 |
80 |
| BMW500500G400 |
500 |
500 |
40 |
55 |
40 |
80 |
| BMW600600G400 |
600 |
600 |
40 |
55 |
40 |
80 |
| Wariant 50 mm |
| BMW200200G500 |
200 |
200 |
50 |
55 |
30 |
80 |
| BMW300300G500 |
300 |
300 |
50 |
55 |
30 |
80 |
| BMW400400G500 |
400 |
400 |
50 |
55 |
30 |
80 |
| BMW500500G500 |
500 |
500 |
50 |
55 |
30 |
80 |
| BMW600600G500 |
600 |
600 |
50 |
55 |
30 |
80 |

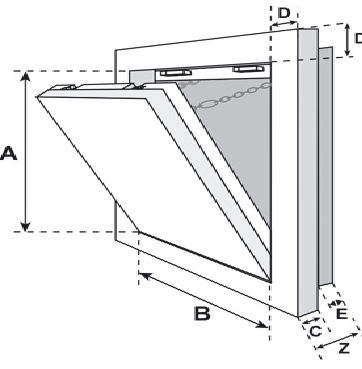

Schemat wymiarowy klapy FF System F5/M EI 120
Oznaczenia wymiarów:
- A – wysokość klapy,
- B – szerokość klapy,
- C – grubość: 40 lub 50 mm,
- D – wymiar stały: 55 mm,
- E – 40 mm dla wariantu 40 mm lub 30 mm dla wariantu 50 mm,
- Z – całkowita głębokość konstrukcji: 80 mm.
Producent umożliwia wykonanie klap o wymiarach niestandardowych. Maksymalna powierzchnia klapy wynosi 1,5 m², przy maksymalnym świetle otworu 1500 × 1000 mm.
Najważniejsze zalety klapy F5/M
- odporność ogniowa w klasie EI 120,
- odporność na oddziaływanie ognia z obu stron,
- przeznaczenie do ścian o sztywnej konstrukcji,
- możliwość wyboru wariantu 40 lub 50 mm,
- wyjmowane skrzydło zapewniające swobodny dostęp do instalacji,
- zabezpieczenie skrzydła za pomocą łańcuszków z karabińczykami,
- ukryte zamki zatrzaskowe MINI LATSCH,
- dodatkowe uszczelnienie połączenia klapy ze ścianą.
Zastosowanie
Klapa F5/M EI 120 może być stosowana w ścianach murowanych, betonowych i żelbetowych o wymaganej odporności ogniowej. Przeznaczona jest do wykonywania otworów zapewniających dostęp do instalacji wodnych, grzewczych, elektrycznych, teletechnicznych oraz wentylacyjnych.
Produkt sprawdzi się w budynkach mieszkalnych, biurowych, usługowych, przemysłowych oraz obiektach użyteczności publicznej, w których wymagane jest zamknięcie otworu rewizyjnego w klasie EI 120.
Obsługa klapy

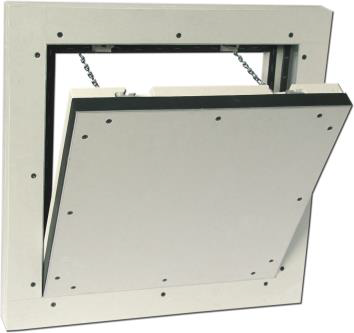

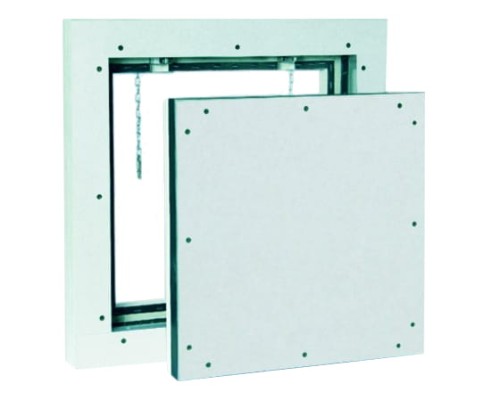

Klapę otwiera się przez naciśnięcie powierzchni skrzydła. Po zwolnieniu zamków zatrzaskowych można ją uchylić pod kątem około 90 stopni. Po odpięciu zabezpieczających łańcuszków skrzydło można całkowicie wyjąć z ościeżnicy.
Po zakończeniu prac serwisowych należy ponownie umieścić skrzydło w ościeżnicy oraz zapiąć łańcuszki zabezpieczające.
Ważne: klapa powinna być zamontowana w ścianie o odpowiedniej konstrukcji i klasie odporności ogniowej. Montaż należy wykonać zgodnie z dokumentacją techniczną oraz instrukcją producenta.
