Klapa rewizyjna przeciwpożarowa FF System F5 EI 60 do szybów instalacyjnych

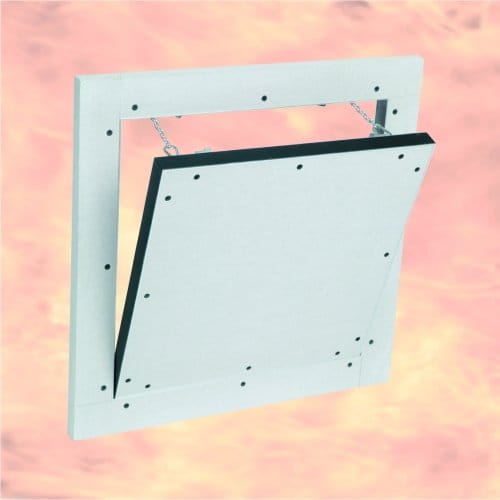

Klapa rewizyjna przeciwpożarowa FF System F5 EI 60

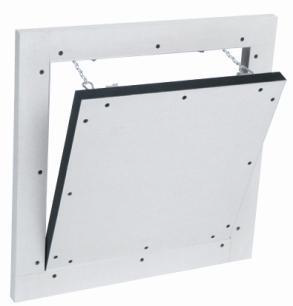

FF System F5 EI 60 to przeciwpożarowa klapa rewizyjna przeznaczona do zamykania otworów rewizyjnych w ścianach szybów, szachtów i pionów instalacyjnych. Zapewnia wygodny dostęp do zaworów, liczników, przewodów oraz pozostałych elementów instalacji ukrytych w przegrodzie.

Konstrukcja klapy pozwala zachować estetyczną, niemal zlicowaną powierzchnię ściany. Skrzydło można całkowicie wyjąć, dzięki czemu podczas przeglądu lub konserwacji instalacji użytkownik otrzymuje swobodny dostęp do całego otworu rewizyjnego.

Konstrukcja klapy FF System F5

Klapa składa się z aluminiowej ramy zewnętrznej oraz wewnętrznej ramy konstrukcyjnej skrzydła. Wypełnienie stanowi ogniochronna wkładka o grubości 30 mm. Zastosowana uszczelka pęczniejąca zwiększa szczelność zamknięcia podczas działania wysokiej temperatury.

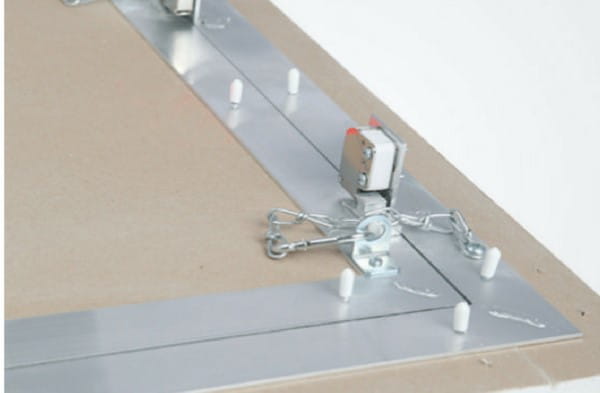

Wyjmowane skrzydło jest osadzone na zawiasach i zabezpieczone przed przypadkowym wypadnięciem. Ukryte zamki zatrzaskowe umożliwiają otwieranie klapy przez lekkie naciśnięcie jej powierzchni – bez wystających klamek i uchwytów.

Wymiary, warianty i ceny

Wymiary podano jako szerokość × wysokość. Wszystkie ceny są cenami brutto.

Wariant	Kod producenta	Wkładka	Dopłata	Cena brutto
200 × 200 mm	BS200200G300	30 mm	—	598,99 zł
300 × 300 mm	BS300300G300	30 mm	+86,00 zł	684,99 zł
400 × 400 mm	BS400400G300	30 mm	+111,00 zł	709,99 zł
500 × 500 mm	BS500500G300	30 mm	+151,00 zł	749,99 zł
600 × 600 mm	BS600600G300	30 mm	+201,00 zł	799,99 zł

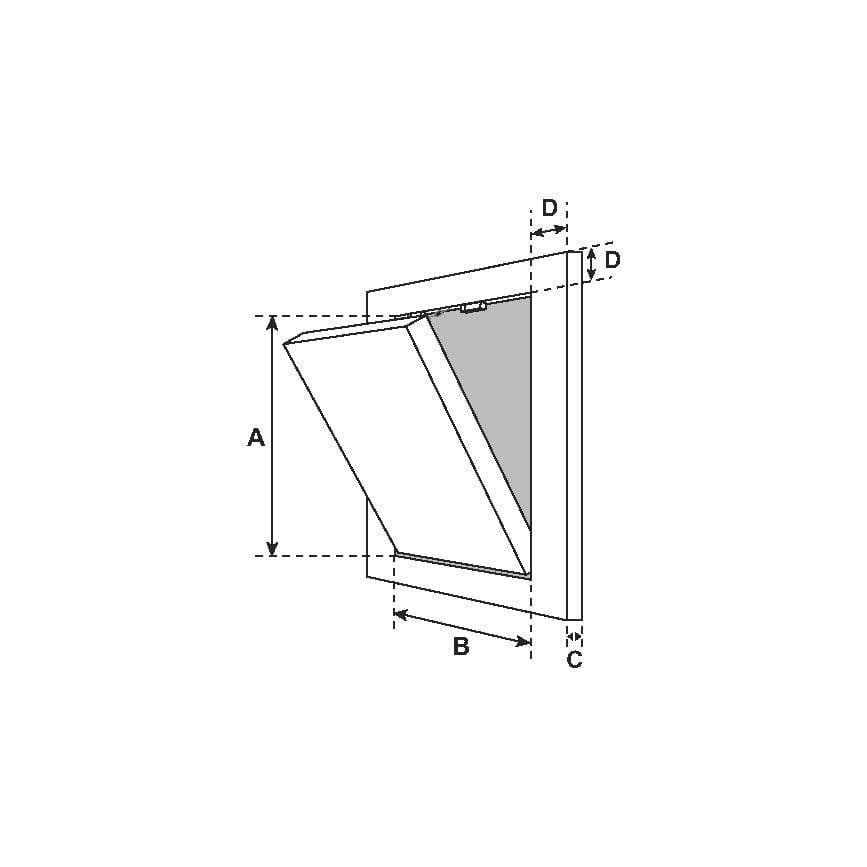

Schemat wymiarowy klapy rewizyjnej FF System F5 EI 60

Wymiary niestandardowe wymagają indywidualnej wyceny oraz potwierdzenia możliwości wykonania.

Najważniejsze zalety klapy F5 EI 60

• odporność ogniowa w klasie EI 60,
• przeznaczenie do ścian szybów i szachtów instalacyjnych,
• ogniochronna wkładka o grubości 30 mm,
• całkowicie wyjmowane skrzydło ułatwiające dostęp do instalacji,
• zabezpieczenie skrzydła przed przypadkowym wypadnięciem,
• ukryte zamki zatrzaskowe otwierane przez naciśnięcie,
• estetyczny montaż bez widocznych klamek i uchwytów,
• możliwość wykończenia powierzchni okładziną o grubości do 10 mm,
• maksymalna powierzchnia klapy wykonywanej na zamówienie: 0,64 m².

Zastosowanie

Klapa rewizyjna F5 EI 60 znajduje zastosowanie w budynkach mieszkalnych, biurowych, usługowych, przemysłowych i użyteczności publicznej. Może służyć jako zamknięcie otworów umożliwiających dostęp między innymi do instalacji wodnych, grzewczych, elektrycznych, teletechnicznych oraz wentylacyjnych.

Produkt przeznaczony jest przede wszystkim do ścian szybów instalacyjnych z jednostronną okładziną ogniochronną. Przed zamówieniem należy sprawdzić wymaganą klasę odporności ogniowej oraz zgodność konstrukcji ściany z dokumentacją techniczną systemu.

Jak wybrać odpowiedni wymiar?

Wariant klapy należy dopasować do wymaganego otworu rewizyjnego oraz ilości miejsca potrzebnego do obsługi instalacji. Większy wymiar ułatwia wykonywanie przeglądów, napraw i wymian elementów znajdujących się wewnątrz szybu.

Ważne: klasa odporności ogniowej klapy nie zwiększa klasy całej przegrody. Klapę należy zamontować w ścianie o odpowiedniej konstrukcji i wymaganej odporności ogniowej, zgodnie z dokumentacją techniczną producenta.
