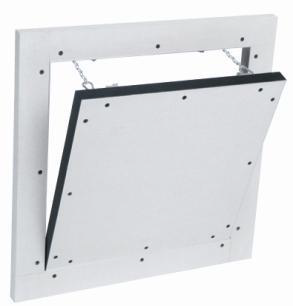

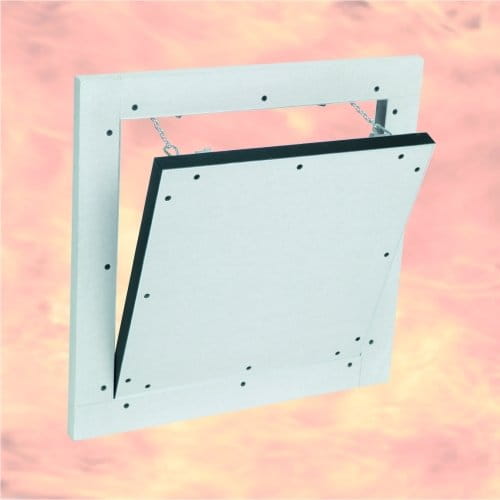

Klapa rewizyjna przeciwpożarowa FF System F5 EI 30 do szybów instalacyjnych

Klapa rewizyjna przeciwpożarowa FF System F5 EI 30

FF System F5 EI 30 to przeciwpożarowa klapa rewizyjna przeznaczona do zamykania otworów serwisowych w nienośnych ścianach szybów, szachtów oraz pionów instalacyjnych. Umożliwia wygodny dostęp do instalacji ukrytych za zabudową, pomagając jednocześnie zachować wymaganą klasę odporności ogniowej przegrody.

Klapa przeznaczona jest do stosowania w odpowiednio wykonanych ścianach instalacyjnych z płyt gipsowo-kartonowych typu F lub DF. Montaż zlicowany z powierzchnią pozwala uzyskać estetyczne i dyskretne zamknięcie otworu rewizyjnego.

Konstrukcja klapy FF System F5 EI 30

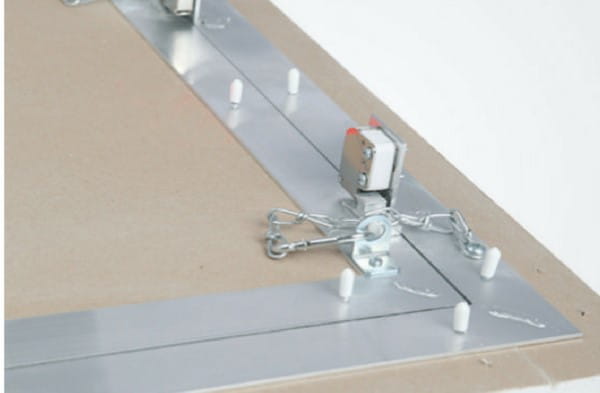

Klapa składa się z zewnętrznej ramy ościeżnicowej oraz wewnętrznej ramy konstrukcyjnej skrzydła. Obie ramy wykonano z aluminiowych profili trwale połączonych metodą spawania. Rama zewnętrzna wyposażona jest w dodatkowy kołnierz wykonany z płyt gipsowo-kartonowych typu DF lub F.

Wypełnienie skrzydła tworzą płyty ogniochronne o łącznej grubości 25 mm. Pomiędzy ramą zewnętrzną i skrzydłem znajduje się obwodowa taśma uszczelniająca. Wyjmowane skrzydło zabezpieczone jest przed przypadkowym wypadnięciem.

Standardowe zamki zatrzaskowo-sprężynowe umożliwiają otwarcie klapy przez lekkie naciśnięcie jej powierzchni. Po odpięciu zabezpieczenia skrzydło można całkowicie wyjąć, uzyskując wygodny dostęp serwisowy.

Wymiary i ceny

Klapa dostępna jest w pięciu standardowych rozmiarach. Wymiary podano jako szerokość × wysokość.

Wymiar	Kod producenta	Wkładka	Dopłata	Cena brutto
200 × 200 mm	BS200200G250	25 mm	cena bazowa	479,99 zł
300 × 300 mm	BS300300G250	25 mm	+155,00 zł	634,99 zł
400 × 400 mm	BS400400G250	25 mm	+200,00 zł	679,99 zł
500 × 500 mm	BS500500G250	25 mm	+240,00 zł	719,99 zł
600 × 600 mm	BS600600G250	25 mm	+285,00 zł	764,99 zł

Wymiary niestandardowe wymagają indywidualnej wyceny. Maksymalna powierzchnia klapy zgodnie z kartą techniczną wynosi 0,64 m².

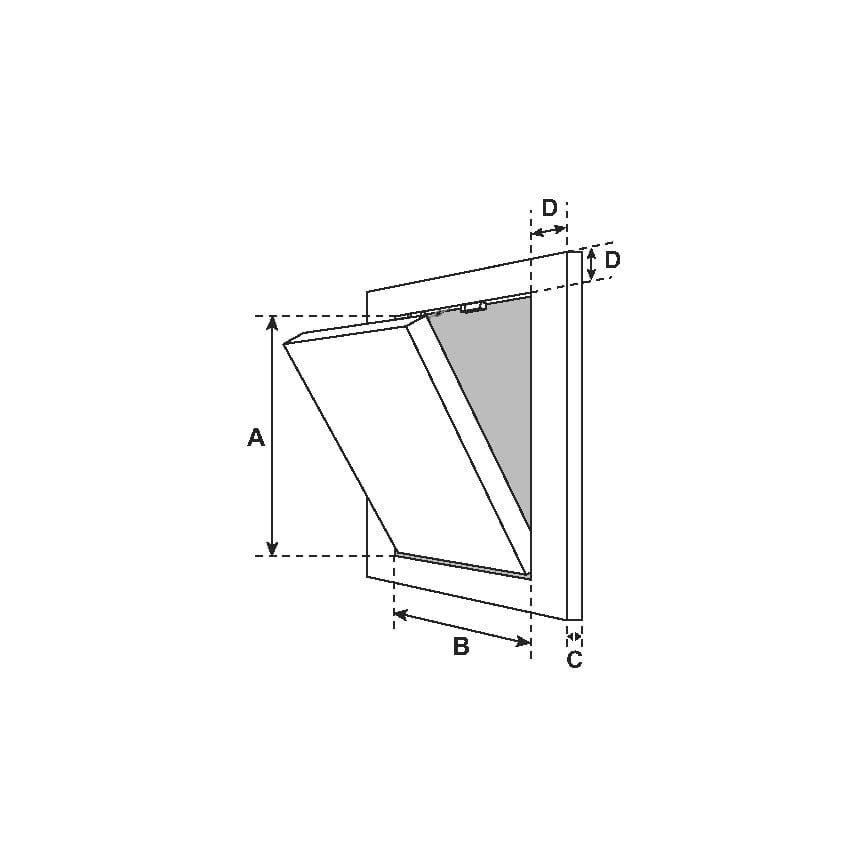

Schemat wymiarowy klapy FF System F5 EI 30: A – wysokość, B – szerokość, C – grubość wkładki.

Najważniejsze zalety klapy rewizyjnej F5 EI 30

• klasa odporności ogniowej EI 30,
• przeznaczenie do szybów, szachtów i pionów instalacyjnych,
• ogniochronna wkładka o grubości 25 mm,
• aluminiowa konstrukcja ramy i skrzydła,
• montaż zlicowany z powierzchnią ściany,
• wyjmowane skrzydło ułatwiające dostęp serwisowy,
• zabezpieczenie skrzydła przed wypadnięciem,
• ukryte zamki otwierane przez naciśnięcie,
• możliwość zastosowania dodatkowego zamka serwisowego,
• dostępność wymiarów standardowych i niestandardowych.

Zastosowanie klapy F5 EI 30

Klapa przeciwpożarowa FF System F5 EI 30 może zabezpieczać otwory rewizyjne prowadzące do instalacji elektrycznych, sanitarnych, wodnych, grzewczych i wentylacyjnych. Sprawdza się w budynkach mieszkalnych, biurowych, handlowych, przemysłowych oraz obiektach użyteczności publicznej.

System został opracowany przede wszystkim z myślą o nienośnych ścianach pionów i szybów instalacyjnych. Klapa umożliwia wykonanie funkcjonalnego punktu serwisowego bez pozostawiania widocznych zawiasów i tradycyjnej klamki.

Obsługa i otwieranie klapy

Klapa otwierana jest przez naciśnięcie powierzchni skrzydła, które zwalnia ukryte zamki zatrzaskowo-sprężynowe. W celu uzyskania pełnego dostępu do otworu rewizyjnego należy odpiąć zabezpieczenie skrzydła. Skrzydło można następnie całkowicie wyjąć.

Po zakończeniu prac serwisowych zabezpieczenie należy ponownie zapiąć. Pozwala to ograniczyć ryzyko przypadkowego wypadnięcia skrzydła podczas kolejnego otwierania klapy.

Jak dobrać klapę rewizyjną do szybu instalacyjnego?

Przed wyborem produktu należy sprawdzić konstrukcję ściany szybowej, rodzaj i grubość zastosowanych płyt oraz wymaganą klasę odporności ogniowej. Klasa klapy nie zwiększa automatycznie odporności całej ściany – produkt musi zostać zastosowany w odpowiedniej i prawidłowo wykonanej przegrodzie.

W przypadku wymiaru niestandardowego, nietypowej konstrukcji ściany albo konieczności zastosowania dodatkowego zamka zalecamy konsultację techniczną przed złożeniem zamówienia.
