Klapa rewizyjna przeciwpożarowa FF System F5 EI 120 do szybów instalacyjnych

Klapa rewizyjna przeciwpożarowa FF System F5 EI 120

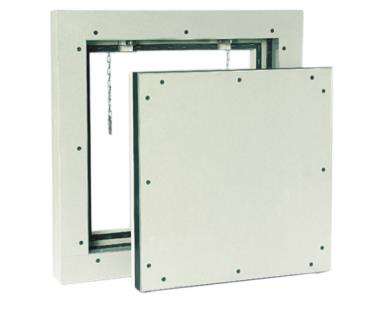

FF System F5 EI 120 to przeciwpożarowa klapa rewizyjna przeznaczona do zamykania otworów rewizyjnych w ścianach szybów instalacyjnych oraz przedściankach spełniających wymagania klasy odporności ogniowej EI 120. Umożliwia wygodny dostęp do przewodów, zaworów, liczników i innych elementów instalacji ukrytych wewnątrz przegrody.

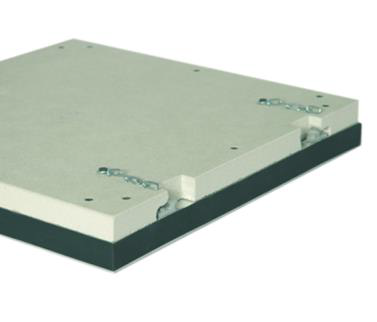

Klapa dostępna jest z wkładką o grubości 40 lub 50 mm. Konstrukcja z profili aluminiowych oraz odpowiednio dobranych płyt ogniochronnych zapewnia trwałość, estetyczne wykończenie i możliwość dopasowania produktu do konstrukcji ściany.

Konstrukcja klapy FF System F5

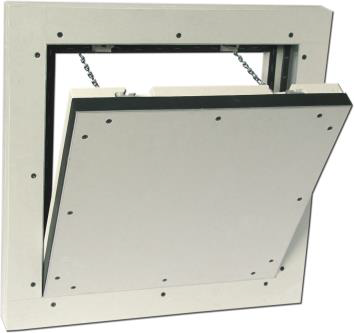

Klapa składa się z aluminiowej ramy zewnętrznej, stanowiącej ościeżnicę, oraz wewnętrznej ramy konstrukcyjnej skrzydła. Rama zewnętrzna obudowana jest kołnierzem wykonanym z płyt gipsowo-kartonowych typu DF oraz zabezpieczona materiałami ogniochronnymi.

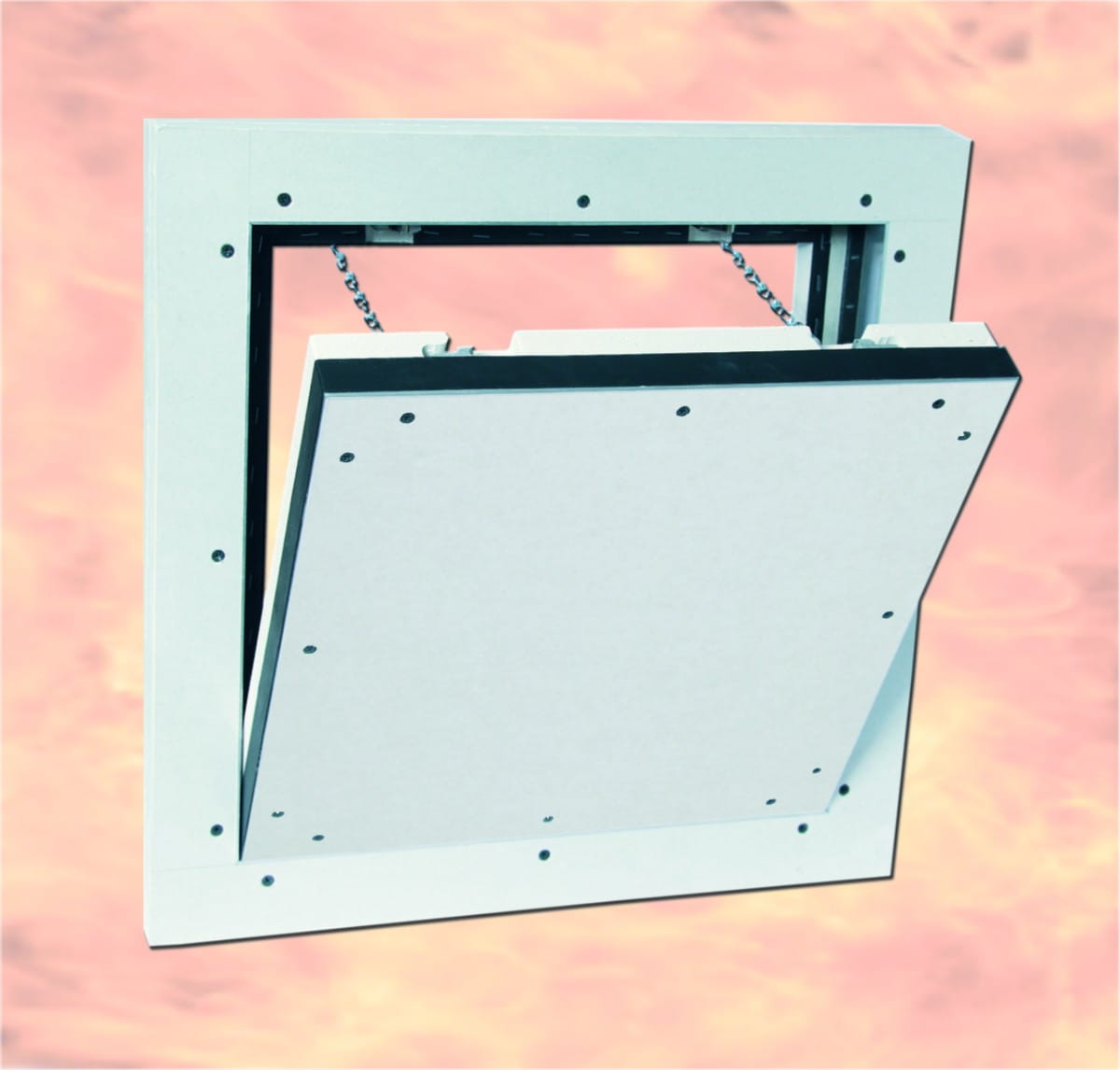

Skrzydło klapy jest wyjmowane i zabezpieczone przed przypadkowym wypadnięciem za pomocą łańcuszków z karabińczykami. Standardowe zamki sprężynowo-zatrzaskowe MINI LATSCH pozwalają otworzyć klapę przez lekkie naciśnięcie jej powierzchni. Dzięki temu po zamontowaniu nie są widoczne wystające klamki ani uchwyty.

Wymiary standardowe klapy F5 EI 120

Klapa dostępna jest w wersji dopasowanej do poszycia o grubości 40 lub 50 mm. Wymiary A i B określają szerokość oraz wysokość klapy.

Kod producenta	A	B	C	D	E	Z
Poszycie 40 mm
BS200200G400	200	200	40	55	40	80
BS300300G400	300	300	40	55	40	80
BS400400G400	400	400	40	55	40	80
BS500500G400	500	500	40	55	40	80
BS600600G400	600	600	40	55	40	80
Poszycie 50 mm
BS200200G500	200	200	50	55	30	80
BS300300G500	300	300	50	55	30	80
BS400400G500	400	400	50	55	30	80
BS500500G500	500	500	50	55	30	80
BS600600G500	600	600	50	55	30	80

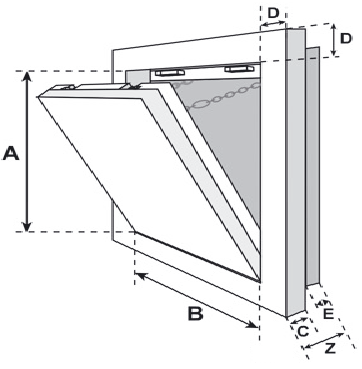

Schemat wymiarowy klapy FF System F5 EI 120

Oznaczenia wymiarów:

• A – wysokość klapy,
• B – szerokość klapy,
• C – grubość poszycia: 40 lub 50 mm,
• D – wymiar stały: 55 mm,
• E – 40 mm dla poszycia 40 mm lub 30 mm dla poszycia 50 mm,
• Z – całkowita głębokość konstrukcji: 80 mm.

Wszystkie wartości podano w milimetrach. Producent umożliwia wykonanie klap o wymiarach niestandardowych. Maksymalna powierzchnia klapy wynosi 1,5 m², przy maksymalnym świetle otworu 1500 × 1000 mm.
